3. Обладнання, інструменти і матеріали
3.1 Напівавтомат А-537, А-547;
3.2 Газоелектричний пальник з набором мундштуків.
3.3 Балон з вуглекислим газом.
3.4 Підігрівач газу електричний.
3.5 Редуктор кисневий.
3.6 Електродний дріт діаметром 1-2мм.
3.7 Пластини з вуглецевої та низьколегованої сталі.
3.8 Захисні щитки або маски.
3.9 Міліметрова лінійка, штангенциркуль.
3.10 Вага технічна.
3.11 Годинник, секундомір.
4. Методичні вказівки для підготовки і виконання роботи
Будову, роботу і схеми обладнання до електричної мережі студенти вивчають з інструкції по технічній експлуатації відповідного лабораторного обладнання. Схема зварки у вуглекислому газі приведена на рис. 4.1., 4.2

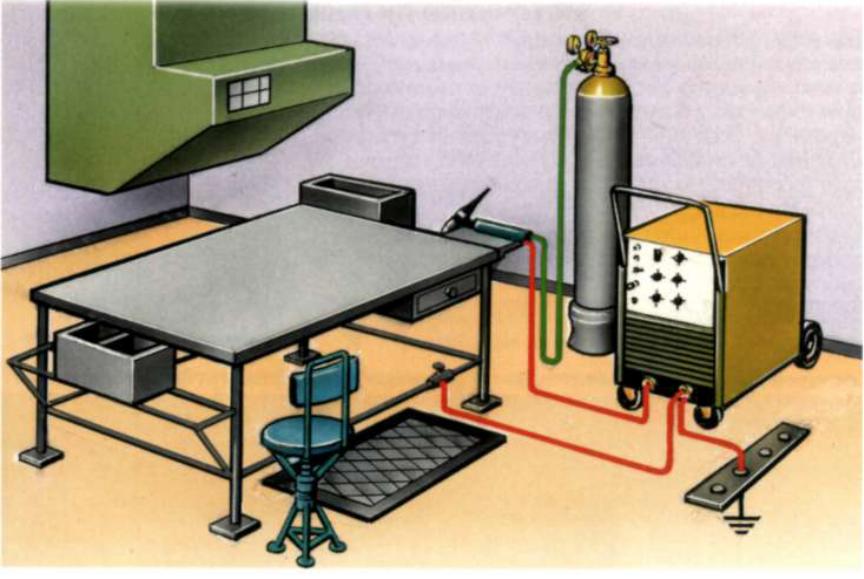

Рисунок 4.1-Зварювальний пост для зварки в вуглекислому газі

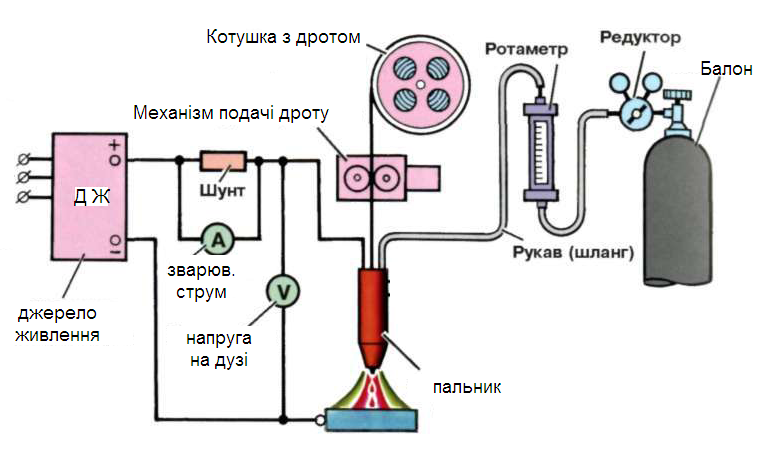

Рисунок 4.1-Зварка в вуглекислому газі
При підготовці до заняття з основними теоретичними положеннями необхідно ознайомитися з вказаних літературних джерел і даного посібника.
Студентам необхідно звернути увагу на фактори, що впливають на якість зварних з'єднань виконаних зварюванням з середовищі захисних газів; вимоги до зварювальних матеріалів; особливості зварки в СО2; режим зварки в середовищі захисних газів; переваги і недоліки газоелектричного зварювання.
5. Порядок виконання роботи і оформлення звіту
5.1 Пройти інструктаж у викладача з питань безпеки при роботі з обладнанням для зварювання в СО2.
5.2 Зібрати зварювальний пост і провірити справність роботи обладнання включенням його на холостому режимі.
5.3 Підібрати режим зварювання і провести наплавку валиків (швів) на пластині відмічаючи час горіння дуги секундоміром.
Значення параметрів режиму зварювання і інші дані внести в таблицю 5.1.
5.4 Виключити обладнання від мережі і привести в порядок робоче місце.
5.5. Визначити коефіцієнти розплавлення наплавки і втрат електродного металу з залежності від зварочного (по методиці вказаній в лабораторній роботі №2).
Побудувати
графічні залежності
,
,
.
5.6 Скласти короткий звіт з зазначенням методики проведення дослідів і їх результатів у вигляді таблиць і графіків.
5.7 3рсбити висновки по роботі і захистити звіт.
6. Контрольні питання
6.1 Дайте оцінку окислювальної здатності вуглекислого газу.
6.2 Струм якої полярності використовують при зварюванні в СО2? Чому?
6.3 Чому для зварювання в СО2 застосовуються джерела постійного струму з жорсткою вольт-амперною характеристикою?
6.4 Вкажіть причини утворення пор в зварних швах.
6.5 Чому для зварки з СО2 використовують дріт типу Св-08Г2СА?
6.6 В яких випадках доцільно використовувати захисні гази аргон і вуглекислий газ.
6.7 Від чого залежать витрати захисного газу.
6.8 Чим пояснюється зміна глибини проплавлення при збільшені зварювального струму?
6.9 В зв’язку з чим змінюються розміри шва при зміні швидкості зварювання?
6.10 Вкажіть переваги механізованої зварки в СО2 порівняно з іншими способами дугового зварювання.
6.11 Вкажіть недоліки зварювання в СО2.
6.12.Завдяки чому можна варити необертові стики в СО2.
Таблиця 4.1
№ п/п |
Марка електродного дроту |
Діаметр електроду, мм |
Зварювальний струм, А |
Напруга дуги, В |
Швидкість подачі дроту м/год |
Швидкість зварки м/год |
Витрата газу л/хв. |
Час зварювання, с |
Полярність струму |
Вага електродного дроту, г |
Вага пластини |
Вага наплавленого металу, г |
Глибина проплавлення, мм |
Ширина шва, мм |
Висота підсилення, мм |
Коефіцієнт розплав., г/А.год |
Коеф. наплавки г/А.год |
Коеф. Втрат % |
|
до наплавки, г |
після наплавки, г |
||||||||||||||||||
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
