«Электрические измерения. Электромеханические преобразователи».
Методические указания на практическое занятие
Занятие проводится под руководством преподавателя в учебной лаборатории или компьютерном классе.
а. Подготовка к практическому занятию
При подготовке к практическому занятию студент используя рекомендованную на лекции литературу, конспекты лекций, результаты лабораторных работ, возможности сети Интернет и другие доступные источники должен:
1.изучить:
- электромеханические преобразователи и приборы на их основе;
-общие сведения об электроизмерительных приборах;
-магнитоэлектрические механизмы и приборы;
-выпрямительные и термоэлектрические приборы;
-электромагнитные механизмы и приборы;
-электродинамические механизмы и приборы;
-электростатические механизмы и приборы;
-индукционные механизмы и приборы.
2.ознакомиться с методами решения задач используя решённые примеры
задании.
б. Задачи рекомендуемые студентам для решения по вопросам темы практического занятия:
Задача
1.6.
Предел измерения многопредельного
прибора равен 0,6 А. Положение стрелки
прибора (рис. 1.15), включенного в цепь для
измерения тока, соответствует 25 дел.
при амакс=
30 дел. (класс точности К=1,0).
Определить значение измеренного тока
Iи
, относительную погрешность измерения
тока
. Записать результат измерения неизвестного
тока Iх
с учетом
относительной погрешности измерения.
Р е ш е н и е. Цена деления шкалы

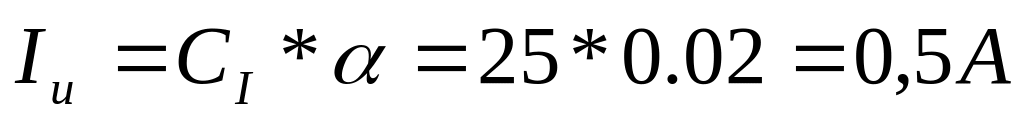

Измеренное значение тока
(а — число делений, на которое отклонилась стрелка).

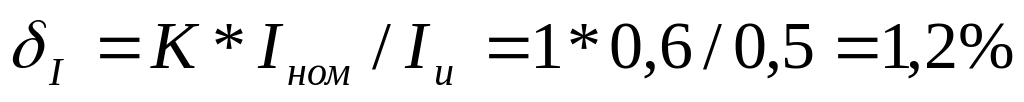

Относительная погрешность измерения
Ответ: Результат измерений
Задача 1.7. Для измерения мощности в цепи постоянного тока использован ваттметр с верхними пределами измерения: по току Iном=1А, по напряжению U=150 В. Сопротивление последовательной цепи ваттметра RA = 0,2 Ом, сопротивление параллельной цепи ваттметра RV = 5000 Ом По какой схеме (рис. 1.16)следует включить обмотки ваттметра, чтобы при токе в нагрузочном резисторе I=1А и напряжение на нем U= 100 В получить наименьшую возможную относительную погрешность результата измерения мощности?
Решение. При включении по схеме рис. 1.16,а мощность
P=UНI=(U-UА)I=UI+I2RA=100*1+12*0.2=100.2ВТ
где UА — падение напряжения в токовой цепи ваттметра.
При включении по схеме рис 1. 16, б мощность I
P= UI+ UIV=100*1+100*0.02=102Вт
Принимая P и = UI = 100*1 = 100 Вт за истинное значение, для относительной погрешности результата измерения мощности имеем:

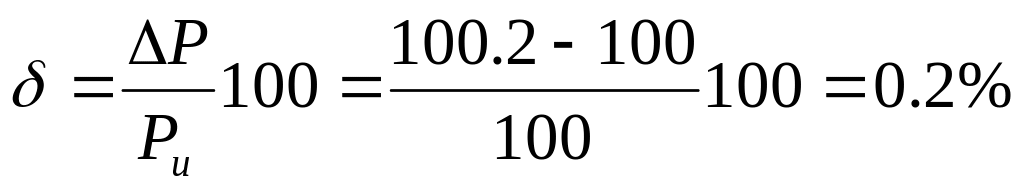

При включении по схеме рис 1. 16, а

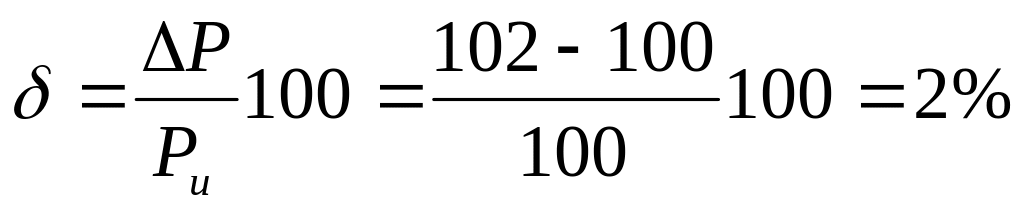

При включении по схеме рис 1. 16, б
Ответ: Надо включать по схеме 1.16,б

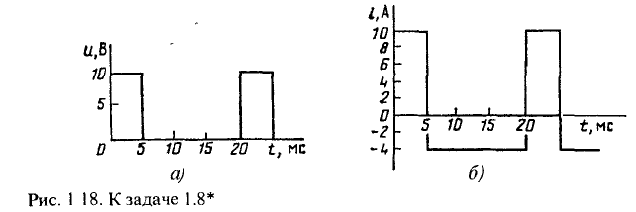

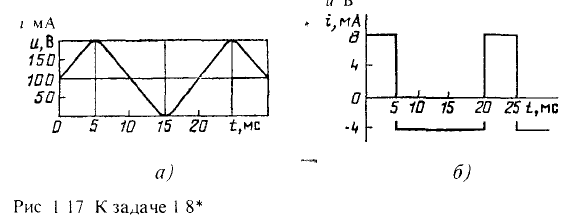

Задача 1.8*. На рис. 1.17, 1.18 представлены электрические сигналы несинусоидальной формы. Определить результаты измерения напряжения и тока приборами магнитоэлектрической, электромагнитной и выпрямительной систем без учета погрешностей. Исходные данные и ответы приведены в табл. 1.3
Таблица 1.3
система
|
Магнито- электрическая
|
Электро- магнитная
|
Выпрямительная
|
Выпрямительная |
||||
Гигнал
|
Рис. 1.17а
|
Рис. 1.87б
|
Рис. 1.17б
|
Рис. 1.18а
|
||||
Ответ
|
100В
|
100мА
|
6.1 В
|
6,1 мА
|
5,55 В
|
5,55мА
|
2,78В
|
2,78 А
|
Задача 1.9. Электродинамический ваттметр Д5016/2 имеет два предела измерения по току (Iном=2,5; 5А) и шесть — по напряжению (U=30;75;150;300;450;600 В). Шкала ваттметра односторонняя с числом делений амакс=150. Определить цену деления ваттметра СW.
Ответ: см. табл. 1.4

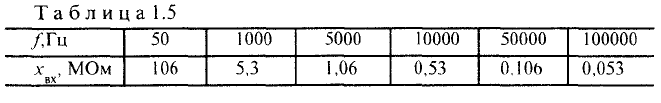

Задача 1.10. Определите входное сопротивление электростатического вольтметра при частотах 50,1000, 5000, 10000, 50000 и 100000 Гц, если входная емкость его равна Свх= 30 пФ.
Ответ: см. табл. 1.4
в. Защита выполненного задания у преподавателя ведущего практические занятия.
Задание выполняется в личной рабочей тетради студента ,аккуратно с необходимыми пояснениями и расчётами. Схемы должны быть выполнены в соответствии с требованиями стандартов.
К защите студент должен подготовить ответы на вопросы темы:
- электромеханические преобразователи и приборы на их основе?
-общие сведения об электроизмерительных приборах?
-магнитоэлектрические механизмы и приборы?
-выпрямительные и термоэлектрические приборы?
-электромагнитные механизмы и приборы?
-электродинамические механизмы и приборы?
-электростатические механизмы и приборы?
-индукционные механизмы и приборы?
(защита работ студентами осуществляется в соответствии с графиком установленным преподавателем, но не позднее даты официально установленного зачёта по дисциплине деканатом и учебным отделом МГТУ
