«Электронные усилители. Обратные связи в усилителях. Усилители постоянного тока. Операционные усилители.»

Методические указания на практическое занятие

Занятие проводится под руководством преподавателя в учебной лаборатории или компьютерном классе.

а. Подготовка к практическому занятию

При подготовке к практическому занятию студент используя рекомендованную на лекции литературу, конспекты лекций, результаты лабораторных работ, возможности сети Интернет и другие доступные источники должен:

1.изучить:

- обратные связи в усилителях;

- усилители постоянного тока;

- операционные усилители.

2.ознакомиться с методами решения задач используя решённые примеры в задании.

б. Задачи рекомендуемые студентам для решения по вопросам темы практического занятия:

Обратные связи в усилителях

Задача 3.21. Усилитель с коэффициентом усиления K=100 охвачен отрицательной обратной связью. Определить коэффициент усиления уси­лителя с обратной связью К_OC , если коэффициент передачи цепи обрат­ной связи β =0,01.

Ответ: К_OC =50.

Задача 3.22. Какое напряжение необходимо подать на вход усилителя. охваченного отрицательной обратной связью с β=0,02, для того, чтобы на выходе усилителя получить U_ВЫХ =2 В, если K=25?

Ответ: U_ВХ =0,12В.

Задача 3.23. Изменение коэффициента усиления усилителя с К=1000 составляет ± 10%. Определить коэффициент передачи β цепи обратной связи, которую необходимо подключить, чтобы изменение коэффициента усиления не превышало ± 2%, а также значение К_OC после подключения цепи отрицательной обратной связи.

Ответ: β =0,004; К_OC =200.

Задача 3.24. Усилитель с коэффициентом усиления K=150 охвачен отрицательной обратной связью. Определить коэффициент передачи цепи обратной связи β, при котором стабильность коэффициента усиления уве­личится в 10 раз по сравнению со стабильностью при отсутствии обратной связи. Определить коэффициент усиления усилителя К_OC.

Ответ: β =0,06; К_OC =15.

Операционные усилители

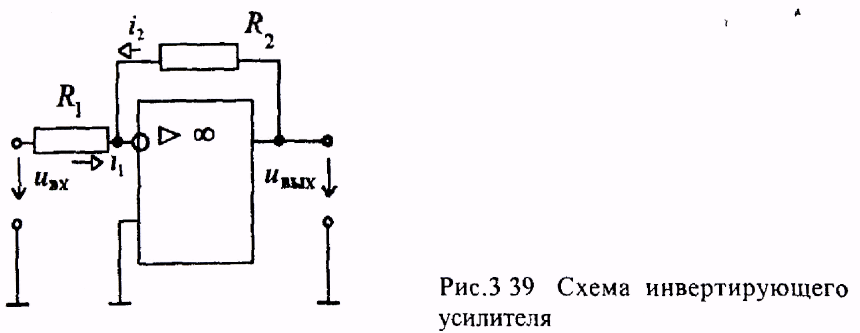

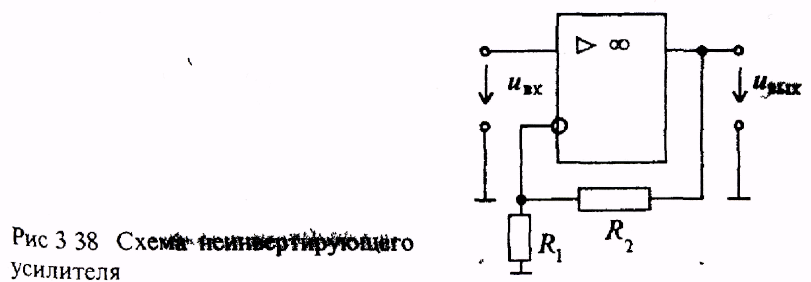

Задача 3.25. Чему равны выходные напряжения неинвертирующего (рис.3.38) и инвертирующего (рис.3.39) усилителей, если U_вх=0,2 В, R₁=500 Ом, R₂ =5 кОм?

Решение. Коэффициент усиления неинвертирующего усилителя , поэтому U_вых=2,2 В. Для инвертирующего усили­теля . Выходное напряжение этого усилителя =2В.

Задача 3.26.* Определить коэффициенты усиления инвертирующего и неинвертирующего усилителей для четырех вариантов:

Ответы приведены в таблице

Задача 3.27. Рассчитать сопротивления резисторов сумматора, обеспечивающих следующую зависимость выходного на­пряжения . Сопротивление резистора обратной связи R₂ =150 кОм.

Ответ:

Задача 3.28. Найти зависимость выходного напряжения суммато­ра, если , a R₂ =1 кОм.

Ответ:

в. Защита выполненного задания у преподавателя ведущего практические занятия.

Задание выполняется в личной рабочей тетради студента ,аккуратно с необходимыми пояснениями и расчётами. Схемы должны быть выполнены в соответствии с требованиями стандартов.

К защите студент должен подготовить ответы на вопросы темы:

1. обратные связи в усилителях?

2. усилители постоянного тока?

3. операционные усилители?

(защита работ студентами осуществляется в соответствии с графиком установленным преподавателем, но не позднее даты официально установленного зачёта по дисциплине деканатом и учебным отделом МГТУ).
