«Электронные усилители. Усилители напряжения с резистивно- ёмкостной связью.»

Методические указания на практическое занятие

Занятие проводится под руководством преподавателя в учебной лаборатории или компьютерном классе.

а. Подготовка к практическому занятию

При подготовке к практическому занятию студент используя рекомендованную на лекции литературу, конспекты лекций, результаты лабораторных работ, возможности сети Интернет и другие доступные источники должен:

1.изучить:

- усилители напряжения с резистивно-ёмкостной связью;

2.ознакомиться с методами решения задач используя решённые примеры в задании.

б. Задачи рекомендуемые студентам для решения по вопросам темы практического занятия:

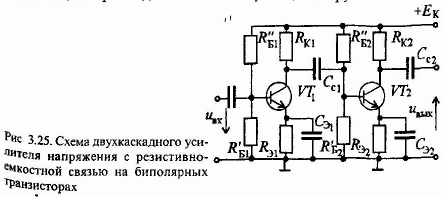

Задача 3.16. Определить коэффициент усиления К₀ на средних часто­тах первого усилительного каскада двухкаскадного усилителя с резистивно-емкостной связью (см.рис.3.25), верхнюю и нижнюю граничные час­тоты, на которых коэффициент усиления равен , если известно, что K_UX=176, R_ВЫХ =1 кОм, емкость конденсатора связи С_C1=2мкФ, емкость С₀₂=0,01мкФ, входное сопротивление второго каскада R_BX2 =320 Ом.

Решение. Используя формулы для коэффициента усиления на средних частотах, верхней и нижней граничной частот, получим:

Задача 3.17*. Как изменятся верхняя и нижняя граничные частоты первого усилительного каскада усилителя, рассмотренного в задаче 3.16, если: а) емкость С_C1 уменьшить в 4 раза; б) С_C1 увеличить в 2 раза; в) емкость С₀₂ увеличить в 4 раза; г) С₀₂ уменьшить в 2 раза?

Ответы приведены в таблице

Задача 3.18. Определить коэффициент частотных искажений M_н, если на нижней граничной частоте коэффициент усиления составляет 25, а на средней частоте — 30.

Ответ: М_н= 1,2.

Задача 3.19. Определить коэффициент усиления усилителя К₀ на средних частотах, если на высшей частоте полосы пропускания коэффициент усиления К_В=40, а коэффициент частотных искажений М_в= 1,1

Ответ: К₀= 44.

Задача 3.20. Определить частоту, на которой коэффициент усиления будет иметь максимальное значение, если известно, что постоянная времени в области верхних частот = 0,3 мкс, а в области нижних частот = 6 мс.

Решение. Значение средней частоты, на которой коэффициент усиления максимален, определяем с помощью формулы (3.39)

в. Защита выполненного задания у преподавателя ведущего практические занятия.

Задание выполняется в личной рабочей тетради студента ,аккуратно с необходимыми пояснениями и расчётами. Схемы должны быть выполнены в соответствии с требованиями стандартов.

К защите студент должен подготовить ответы на вопросы темы:

1.Эквивалентная схема усилительного каскада с резистивно-ёмкостной связью?

2.Амплитудо-частотная характеристика усилителя напряжения с резистивно-ёмкостной связью?

3.Фазо-частотная характеристика усилителя напряжения с резистивно-ёмкостной связью?

(защита работ студентами осуществляется в соответствии с графиком установленным преподавателем, но не позднее даты официально установленного зачёта по дисциплине деканатом и учебным отделом МГТУ).

Задание 12
