Рессорное подвешивание.

Рессорное подвешивание является одним из важнейших элементов ходовых частей, от которого зависит плавность хода при движении вагона, в особенности при прохождении стыковых соединений и продольных неровностей рельсов, крестовин и др. В этих случаях происходит колебание подвижного состава и возникают динамические силы, действующие на элементы конструкции вагона, пассажиров и перевозимый груз. В целях обеспечения плавности хода, повышения безопасности движения поездов, создания комфортных условий для пассажиров, сохранения качеств грузов при перевозках применяют специальные устройства в ходовых частях вагонов — рессорное подвешивание.

Рессорное подвешивание состоит из упругих элементов, гасителей колебаний, возвращающих и стабилизирующих устройств. Комплекс этих элементов обеспечивает снижение ускорений колебательного движения и уменьшение воздействия динамических сил на конструкцию вагона, создавая плавный ход подвижного состава в процессе эксплуатации. При этом параметры рессорного подвешивания должны соответствовать нормативным значениям и не должны существенно изменяться с течением времени.

Упругие элементы, являясь основной составной частью рессорного подвешивания, смягчают толчки и удары, действующие на движущийся вагон со стороны рельсового пути. У неподвижного вагона упругие элементы испытывают лишь воздействие статической нагрузки, прогибаясь на величину, называемую статическим прогибом. В качестве упругих элементов вагонов применяют витые стальные пружины, резиновые, пневматические, торсионные, тарельчатые, кольцевые и другие типы упругих элементов. В последнее время все большее распространение получают пневматические, резинометаллические, торсионные и другие типы рессор.

Пневматические рессоры, являющиеся наиболее прогрессивными упругими элементами ходовых частей, применяют в тележках пассажирских вагонов скоростных поездов. Основным преимуществом их перед другими типами упругих элементов является способность поддержания положения кузова на определенном уровне относительно головок рельсов независимо от величины нагрузки, что обеспечивается автоматическим регулированием давления воздуха внутри рессоры. Кроме того, они обладают хорошими вибро- и шумогасящими свойствами, что обеспечивает комфорт пассажирам. Пневматические рессоры имеют также меньшую массу. Однако они сложнее по конструкции и обслуживанию в эксплуатации, так как требуют наличия источника питания рессор воздухом, системы трубопроводов и арматуры.

При движении вагона по периодическим неровностям пути (стыкам рельсов, например) со скоростью, когда частоты вынужденных и собственных колебаний близки по величине, могут возникать большие амплитуды колебаний кузова на рессорах (резонанс), если в системе рессорного подвешивания отсутствуют или малы силы сопротивления. Поэтому для гашения резонансных колебаний в систему рессорного подвешивания вводят специальные гасители, которые позволяют снизить амплитуды и ускорения колебательного движения, а следовательно, уменьшить воздействие динамических сил на элементы вагона и перевозимый груз. Многочисленные разновидности конструкций гасителей колебаний, применяемых в подвижном составе железных дорог, можно объединить в две большие группы: фрикционные и вязкого сопротивления

Гидравлические гасители колебаний, применяемые в тележках вагонов, обычно выполнены телескопическими поршневыми. Такие гасители удобны в эксплуатации, имеют незначительную массу и обладают рациональной характеристикой.

Рис 11.

Общий вид гидравлического гасителя

В тележках пассажирских вагонов железных дорог России установлены преимущественно гасители колебаний производства Тверского (ранее Калининского) вагоностроительного завода, разработанные совместно с ЛИИЖТ (типа КВЗ-ЛИИЖТ).

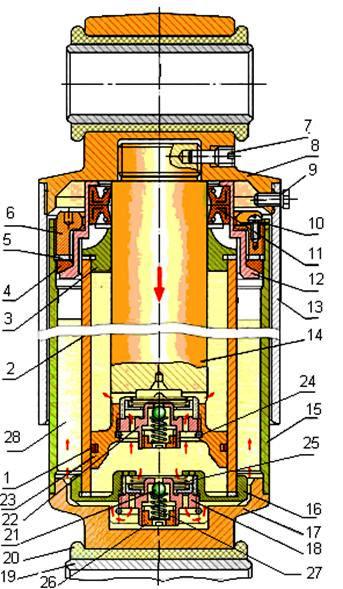

Рис 12.

Гидравлический гаситель колебаний типа КВЗ-ЛИИЖТ: 1 – кольцо поршневое; 2 – цилиндр; 3 – направляющая втулка; 4 – кольцо резиновое; 5 – кольцо; 6 – натяжная гайка; 7 – стопорный винт головки; 8 – головка верхняя; 9 – стопорный винт кожуха; 10 – планка стопорная; 11 – сальник каркасный; 12 – обойма; 13 – кожух верхний; 14 – шток; 15 – корпус гасителя; 16 – фланец нижнего клапана;17 – головка нижняя; 18 – клапан нижний; 19 – втулка металлическая; 20 – втулка резиновая; 21 – шариковый клапан; 22 – клапан верхний; 23 – поршень; 24 – кольцо стопорное; 25 – пружина клапана; 26 – регулировочная втулка; 27 – пружина шарикового клапана; 28 – резервуар
