Устройство прибора
НПО-1 (ПН63)
Изделие 1ПН63 представляет собой пассивный бинокулярный прибор ночного видения, принцип которого основан на усилении яркости изображения наблюдаемых объектов изделиями ЭПВ22Г.

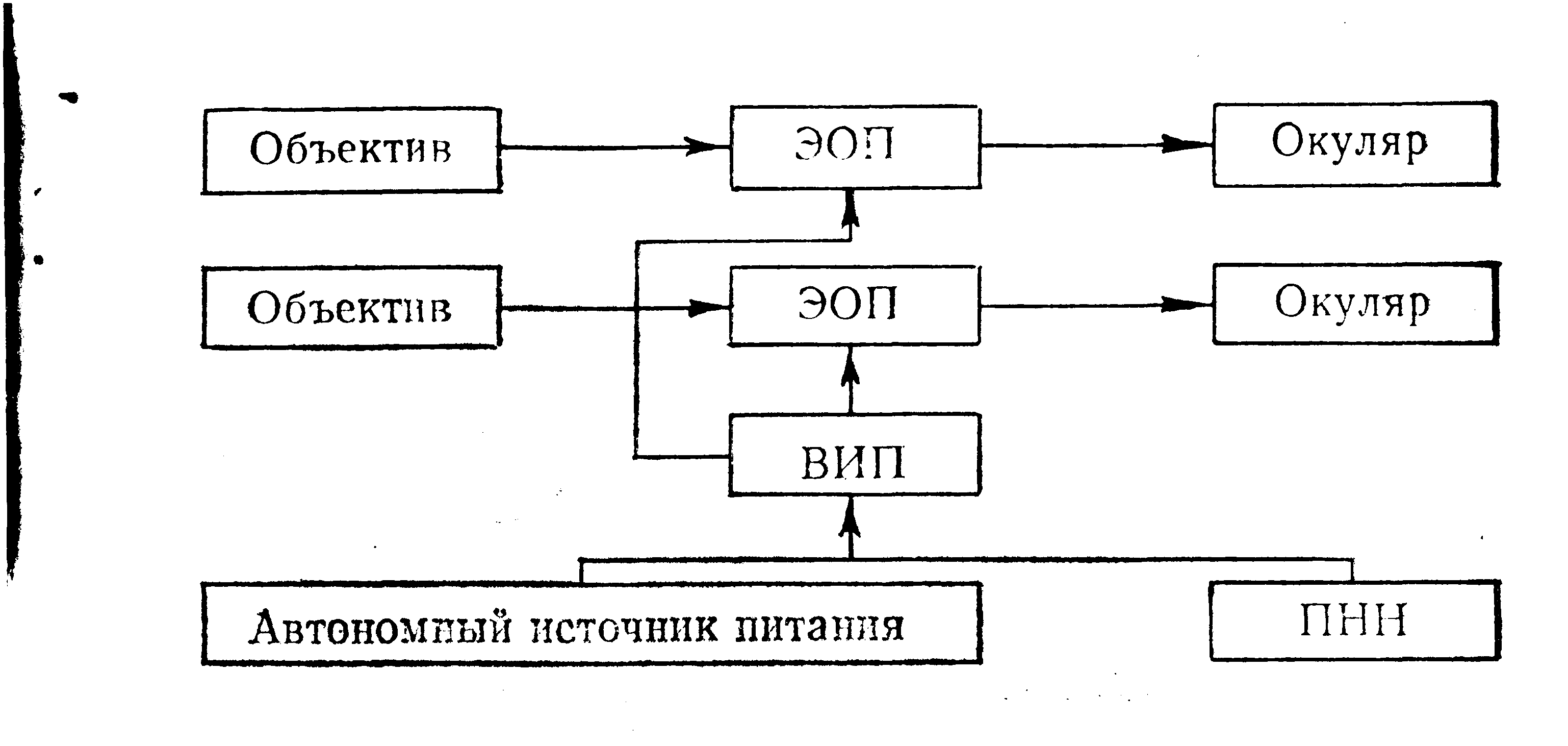

Рис.1 – Структурная схема изделия 1ПН63
Отраженные от цели лучи попадают в объективы изделия которые строят изображение объекта на фотокатодах ЭОП. Яркость этого изображения усиливается в ЭОП. Полученное на экранах ЭОП изображение рассматривается через окуляры изделия наблюдателем.
Высокое напряжение питания 12 кВ ЭОП получают от источника питания высоковольтного. Для обеспечения работы ВИП используется автономный источник питания или бортовая сеть транспортного средства.
Конструктивно изделие выполнено в виде двух идентичных электронно-оптических каналов.

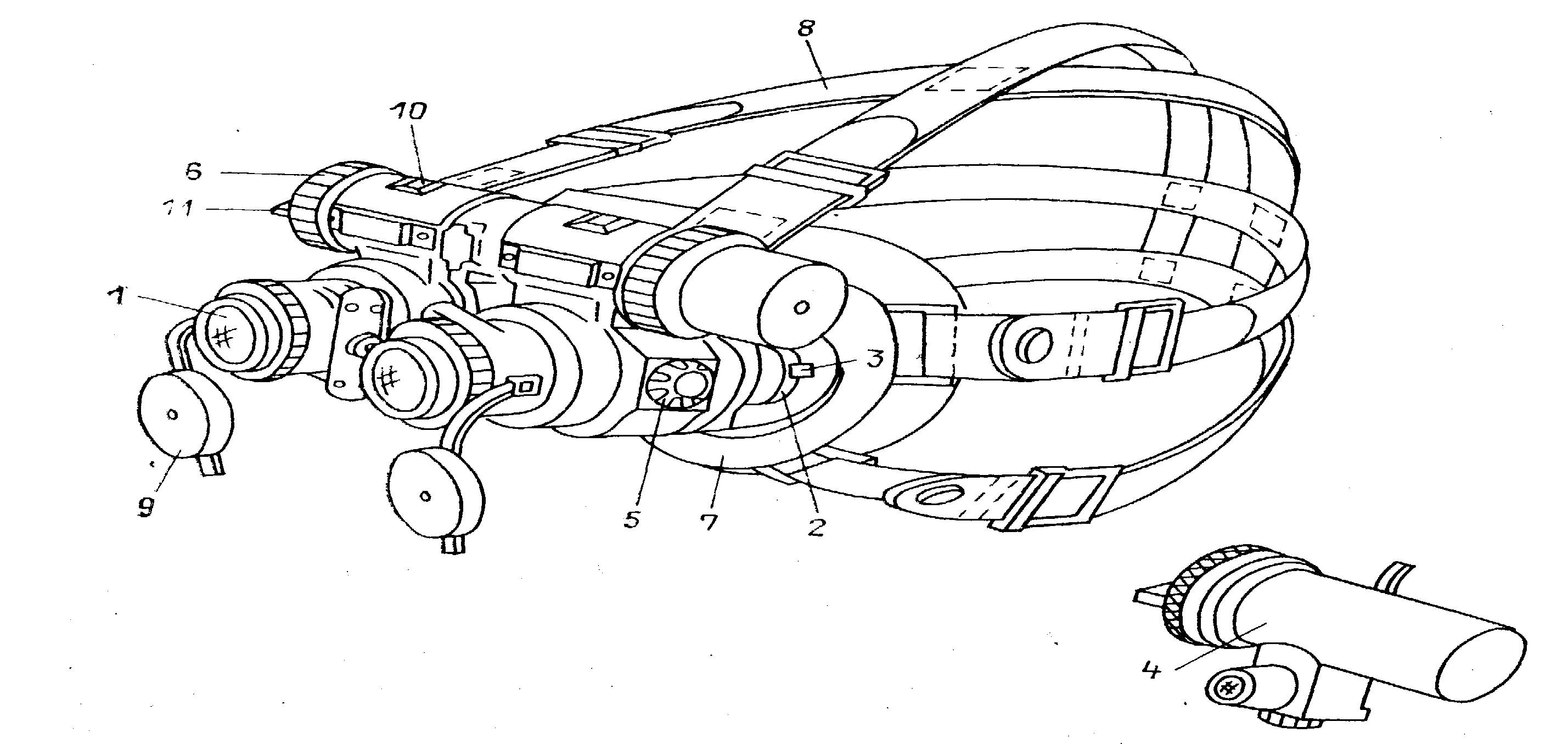

Общий вид изделия IПН6З показан на рис. 2.
Рис.2 – Изделие 1ПН63
1 – объектив; 2 – окуляр; 3 – рычаг; 4 – осветитель; 5 – патрон осушки; 6 – крышка-выключатель; 7 – маска; 8 – оголовье; 9- крышка; 10 – трубка; 11 - рычаг
Фокусировка изделия осуществляется подвижкой объективов 1 вдоль осей при их вращении.
Диоптрийная наводка окуляров 2 производится индивидуально для каждого из каналов изделия при вращении окуляров с помощью рычагов 3.
Конструкцией изделия предусмотрено использование съемного осветителя 4, устанавливаемого в верхней средней части трубки 10.
Влагозащищенность изделия обеспечивается кольцевыми резиновыми уплотнителями. Кроме того, в местах установки электронно-оптических преобразователей предусмотрены патроны осушки 5.
Автономный источник питания и ВИП размещены в трубке, одновременно выполняющей функции оси, по которой перемещаются электронно-оптические каналы изделия при установке по базе глаз наблюдателя.
Трубка 10, с автономным источником питания закрывается крышкой-выключателем 6.
Возможна работа изделия от ПНН. Для обеспечения работы ПНН используется бортовая сеть транспортного средства (12 В или 27 В).
Изделие крепится на голове наблюдателя с помощью маски 7 и оголовья 8.
Для защиты объективов от засветок (предохранение ЭОП) и механических повреждёний имеются крышки 9, которые надеваются на оправы объективов изделия. Отверстия в крышках обеспечивают возможность проверки работоспособности изделия при нормальной освещенности.
Источник питания высоковольтный предназначен для пре образования низковольтного напряжения автономного источника питания в постоянное высокое напряжение 12 кВ, необходимое для питания ЭОП изделия.

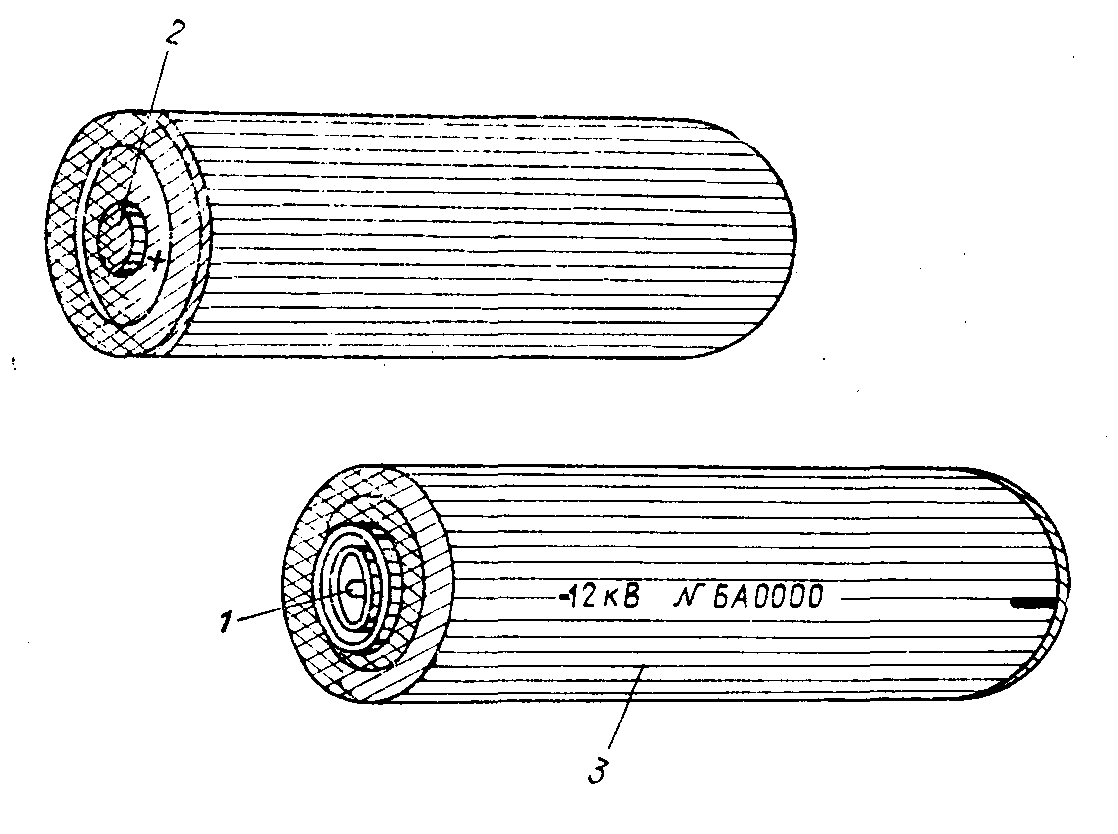

Общий вид источника питания высоковольтного показан на рис.3.
Рис.3 – Источник питания низковольтный
1 – лепесток; 2- контакт; 3 - корпус
Бинокуляр.
Бинокуляр представляет собой прибор ночного видения, принцип действия которого основан на усилении яркости изображения наблюдаемых объектов преобразователем.

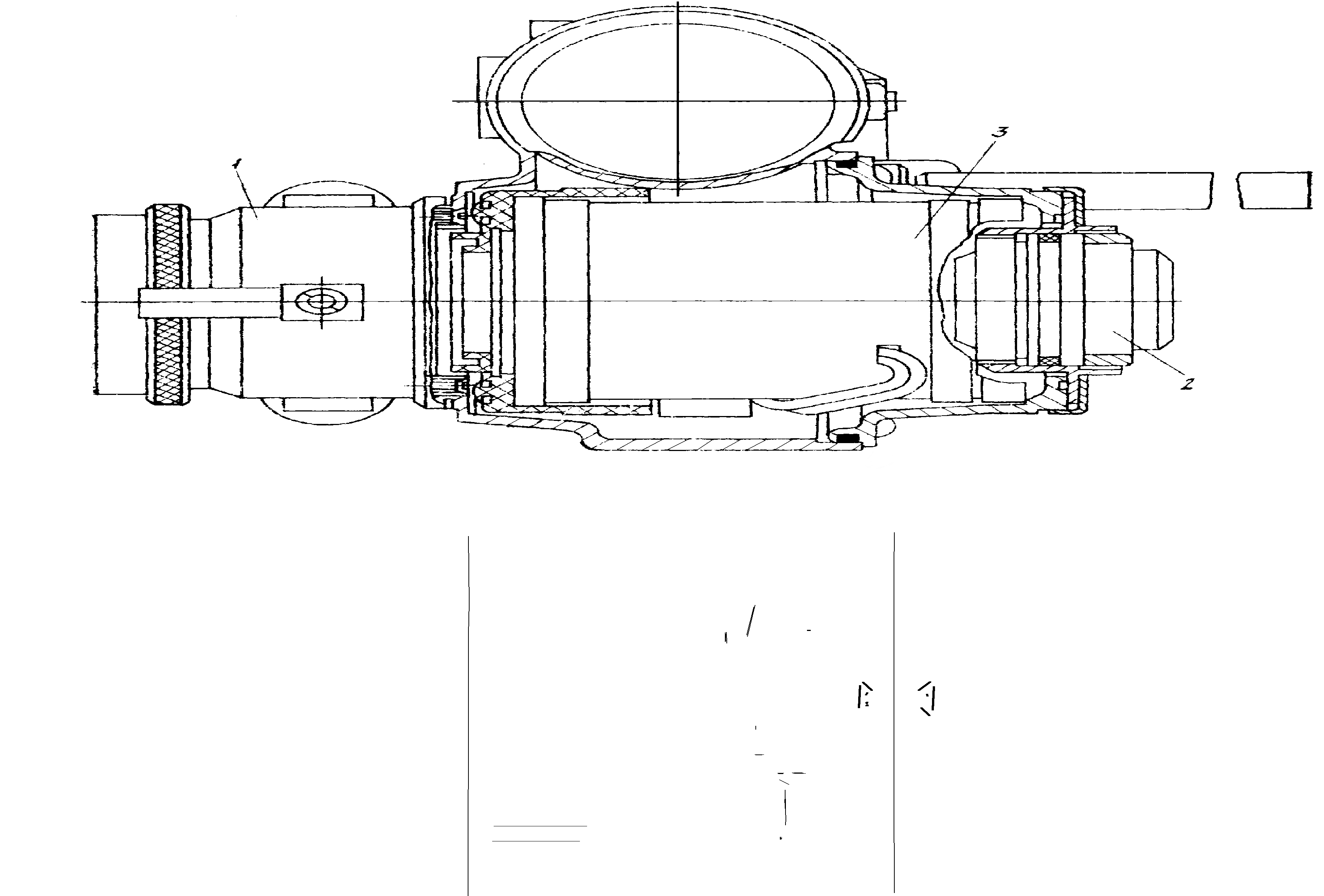

Конструктивно (рис. 5) бинокуляр выполнен в виде двух идентичных электронно-оптических каналов, каждый из которых состоит из объектива 1, окуляра 2, изделия ЭПВ22Г З.
ВИП 4 и автономный источник питания 5 устанавливаются в трубке 6, одновременно выполняющей функции оси, по которой перемещаются электронно-оптические каналы бинокуляра при установке по базе глаз наблюдателя.
Трубка с автономным источником питания закрывается крышкой-выключателем 7, а ВИП крышкой 8.
Кронштейн.
Кронштейн предназначен для крепления бинокуляра.
Оголовье.
Оголовье предназначено для закрепления маски с бинокуляром на голове наблюдателя.
Фиксация маски с бинокуляром осуществляется при помощи ремней.

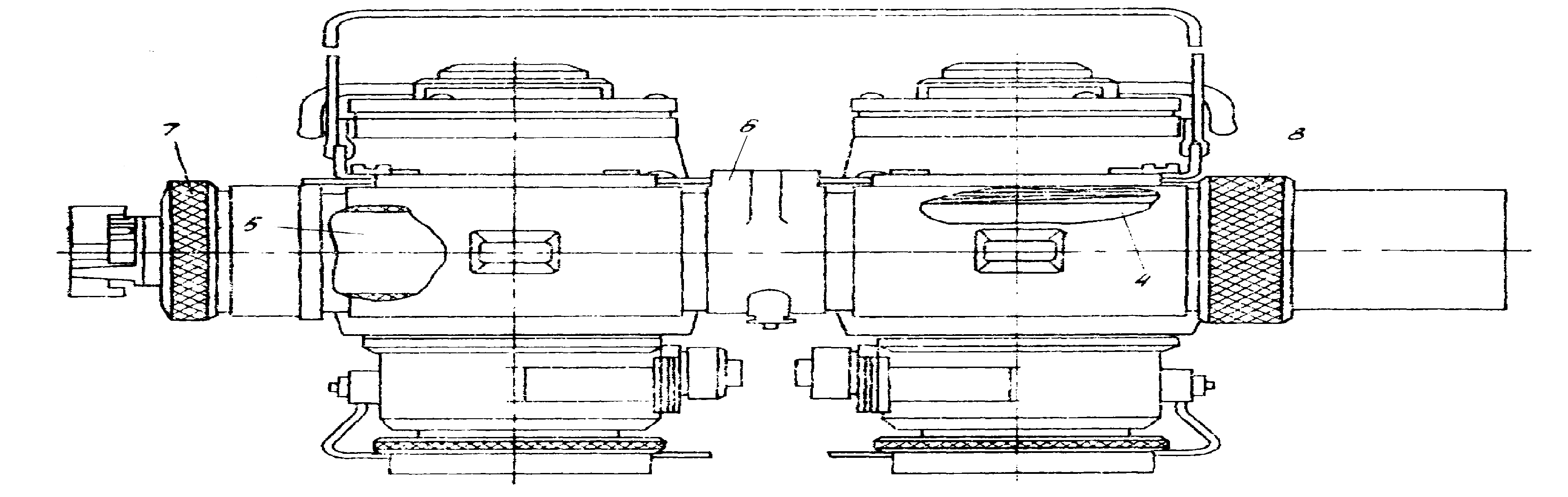

Рис. 4 – Бинокуляр
1 – объектив; 2 – окуляр; 3 – изделие ЭПВ22Г; 4 – источник питания высоковольтный; 5 – автономный источник питания; 6 – трубка; 7 – крышка-выключатель; 8 - крышка
Маска.
Маска предназначена для расположения бинокуляра на лице наблюдателя.
Патрон осушки.
Патрон осушки предназначен для поглощения влаги внутри электронно-оптического канала. От прямого попадания влаги в изделие, между корпусом изделия и оправой 5 патрона осушки, установлено кольцо 8.
Устройство подзарядное
Устройство подзарядное предназначено для подзарядки первичного источника питания (аккумулятора НКГЦ-1Д) от бортовой сети транспортного средства
Преобразователь напряжения низковольтный
Преобразователь напряжения низковольтный предназначен для питания изделия от бортовой сети транспортного средства. ПНН является стабилизированным источником питания, который преобразует напряжение бортовой сети транспортного средства (12 или 27В) в постоянное (1,25В) необходимое для питания прибора.
Осветитель
Осветитель предназначен для работы с текстовыми документами и топографическими картами, когда освещенность недостаточна для работы в пассивном режиме.
Устройство переходное
Устройство переходное предназначено для работы с изделием при пониженных температурах окружающего воздуха и применяется только при работе от автономного источника питания.
Кабель
Кабель предназначен для подключения УПЗ или ПНН к бортовой сети транспортного средства в местах, где прямое подключение осуществить невозможно.
Переходник
Переходник предназначен для подключения УПЗ или ПНН через кабель к бортовой сети транспортного средства, имеющий выход байонетного типа.
1ПН74
Псевдобинокуляр представляет собой носимый наблюдательный прибор пассивного типа со встроенным ИК источником местной подсветки, обеспечивающий возможность наблюдения объектов и местности в ночное время за счет использования ЭОП.
Псевдобинокуляр имеет модульную конструкцию, в основу которой положена схема электронно-оптического канала наблюдения, состоящего из объектива, изделия ЭМП-42Г и окуляра (рис.6).
Рис.5 – Ночные пассивные очки 1ПН74
Автономный источник питания устанавливается в отсеке на корпусе и закрывается крышкой.
В псевдобинокуляр встроен осветитель, представляющий собой самостоятельную сборочную единицу, главными элементами которой являются ИК диод, линза, формирующая энергетический поток излучения ИК диода, и переключатель режима работы.
Для переноски псевдобинокуляра на шее наблюдателя имеется съемный ремень.
Питание ЭОП и ИК диода может осуществляться от бортовой сети транспортного средства через ПНН.
Оголовье предназначено для закрепления маски с псевдобинокуляром на голове наблюдателя.
Фиксация маски спсевдобинокуляром осуществляется при помощи ремней.
Маска предназначена для размещения псевдобинокуляра на лице наблюдателя.
Патрон осушки предназначен для поглощения влаги в случае ее попадания во внутреннюю полость псевдобинокуляра.
Конструктивно патрон осушки состоит из втулки, в которую насыпают селикогель-индикатор, оправы, колпачка, кольца, герметизирующего соединение патрона осушки с корпусом псевдобинокуляра.
Насыщенный селикогель имеет синеватую окраску. По мере насыщения влагой окраска селикогеля меняется и при полном насыщении имеет бледно-розовый или грязно-белый цвет. Состояние селикогеля можно контролировать через стекло смотровое.

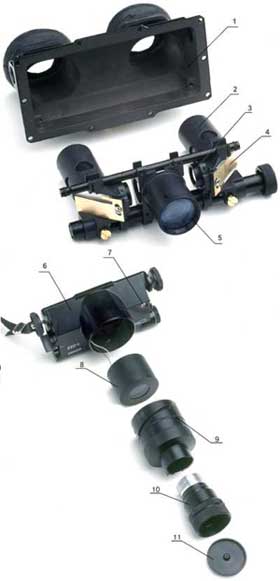

Рис.6
- Устройство псевдобинокулярной схемы
1ПН74
1 - корпус 1ПН74; 2 – окуляр;
3 - оборачивающий объектив; 4 – зеркало;
5 - коллиматор (лупа) с призмой; 6 - корпус
ОНВ; 7 - ИК-подсветка; 8 – ЭОП; 9 - корпус
объектива; 10 – объектив; 11 - крышка
объектива
Насадка предназначена для наблюдения удаленных объектов на местности и образует вместе с ночными очками малогабаритный наблюдательный прибор с увеличением 2,5 крат.
Преобразователь напряжения низковольтный предназначен для питания прибора от бортовой сети транспортного средства.
Кассета предназначена для размещения аккумулятора НКГЦ-0,45-1 или НЛЦ-0,9 в УПЗ.
Устройство переходное предназначено для работы с прибором при пониженных температурах окружающей среды и применяется только при работе от автономного источника питания.
Кабель предназначен для подключения УПЗ и ПНН к бортовой сети транспортного средства в местах, где прямое подключение невозможно.
Переходник предназначен для подключения УПЗ или ПНН через кабель к бортовой сети транспортного средства, имеющий выход байонатного типа.
Устройство подзарядное предназначено для подзарядки аккумуляторов НКГЦ-0,45-1 или НЛЦ-0,9 от бортовой сети транспортного средства до напряжения 1,5 В.
Салфеткой удаляют пыль, влагу и грязь с наружных поверхностей прибора.
Футляр предназначен для размещения комплекта прибора при его переноске, перевозке и хранении. В футляре предусмотрены гнезда для укладки сумки с прибором, коробки с одиночным ЗИП, кабеля с переходником, ПНН, УПЗ, УП, салфеток и кассеты.
Сумка предназначена для переноски прибора.
