Инверсный мультиплексор тс-бсс4е1 е100и

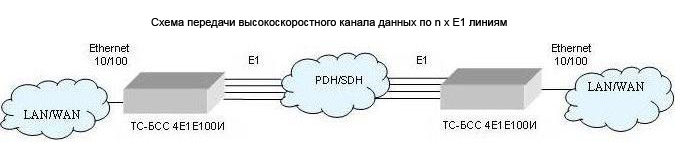

Применяется для организации взаимодействия сетей LAN / WAN через транспортные системы, где в качестве первичных цифровых потоков используются потоки Е1 G/703. Инверсный мультиплексор ТС-БСС 4Е1 Е100И имеет 4 порта Е1 и один порт Ethernet 10/100ТХ. Информация потока Ethernet 10/100 распределяется между четырьмя каналами Е1. В случае неисправности одного или нескольких каналов Е1 происходит автоматическая перенастройка мультиплексора, и он продолжает работу по оставшимся каналам Е1. При восстановлении каналов Е1 они автоматически подключаются к передачи информации по Ethernet. Для компенсации времени расхождения (временного сдвига) между потоками Е1, возникающих при их прохождении через транспортные системы высокого уровня (или по другим причинам), предусмотрен специальный механизм поддержки целостности потока Ethernet 10/100 без потери информации. Порт Ethernet 10/100 поддерживает интерфейсы 10BASE-T, 100BASE-TX с автоматическим переключением и определением полярности. Локальное/удаленное управление осуществляется через RS-порт или Ethernet-порт с назначением IP-адреса.

Технические характеристики:

Интерфейс Ethernet	IEEE 802.3- 10BaseT, IEEE 802.3u 100BaseTX
Скорость передачи данных	10/100 Мбит/с
Режим передачи	дуплекс, полудуплекс, автоматическое определение полярности
Тип разъема	RJ-45
Интерфейс	Е1
Соответствие рекомендациям	ITU-Т G.703
Джиттер в соответствие рекомендациям	ITU-Т G.823
Сопротивление стыка	120 Ом
Тип разъема	RJ-45
Напряжение питания	36…72В
Потребляемая мощность	5 Вт
Размеры	156х180х44 мм

Мультиплексор тс-бсс 16е1

Назначение

Мультиплексоры ТС-БСС 16Е1 предназначены для использования в цифровых телекоммуникационных сетях плезиохронной иерархии при построении волоконно-оптических и электрических линейных трактов произвольной топологии, включая кольцевые структуры низкой (до 10 Мбит/с) и средней (от 10 до 100 Мбит/с) пропускной способности. Мультиплексоры ТС-БСС 16Е1 обеспечивают следующие режимы работы:

• оконечный без резервирования;

• оконечный с резервированием (резервирование небезобрывное);

• транзит с общим количеством одновременно выделяемых каналов Е1 с обоих направлений связи не более 16

• транзит с резервированием выделяемых каналов Е1 (для кольцевой топологии линии связи).

• Во всех режимах обеспечивается кросс-коммутация потоков Е1 (оперативная установка соответствия «№ интерфейса <->№ канала» для выделяемых каналов). Мультиплексоры предназначены для построения местных и внутризоновых сетей связи на основе волоконно-оптических, радиорелейных (кабельных) или смешанных линейных трактов. Наличие стандартных стыков первичных и групповых потоков позволяет их использовать для работы в сетях плезиохронной (PDH) и синхронной (SDH) цифровых иерархий. Модификации: ТС-БСС 16Е1 - мультиплексор 16-ти потоков Е1, с одним оптическим выходом Е3. Базовое исполнение на 2 волокна 1,33 мкм затуханием 25 дб; ТС-БСС 16Е1Э - мультиплексор 16-ти потоков Е1, с одним электрическим выходом Е3; ТС-БСС 16Е1-2 - мультиплексор с вводом-выводом до 16 Е1, двумя оптическими выходами Е3 и резервированием. Базовое исполнение на 2 волокна 1,33 мкм затуханием 25 дб. ТС-БСС 16Е1-2Э - мультиплексор с вводом-выводом до 16 Е1, двумя электрическими выходами Е3 и резервированием; ТС-БСС 16Е1ЭО - мультиплексор с вводом-выводом до 16 Е1, одним электрическим и одним оптическим выходами Е3 и резервированием; ТС-БСС 16Е1Е100 - мультиплексор 16-ти потоков Е1, с одним потоком Ethernet 10/100 и оптическим выходом. Базовое исполнение на 2 волокна 1,33 мкм затуханием 25 дб. ТС-БСС 16Е1 Е100-2 - мультиплексор на 16 потоков Е1 с резервированием, вводом-выводом и Ethernet 10/100. Базовое исполнение на 2 волокна 1,33 мкм затуханием 25 дб.
