Мультиплексор WaveStar adm16/1 Compact
WaveStar ADM 16/1Compact представляет собой усеченную версию мультиплексора WaveStar ADM 16/1. Это интеллектуальный мультиплексор и система передачи с высокой пропускной способностью, который может мультиплексировать стандартные скорости PDH и SDH до более высоких уровней, вплоть до 2,5 Гбит/с (STM-16). Основные достоинства системы:
Большая пропускная способность по вводу-выводу каналов 2 Мбит/с и STM-1 (252 x 2 Мбит/с или 48 х 34/45 Мбит/с, или 16 x STM-1) непосредственно с уровня STM-16;
Простота монтажа и технического обслуживания;
Гибкость применения;
Улучшенные механизмы резервирования позволяют использовать современные структуры сетей SDH;
Относительно невысокая стоимость оборудования;
Низкое энергопотребление.
Широкие возможности системы передачи SDH нового поколения WaveStar ADM 16/1Compact делают ее одним из наиболее экономичных и перспективных сетевых элементов, она может использоваться совместно с другими продуктами Lucent Technologies для волоконно-оптических сетей, являясь одним из основных стандартных блоков будущих сетей SDH. Линейные интерфейсы:
Оптические линейные интерфейсы STM-16 дальнего радиуса действия с длинами волн 1310 нм и 1550 нм, совместимые с рекомендациями ITU-T G.957 L.16.1 и L.16.2.
Компонентные (трибутарные) интерфейсы:
1xSTM-4 - оптический интерфейс ближнего радиуса действия с длиной волны 1310 нм, совместимый с рекомендацией ITU-T G.957 S.4.1;
4хSTM-1 - электрические или оптические интерфейсы ближнего радиуса действия с длиной волны 1310 нм, совместимый с рекомендацией ITU-T G.957 S.1.1;
63х2 Мбит/сек;
12х34/45 Мбит/сек;
8х10/100Base-T Ethernet.
Интерфейсы полностью совместимы с соответствующими стандартами ETSI и рекомендациями ITU. Обеспечиваются следующие характеристики отображения:
VC4-TUG3-TUG2-VC12-2 Мбит/сек;
VC4-TUG3-VC3-34 Мбит/сек;
Связь VC12/VC3;
Защита SNC для VC12, VC3 и VC4.
Интерфейсы управления:
F интерфейс для терминала (RS-232);
Q интерфейс для TMN (Ethernet).
Электропитание:
48/60 В, максимальная потребляемая мощность 200 Вт (при полной набивке).
Для управления мультиплексором WaveStar ADM 16/1 можно использовать терминальную систему локального управления ITM-CIT на базе ПК, подключаемого через последовательный порт к F-интерфейсу мультиплексора. В пределах одной сети поддерживается управление удаленными узлами через встроенный коммуникационный канал (DCC), передаваемый в заголовке кадра STM-1, STM-4, STM-16.
Поддерживается управление менеджером сетевых элементов ITM-SC через Q-LAN интерфейс.
Мультиплексор WaveStar ADM 16/1Compact поддерживает следующие функции управления:
Контроль ошибок: Обеспечивается мониторингом и анализом информации содержащейся в байтах заголовка каждого виртуального контейнера (VC), а также путем выполнения внутреннего тестирования и функций мониторинга. Сигналы тревоги фильтруются и отображаются локально, а также передаются в центр управления. Информация записывается в базу данных, размещенную на платах мультиплексоров.
Управление производительностью: Информация о производительности, полученная из байтов заголовка (SOH и POH), анализируется в соответствии с рекомендациями ITU-T G.784 и G.826 и сохраняется в базе данных устройств.
Управление конфигурацией: различные конфигурации оборудования могут быть загружены в мультиплексор из системы сетевого управления.
Удаленная загрузка программного обеспечения
Оптический мультиплексор 16Е1+Gigabit Ethernet 1000Base-T
Оптический мультиплексор позволяет организовывать одновременную передачу от 1 до 16 потоков Е1 и канала Gigabit Ethernet 1000Base-Tfull-duplex по оптоволоконному тракту. Также имеется сквозной канал RS-232 и четыре канала RS-485 для управления любым удаленным оборудованием. Поддерживается канал речевой служебной связи.
Выпускаются также модификации изделия на 4Е1 и 8Е1, для которых предоставляется возможность модернизации до 16x E1 путем ввода программного ключа уже в процессе эксплуатации.

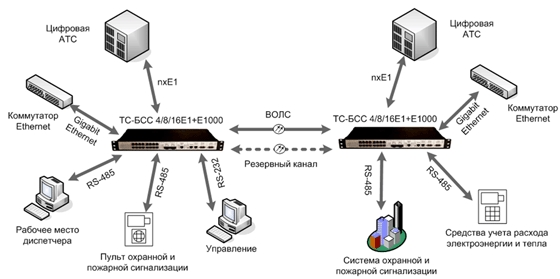

Оптический мультиплексор 16x E1 + Gigabit Ethernet 1000BASE-T + 4x RS-485 применяется в оптоволоконных сегментах сетей, предоставляющих абонентам услуги доступа в Internet, VoIP, Video Broadcast, классической телефонии, управления приборами ЖКХ, АСУТП.
Функциональные возможности оптического мультиплексора: Имеется возможность комплектации как WDM-модулями, позволяющими работать по одному волокну на длинах волн 1310/1550 нм или 1550/1590 нм c разделением направлений, так и комплектации обычными двух-волоконными модулями. Последние могут поставляться в исполнении CWDM, что позволяет подключать изделие к пассивному оптическому CWDM-мультиплексору без транспондеров.
Полнодуплексный канал Gigabit Ethernet обеспечивает суммарную скорость передачи в двух направлениях до 2 Гбит/с. За счет использования CWDM-технологии возможно наращивание пропускной способности до 10 Гбит/с.
Оптической мультиплексор может комплектоваться сдвоенным оптическим WDM-окончанием для построения схем резервирования типа 1+1. Переключение на резервное волокно может осуществляться как по падению уровня принимаемого оптического сигнала, так и по превышению заданного порога уровня ошибок в канале связи. Бюджет затухания трассы до 34дБ, дальность связи до 140 км по одномодовому волокну.
Поддержка функции LLCF (Link Loss Carry Forward) позволяет отключать порт Ethernet при пропадании оптического сигнала, информируя коммутатор об аварии в оптическом тракте. Так же реализована функция LLR (Link Loss Return), позволяющая отключить порты Ethernet на обоих концах соединения даже при обрыве оптики в одном направлении.
Оптический мультиплексор поддерживает IEEE 802.3x flow-control и VLAN-протоколы на Ethernet интерфейсе IEEE 802.1p и IEEE 802.1q, обеспечивает минимальную задержку при передаче данных и максимально полное использование полосы пропускания канала. Наличие 4-х интерфейсов RS-485 позволяет создавать полностью изолированные и защищенные сети с произвольными протоколами обмена для сбора информации с приборов энергоучета, пожарной и охранной сигнализации, создания контуров управления исполнительными механизмами электро-энергетических и тепловых систем.
Имеется сквозной канал RS-232 до 115.2 Кбит/с для управления удаленным оборудованием. Управление мультиплексором осуществляется по интерфейсу RS-232 или Ethernet. Реализовано управление и контроль состояния всей сети по протоколу SNMP при помощи фирменного программного обеспечения, а также уведомление об авариях путем рассылки SNMP trap, либо E-mail сообщений.
Оптический мультиплексор обеспечивает визуальную диагностику:
наличие входного оптического сигнала;
захват синхронизации входного оптического сигнала (на ближнем и дальнем конце);
наличие входного сигнала Е1 (на ближнем и дальнем конце);
наличие и скорость соединения с Ethernet;
режим дуплекса или полудуплекса;
передачу и прием Ethernet пакета;
ошибки при передаче и приеме Ethernet пакета.
На передней панели оптического мультиплексора расположены:
индикаторы состояния каналов Е1;
разъемы каналов Е1;
индикаторы параметров оптического сигнала;
оптические разъемы;
индикаторы параметров Ethernet;
разъем Ethernet MDI-II;
индикатор активности приемника и передатчика «АСТ», соединения на дальнем конце, индикаторы ошибок;
кнопка служебного вызова и отключения сигнала аварии;
разъем гарнитуры служебной связи;
разъем интерфейса RS-422/485;
разъем RS-232 для управления удаленным оборудованием;
разъем RS-232 или Ethernet для управления мультиплексором.
