Измерительные преобразователи уровня сыпучих материалов и жидкостей.

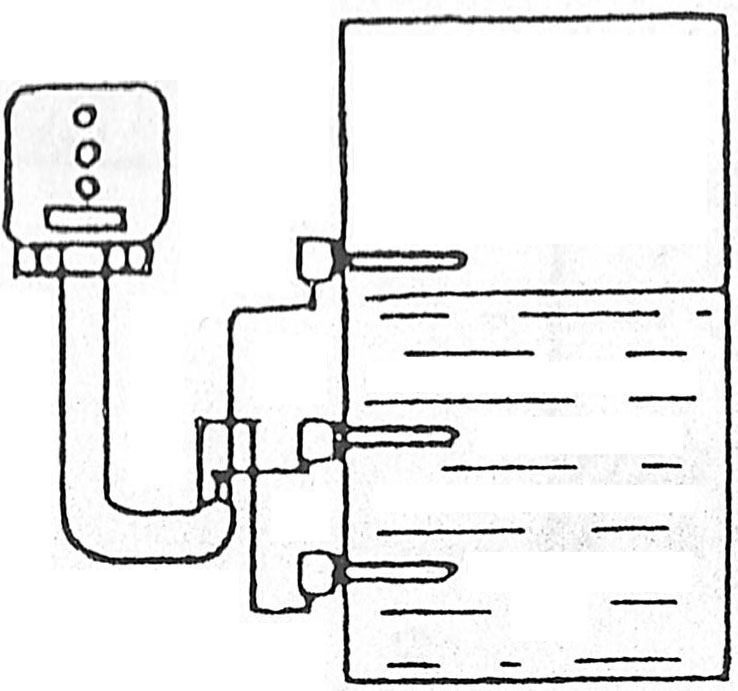

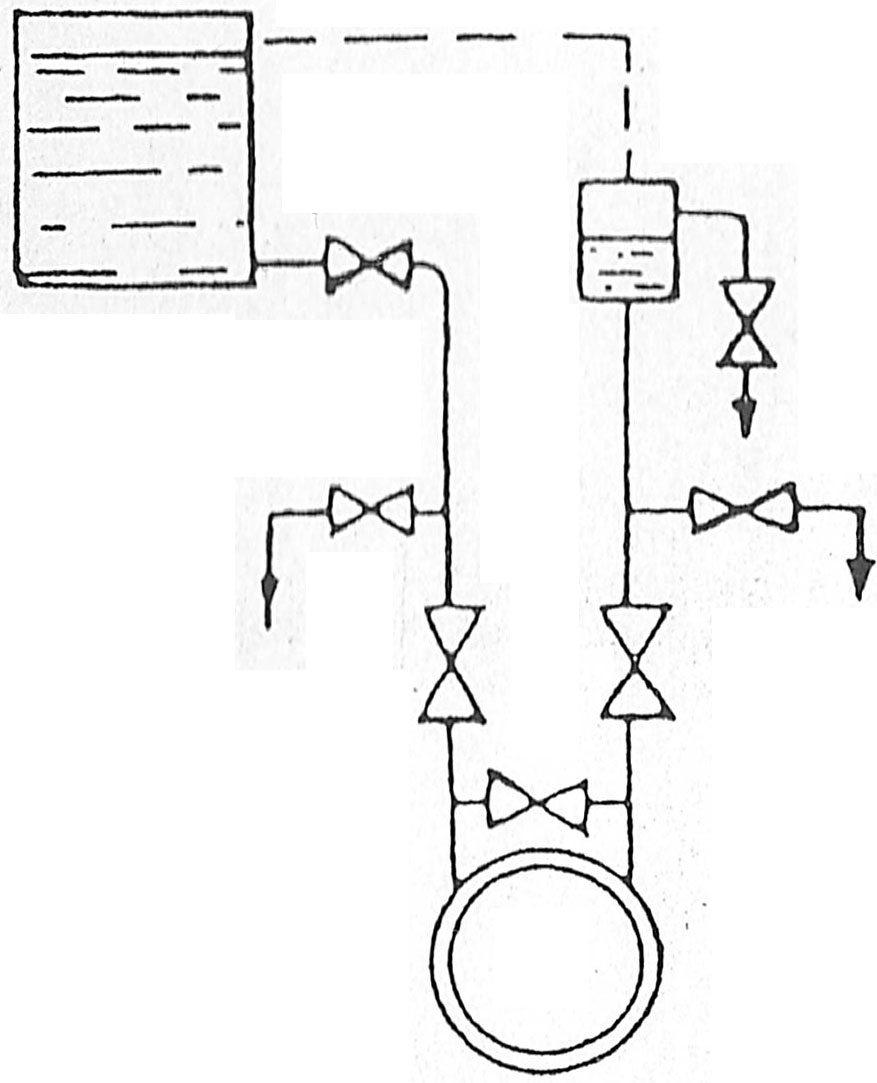

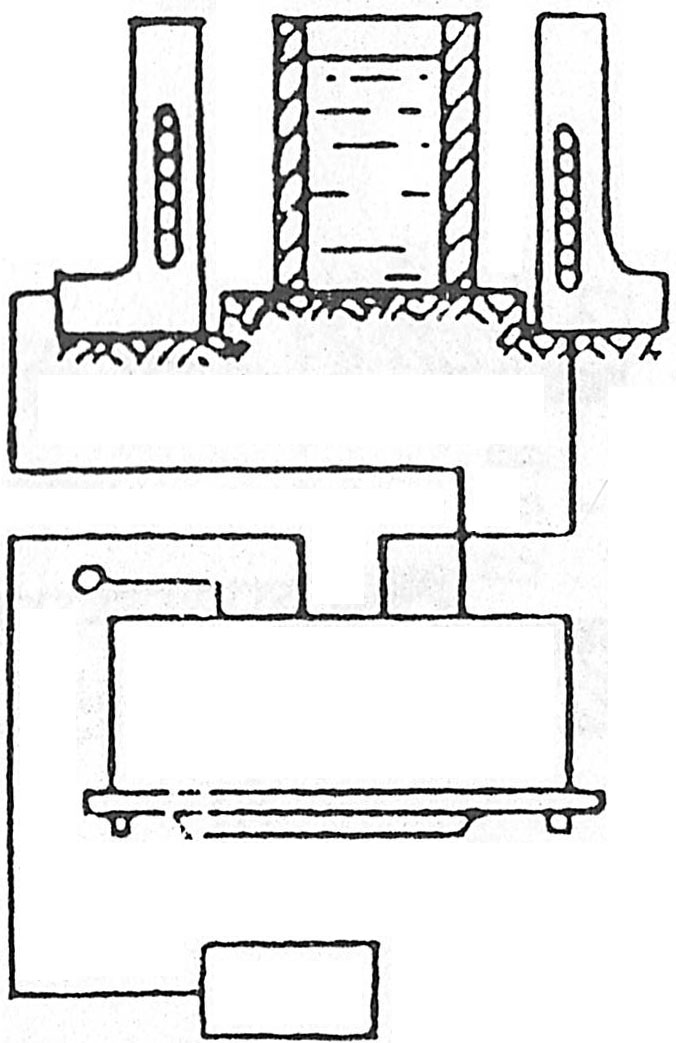

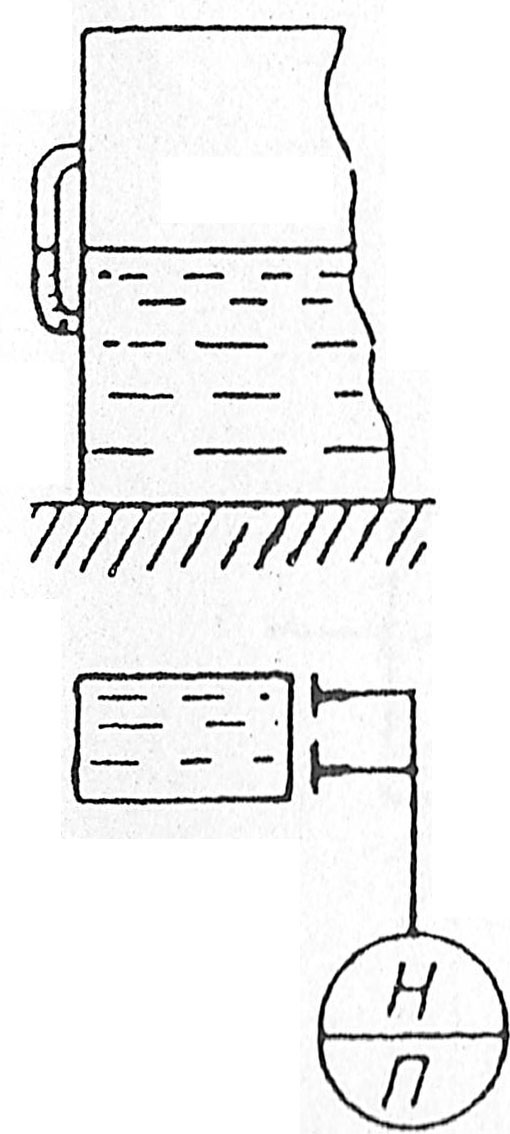

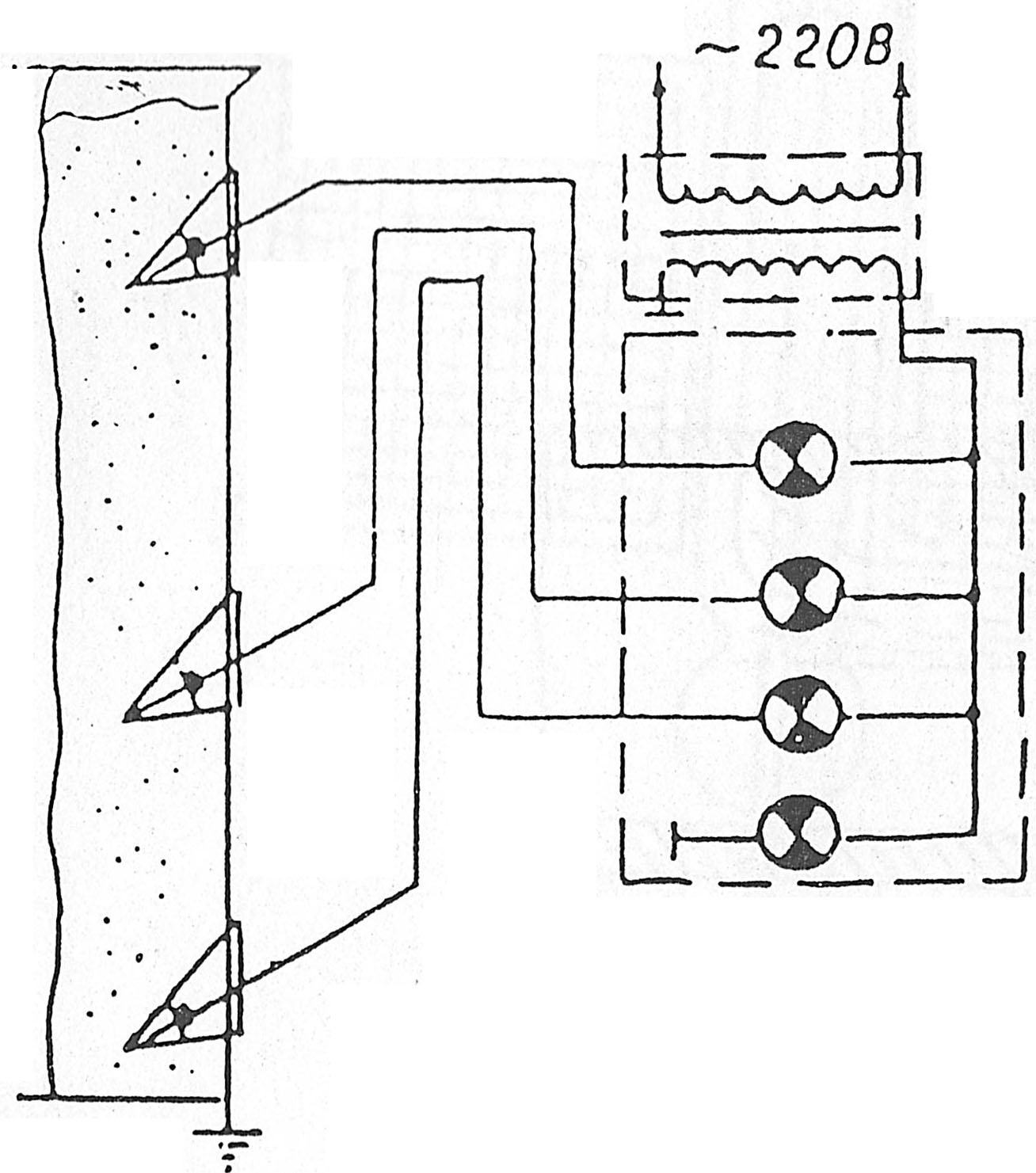

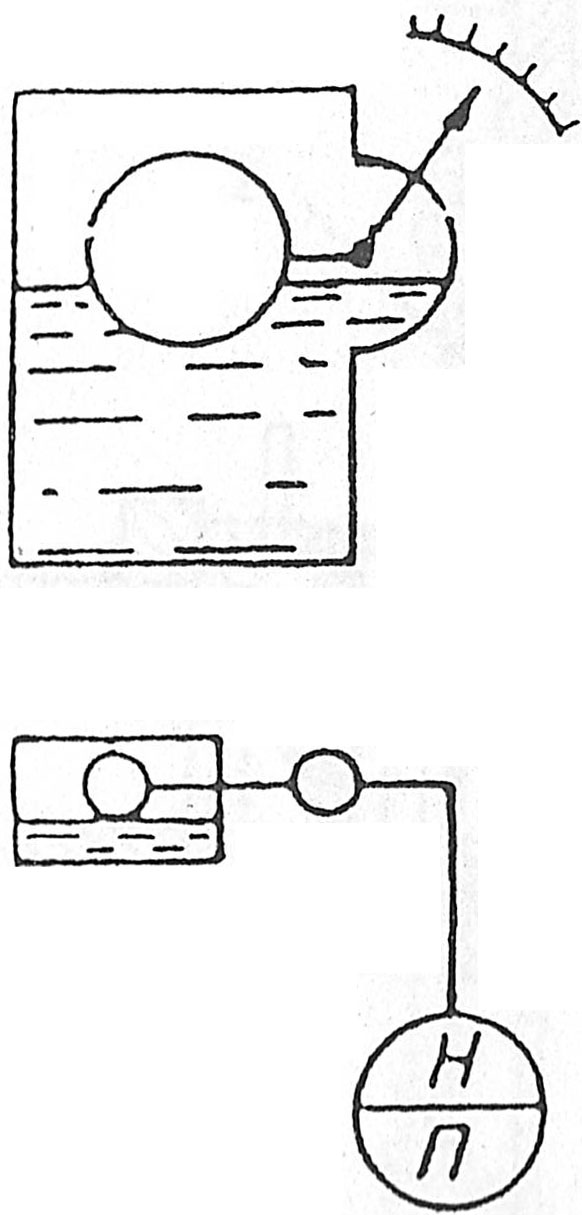

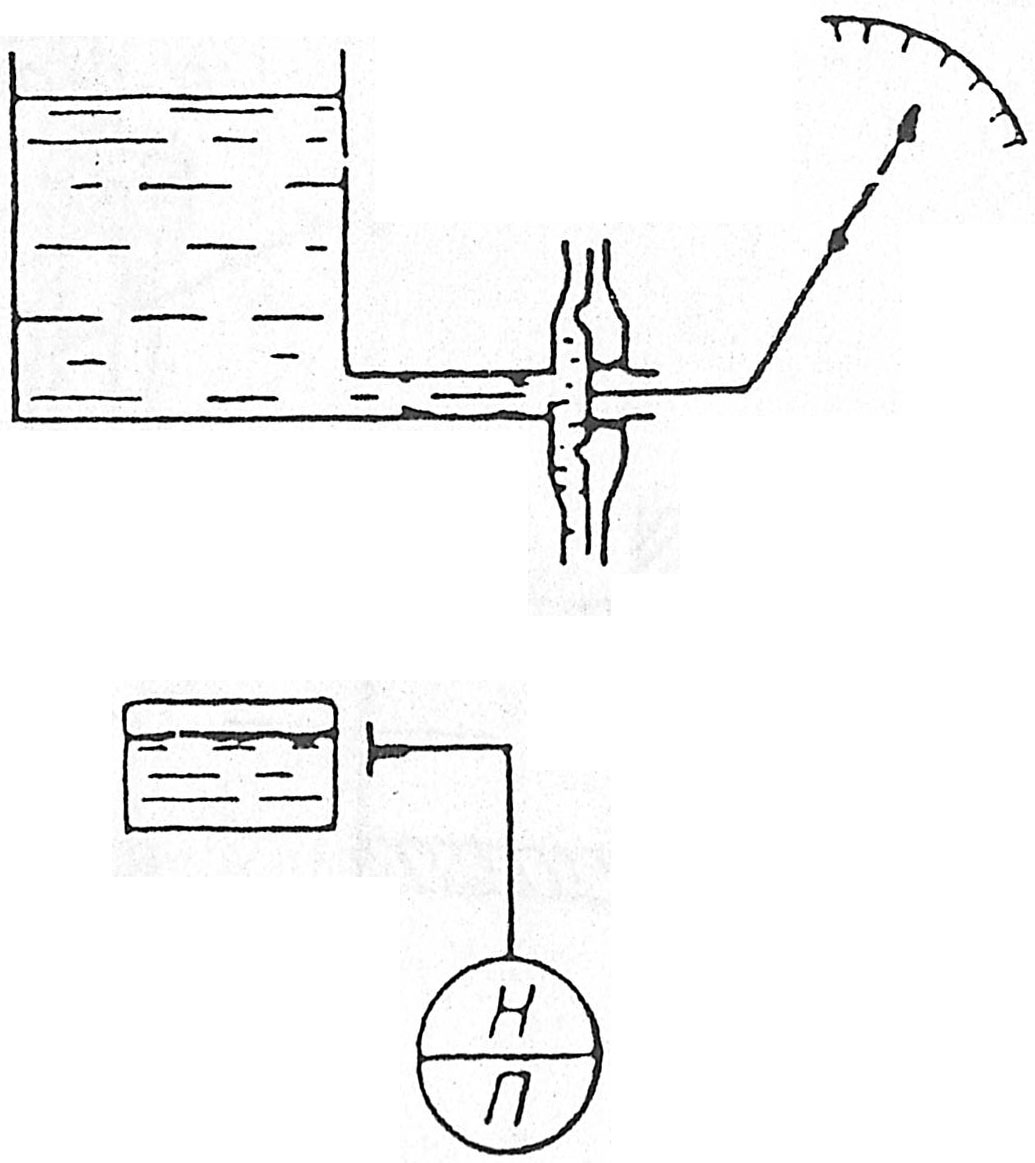

Для измерения уровня сыпучих и жидких материалов используется множество различных приборов. На рис. 37 представлены некоторые из них: а) метод измерения – сообщающиеся сосуды; б) поплавковый уровнемер; в) мембранный уровнемер; г) уровнемер-дифманометр; д) емкостной уровнемер; ж) радиоактивный уровнемер; е) электрический уровнемер сыпучих материалов.

а) б) в) г)

д) е) ж) Рис. 37.уровнемеров:

а) визуальный уровнемер4 б) поплавковый уровнемер; в) мембранный уровнемер; г) дифманометр-уровнемер; д) емкостный уровнемер; е) контактный уровнемер; ж) радиоактивный уровнемер.

8
