Особенности расчета статических поправок по методике огт
В
настоящее время практически все
сейсмические работы, особенно на нефть
и газ, проводятся с использованием
систем наблюдения многократного
перекрытия или по методике ОГТ (ОСТ). В
случае использования ОГТ, точки ПВ часто
располагаются через 1 или 2 канала, т.е.
их координаты обычно совпадают с

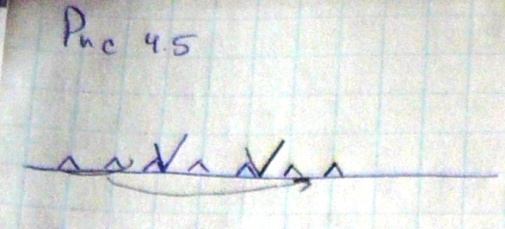

координатами пунктов приема. Рис 4.5. В
связи с этим, при проведении таких работ,
фактически для каждого пикета, заранее
рассчитывается статическая поправка
за пункт возбуждения и за пункт приема
и составляется таблица:
Т.е. для каждого пикета рассчитываются обе поправки. Статическая поправка будет вычисляться так:

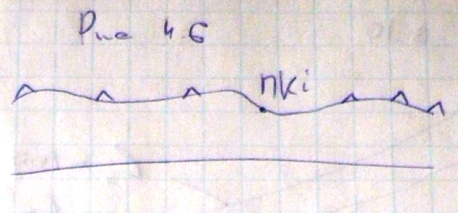

Где i – координата ПВ, j – координата ПП. Машина автоматически выбирает поправки из данной таблицы и суммирует их. При этом считается, что эти поправки не меняются в зависимости от номера ПП (рис 4.6.). Т.е. поправка остается единой где бы ПВ не располагались.
Д
ля
расчета статических поправок нужна
скоростная модель ВЧР, для чего
используются различные методики
определения скоростей. В геофизике
существует два понятия ВЧР. Одно из них
связано (более общее) с изменением
литологического состава пород и оно
характеризует толщу от поверхности до
первой жесткой границы (верхнего
отражающего горизонта). В условиях
Пермской толщи такой границей служат
Кунгурские отложения (терригенные
породы меняются на карбонатные). Более
частное понятие ВЧР – это толща пород
от поверхности до уровня приведения в
СР, которая связана со статическими
поправками, т.е. ВЧР, в данном случае,
это толща, снимаемая статическими
поправками.
Методы изучения ВЧР
1
.
Прежде всего, используется микросейсмокаротаж
(МСК). В Удмуртии используют МСТ

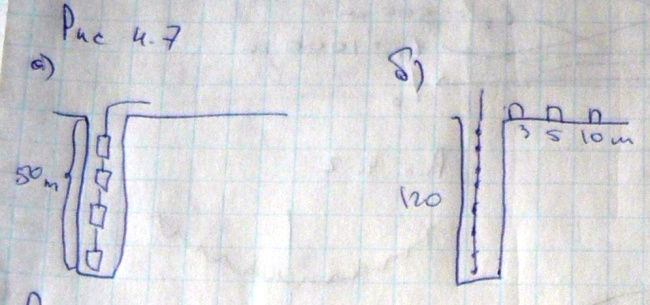

(микросейсмоторпедирование). Рис 4.7.
Бурим сравнительно неглубокую скважину
(около 50 м), опускаем СП через 5 м, вблизи
скважины ПВ и регистрируем прямые
падающие волны. Этот так называемый,
прямой сейсмокаротаж. На практике его
используют редко, потому что, если в
скважине нет воды, то СП ничего не будет
регистрировать. На практике обычно
используют обращенный МСТ (рис 4.7 б). По
результатам МСК строиться вертикальный

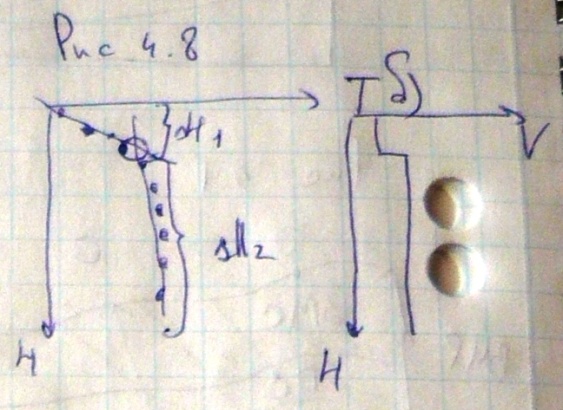

годограф, рис 4.8. на них точки апроксимируются
прямыми линиями. Пересечение прямых
линий соответствует положению отражающей
границы. Скорости в каждом слое определяем
по наклону годографа:
Причем T – это вертикальное время пробега волны от ПВ до ПП. Иногда вводят поправки за невертикальность луча. И результатом является график скоростей, рис 4.8.б.
П
роводя
такие работы в нескольких точках профиля,
мы получаем какую-то пластовую модель.

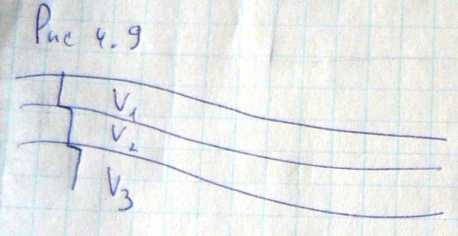

И, интерполируя, получаем модель. Рис
4.9. А имея скоростную модель, можно уже
рассчитать статические поправки. Иногда
вместе с МСК мелких скважин, делают МСК
углубленных скважин. Углубленные
скважины бурятся обычно до уровня
приведения. В этом случае, уже определяют
полный набор скоростей от поверхности
до уровня приведения. А МСК 50 м скважин,
фактически дает скорость в ЗМС, и, иногда
в верхней части коренных пород.
2. Использование МПВ для расчета фактической скоростной модели среды и дальнейшего расчета статических поправок. Для этого обычно все профили отрабатывают дополнительно к методу отраженных волн, специальными расстановками МПВ. Т.е. по системе встречных годографов, когда максимальная длина годографа составляет от 300 до 600 м. При этом обычно используется неравномерная расстановка СП, т.е. вблизи ПВ СП ставятся на меньшем расстоянии (3-5 м), а в середине эти расстояния увеличиваются до 10-30 м. Такая неравномерная расстановка позволяет зарегистрировать прямую волну не менее чем тремя каналами и преломленную волну не менее чем половиной СП. Затем проводят обработку годографов, построение скоростной модели. При обработке определяются скорости и глубины горизонтов, а затем имея скоростную модель рассчитываем статические поправки. В последние годы, работы МПВ обычно не делают, чтобы не тратить деньги, а скорости рассчитывают по временам первых вступлений, а используют времена первых вступлений на полевых сейсмограммах ОГТ, где прямые и преломленные волны регистрируются.
3. По первым вступлениям МОВ (ОГТ). Используются чаще всего.
