О бщий порядок процедур обработки и интерпретации данных

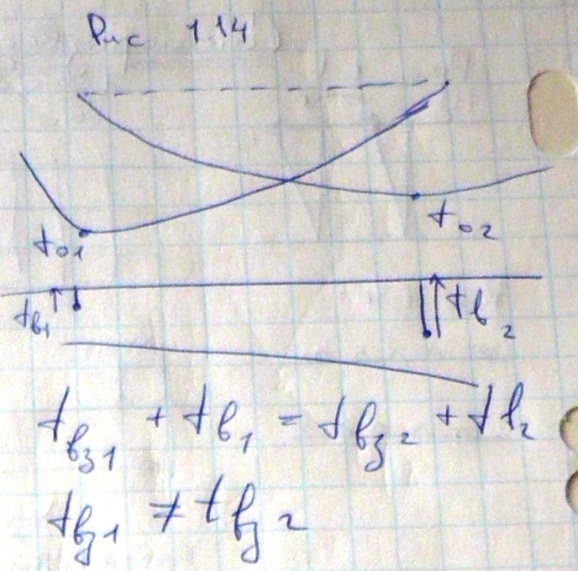

В докомпьютерный период вся обработка и интерпретация делалась в камеральный период. Исходным материалом были полевые сейсмограммы. Фактически обработка сводилась к простановке специального штампа на каждую сейсмограмму, в этом штампе из рапорта оператора заносились число, пикеты ПВ, пикеты расстановки ПП, глубина взрыва, фамилия оператора. В совсем старых сейсмограммах при обработке вводили маркировку времени вручную и снимали времена Т₀ и Т_вз для каждой отражающей границы. Т₀ – это время прихода отраженной волны, когда ПП совпадает с ПВ. Т_вз – это время прихода отраженной волны на максимальное удаление. Рис 1.13. t_в1 - время пробега от точки возбуждения до поверхности. В случае рис 1.14. надо учитывать вертикальное время пробега. Первоначально на сейсмограммах определяли время Т₀ и по нему рассчитывали глубину до отражающих горизонтов. Однако за счет существования сложного рельефа местности и изменчивости скоростей в самой верхней части разреза, возникали значительные ошибки при расчетах глубины, в следствие чего необходимо было учитывать неоднородности разреза.

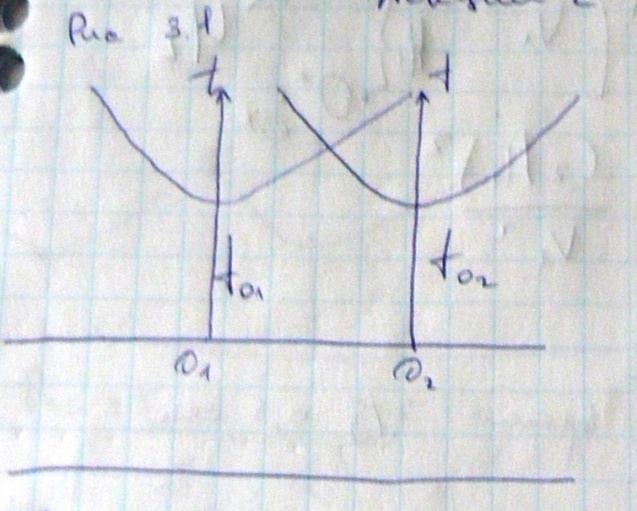

Р ис 3.1. Зная скорость пробега и время пробега, мы могли просчитать глубину до границы. Однако с выходом в более сложные районы, возникла необходимость учитывать изменчивость скоростей в самой верхней части разреза, а также возникла необходимость преобразовать (использовать) не только времена t₀, но и все наблюденные времена для расчета глубин. К этому времени как раз появились достаточно мощные ЭВМ, которые позволили преобразовать сейсмограммы в, так называемые, временные разрезы. С учетом этого, весь этап интерпретации разделился на некоторое число процедур, ну или на несколько этапов. Перечислим эти этапы:

1. Документация и оценка качества полевых материалов;

2. Изучение и построение скоростной модели в верхней части разреза для последующего приведения времен к единому уровню;

3. Изучение скоростей и формирование скоростной модели глубинной части разреза. Эта модель необходима для точного расчета глубин;

4. Корреляция (прослеживание) отраженных волн на сейсмограммах или временных разрезах для построения карт t₀ (x, y), которые затем пересчитываются в карты глубин или структурные карты;

5. Кроме того, выделяется этап литолого-стратиграфической привязки отражений. Т.е. отождествить отражающие границы с геологическими;

6. Этап пересчета t₀ в глубины и построение соответствующих карт;

7. Этап оценки точности построений;

8. Интерпретация и выделение перспективных объектов.

Начнем с более подробного описания всех этапов.

Практика 1 Анализ сейсмограмм

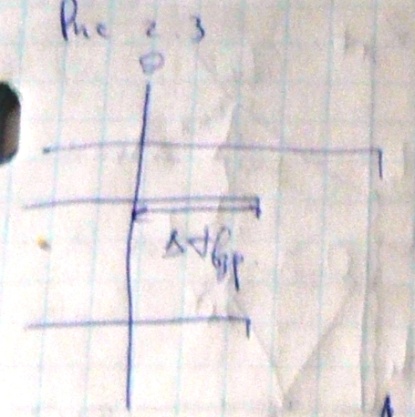

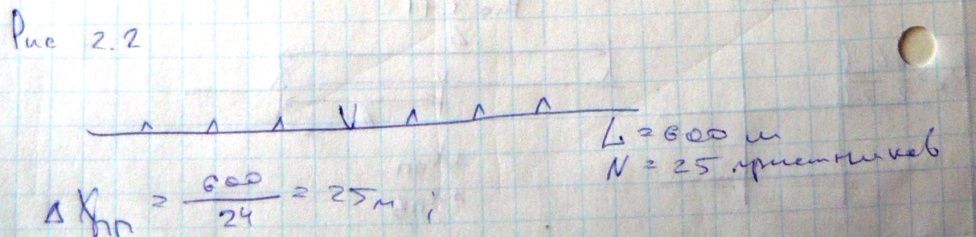

Г рафик колебаний – зависимость от времени, профиль колебаний – от расстояния (рис 2.1 б). На графике колебаний видимая фаза – это экстремум графика колебаний. Амплитуда – наибольшее отклонение частиц среды от положения равновесия. В графике колебаний амплитуда сначала большая. Время вступление – время, когда к частице среды подходит фронт волны и она начинает смещаться. Т – период – промежуток времени между двумя соседними, промежуточными фазами. λ – длина волны – расстояние между одноименными экстремумами на профиле колебаний. Если с увеличением номера канала, время регистраций увеличивается, то зависимость прямая, наблюдения прямые. Если наоборот, то наблюдения встречные. Горизонтальные линии – марки времени. Последняя запись - это запись момента возбуждения. 0, 1,2 – это 100 милисикунд, 200, 300. Марки времени идут через 0,01. Поправка за момент возбуждения (+0,0006). Взрыв происходил в скважине, т.е. надо ввести поправку за глубину взрывной скважины, определяется она как на рис 2.3. Поправка за глубину скважины – это время от нулевой марки до первого срыва (0,026).

Задача: прорегулировать ось синфазности трех волн.
