Практика 6 Построение сейсмических границ

З адание 10.

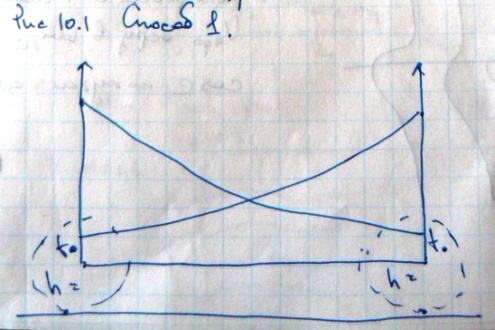

Способ t₀. Рис 10.1. откладываем окружность с центром на поверхности Земли, радиусом R.

Способ полей времен.

Г де шаг по Δt = 0,05. Потом будет 0,1; 0,15 и т.д. Строим радиусы в каждой точке годографа. Для встречного годографа делаем тоже самое. Потом смотрим взаимное время, если времена не совпадают, то берем среднее. Δt берем до t_вз. Либо можно до середины. В общем чтобы было не менее двух точек на границу.

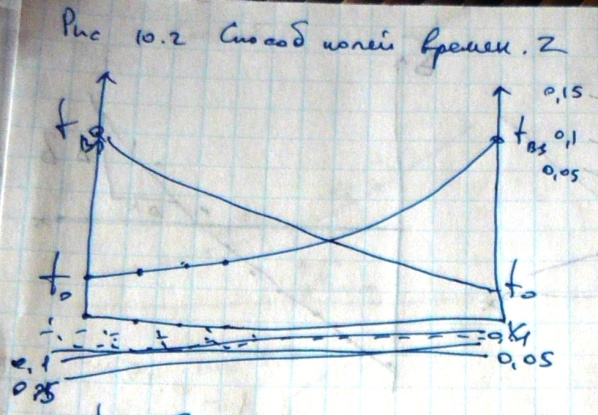

Д опустим у нас t_вз=0,2. Ищем пересечения изохрон, которые в сумме дадут 0,2, т.е. 0,05 + 0,15; 0,1+0,1; 0,15+0,05. И положение границы получим по этим точкам (всего три). Рис 10.2.

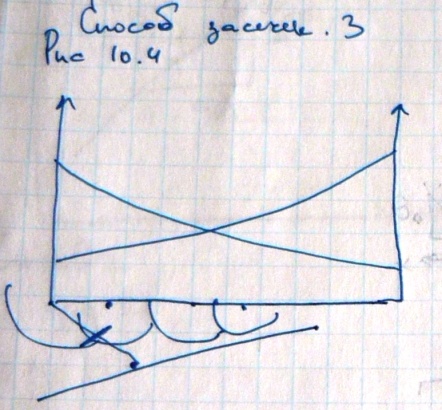

Способ засечек. Рис 10.4. Для каждого значения времени считаем радиус и проводим окружность. Только по прямым или только по встречным. По идее эти окружности должны пересечься в одной точке, соединяем первую точку с этой точкой пересечения, это будет луч. На середине его берем перпендикуляр.

С пособ взаимных точек.

Рис 10.5. Где е – это угол выхода луча. На пересечении двух лучей получаем угол, перпендикуляр к его биссектрисе и есть положение границы.

Суммарные временные разрезы

П олучаются в результате обработки. На них есть оси синфазности. В суммарный временной разрез уже введена статическая поправка, т.е. он строиться от уровня приведения (+100). На разрезе указаны пикеты, но это пикеты ОГТ.

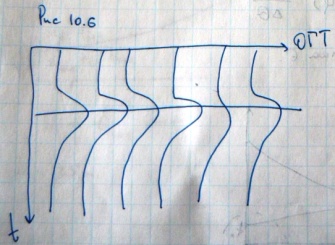

Рис 10.6. Оси синфазности показывают линии t₀.

Запишем какие отражающие горизонты есть в Пермском крае. Есть горизонты одинаковые для всей страны, есть характерные для определенного региона. Начнем от фундамента. Рис 10.7.

СК-6 – кровля фундамента. СК – сейсмический комплекс. Везде по всей стране обозначается буквой Ф.

СК-5 – нижнерифейский карбонатно-терригенный. Внутри этого комплекса есть тюрюшевская граница.

СК-4 – нижнерифейский терригенно-карбонатный. Представлен тремя подкомплексами. Кровля верхнего – кровля комплекса.

СПК-10 – нижнеколтасинский карбонатный. СПК – сейсмический подкомплекс. Его кровля – это VII.

СПК-9 – орланский карбонатно-терригенный. Его кровля – VI.

СПК-8 – верхнеколтасинский карбонатный. Его кровля совпадает с кровлей комплекса – V.

СК-4 и СК-5 присутсвуют только в Верхнекамской впадине, в других местах на фундаменте сразу залегает СК-3.

СК-3 – средний-верхний рифейский преимущественно терригенный. Отражающей границы четкой нет.

СК-2 – вендский терригенный. Отражающий горизонт также не выделяют.

СК-1 – палеозойский преимущественно карбонатный

СПК-7 – верхнедевонский терригенный. Мощность маленькая, но на нем очень много нефтепроявлений. Кровля обозначается III.

СТ-7 – эйфельская карбонатная. СТ – сейсмотолща. Кровля СТ-7 обозначается IV.

СПК-6 – верхнефранско – турнейский карбонатный. Этот комплекс основной по добыче нефти, поэтому его делят на разные сейсмические толщи (до четырех).

СТ-6 (1) – верхнефранско-турнейская карбонатная.

СТ-6 (2) – верхнефранско-турнейская терригенно-карбонатная.

СТ-6 (3) – верхнефранско-турнейская преимущественно терригенная. Связана с континентальными осадками

СТ-6 (4) – турнейская клиноформная. Тоже континентальная и связана с размывом.

СПК-5 – визейский терригенный. Очень хороший маркирующий горизонт. У него обе границы называются II.

СПК-4 – верхневизейско-башкирский карбонатный.

СПК-3 – верейский терригенно-карбонатный. Тоже достаточно хорошо маркируется, поэтому его называют I.

СПК-2 – среднекаменноугольный – нижнепермский сульфатно-карбонатный.

СПК-1 – верхнепермский терригенный. Идет до поверхности земли. Он включает и мезозой (там где есть) и кайнозой. Называется ВОГ – верхний отражающий горизонт.

ВОГ может быть что угодно А^т, А^к, С^п и С^к, U, Kz, K, Т.

А^т и А^к – артинские отложения терригенные и карбонатные.

С^п и С^к – подошва или кровля солей.

U – шешминский горизонт. Северо-запад.

Kz – казанский ярус.

К – кунгур.

Т – татарский ярус.

Задание 11.

Глубина залегания рассчитывается как:

V_инт = 3600 м/с, Δt_Ф = 0,035 с.

V_инт^K-I = 4000 м/с, Δt_Ф ^K-I = 0,045 с.

V_инт^K-II = 4500 м/с, Δt_Ф ^K-II = 0,05 с.

V_инт^II-III = 5200 м/с, Δt_Ф ^II-III = 0,054 с.

Дальнейшие вычисления идут от горизонта II. Надо посчитать только до III.

Выбираем 7 любых пикетов. Посчитать все значения глубин и построить положение отражающих горизонтов.
