Деление дерева на части. Измерение длины ствола и его части. Таксационные показатели ствола.
Всякое дерево морфологически разделяется на 3 части: корни, ствол, крону. На основании многих наблюдений считают, что на ствол приходится 60 ‑ 80%, на крону – 5 ‑ 25% и на корни – 5 ‑ 30% общего объема дерева. Кроме морфологического деления дерево можно разделить на части в зависимости от производственного использования. Его делят так:
- ствол ‑ на деловые сортименты, дрова, отходы (кора от деловых сортиментов и вершинка);
- крону ‑ на дрова, сучья, лапку (тонкие ветви с хвоей или листьями);
- пни и корни ‑ на дрова (у некоторых пород на сырье для химической переработки).
При таксации отдельного дерева определяют его объем, устанавливают выход сортиментов и выявляют приросты. Для характеристики ствола устанавливают следующие его таксационные показатели:
1) высоту (длину) h;
2) диаметр на высоте груди d (на высоте 1.3 м от шейки корня) c индексом 1.3;
3) площадь сечения на высоте груди g1.3;
4) объем V;
5) действительный сбег;
6) коэффициент формы;
7) видовое число ствола f;
8) возраст дерева;
9) прирост Z;
10) качество ствола (товарную структуру) ‑ выход деловой древесины в процентах от общего объема ствола.
Для измерения длины ствола срубленного дерева применяют 10-метро-вые или 20-метровые рулетки, а для измерения коротких отрезков - обыкновенный метр или двухметровый шест.
Длину ствола срубленного дерева и отдельного его отрезка измеряют с точностью 0.1 м. Если при измерении длины ствола допущена ошибка, то она далее вызывает равновеликую по величине и знаку ошибку в объеме, т.е.:
Инструменты для измерения толщины ствола
Для измерения диаметров ствола применяют мерную вилку, а для измерения диаметров на торцах отрезков ствола ‑ мерную скобу или метр (иногда мерную вилку).

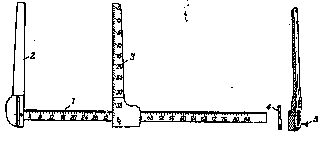

Мерная вилка (рис. 1) состоит из 3-х частей: мерной линейки 1 и двух ножек 2 и 3. На широких сторонах линейки сделаны выемки глубиной 1 мм, в которых нанесены соответствующие деления. На одном конце мерной линейки неподвижная ножка плотно под прямым углом скрепляется линейкой. В утолщенной части подвижной ножки 3 сделан прямоугольный прорез, при помощи которого ножку насаживают на мерную линейку. Перпендикулярность подвижной ножки линейки и свободное передвижение ее обеспечивается специальной фигурно пластинчатой пружиной 4, которая вставлена в прорез ножки, и стопором 5.
Рис.1. Стандартная
мерная вилка:
1
‑ мерная
линейка;
2 ‑ неподвижная ножка;
3 - подвижная ножка; 4 ‑ фигурно-пластинчатая пружина;
5 ‑ стопор

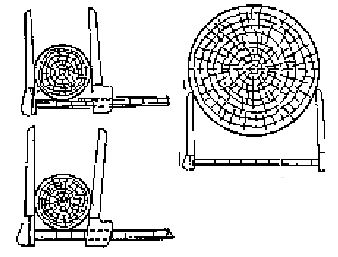

Стандартная мерная линейка имеет 84 сантиметровых деления; длина ножек мерной вилки ‑ 50 см. Необходимо, чтобы их длина была не менее половины толщины измеряемого дерева, в противном случае будет измеряться не диаметр, а хорда (рис.2).
Рис. 2. Обмер ствола мерной вилкой:
а – правильный; б ‑ неправильный; в ‑ измерение диаметра неисправной вилкой
К мерной вилке предъявляют следующие требования:
1) ножки ее должны быть параллельны между собой и перпендикулярны мерной линейке;
2) подвижная ножка должна плавно передвигаться по мерной линейке;
3) деления на линейке должны быть верными и четкими;
4) прорез подвижной ножки должен быть неразработанным, а стопор и пружина ‑ исправными.
Для измерения диаметров бревен иногда применяют мерную скобу, которая представляет собой линейку прямоугольного сечения 30 10 мм и длиной 0.6 ‑ 1 м. На обеих сторонах линейки нанесены деления в сантиметрах и полусантиметрах (рис. 3).
Один конец скобы для удобства сделан в виде ручки, а в другой с обеих сторон по толщине линейки врезаны металлические пластинки. Одна из них загнута под прямым углом, огибает торец линейки и выступает на 1 см за узкую сторону линейки. Этим выступом (крючком) захватывают торец бревна при измерении. При обмере диаметра неокоренных бревен крючок вгоняют под кору так, чтобы он не захватывал луб. При нечистой окорке и неокоренных бревнах для измерения диаметра лучше пользоваться метром или линейкой.
Рис. 3. Мерная скоба и измерение диаметра бревна
