3.2.2. Определение несущей способности свай по грунту.
Определение длины сваи.
Длина сваи определяется по формуле:
-
глубина заделки сваи в ростверк
Т.к.
на сваи передаётся вертикальная сжимающая
нагрузка. Заделка выпусков арматуры в
ростверк в этом случае не обязательна.
-
глубина забивки сваи в несущий слой
грунта
Т.к. несущим слоем для опирания сваи
является песок средней крупности.
-
расстояние от подошвы фундамента до
кровли несущего слоя грунта (глины
полупластичной)
Принимаем сваю С50.30-1-6 (с поперечным армированием 410 S240, класс бетона С16/20).
Несущую способность для сваи, защемлённой в грунте находят по формуле:
(3.18)
U – периметр поперечного сечения сваи, U =1.2 м.
-
коэффициент работы сваи в грунте

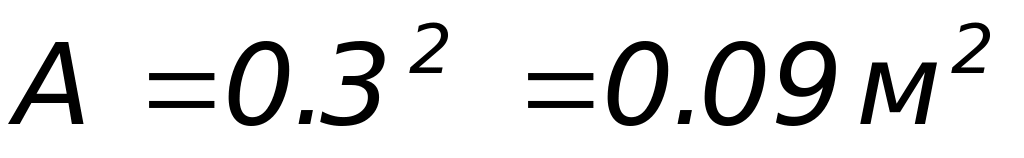

А – площадь
поперечного сечения сваи,
-

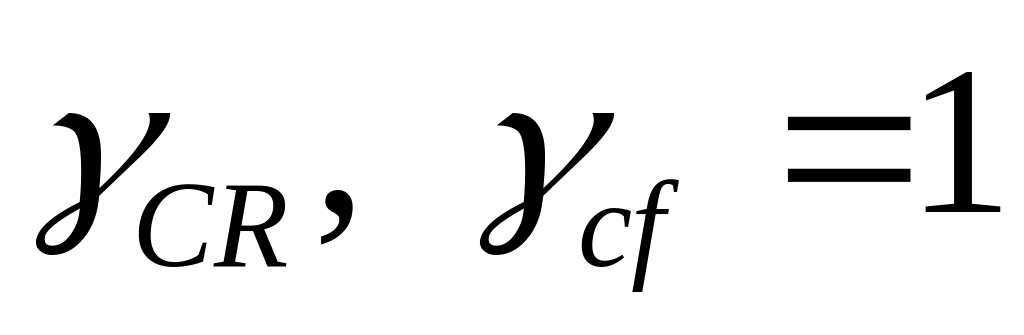

коэффициенты условий работы грунта
соответственно под нижним концом и по
боковой поверхности сваи
hi – толщина i-ого слоя грунта, соприкасающегося с боковой поверхностью сваи, м.
Rf – расчетное сопротивление i-ого слоя грунта по боковой поверхности сваи, кПа.(табл. 18[1])
R – расчетное сопротивление i-ого слоя грунта под нижним концом сваи, кПа.(табл. 17[1]).

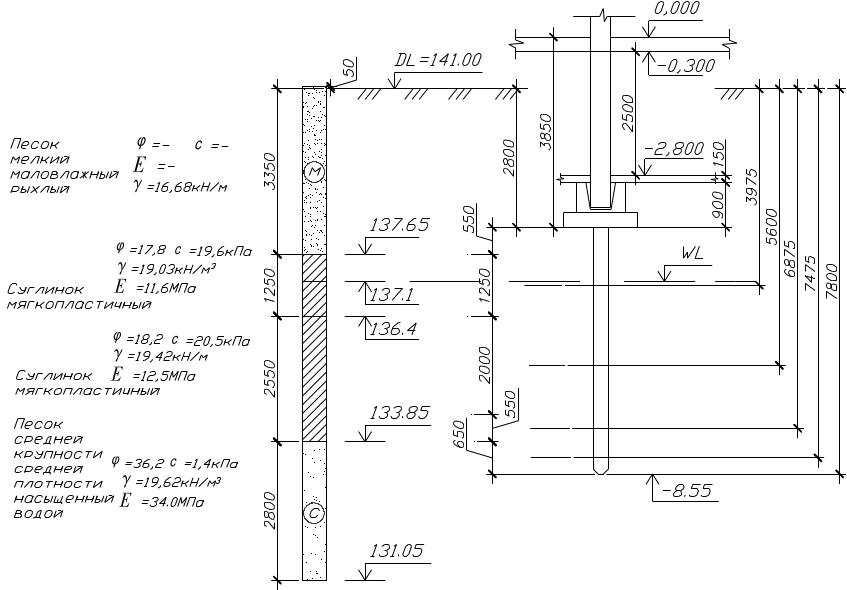

Рисунок 3.4. Схема к определению несущей способности сваи.
При z0=7,8м; R=3780кПа; AR=0.093780=354,38кН.
z0,м |
fi,кПа |
hi,м |
|
3.975 |
18.35 |
1.25 |
22.94 |
5.6 |
19.0 |
2 |
38 |
6.875 |
19.84 |
0.55 |
10.91 |
7.475 |
60.95 |
0.65 |
39.62 |
|
|
Сумма |
111,47 |
Расчетно-допустимая нагрузка на сваю по несущей способности грунта оснований сваи:
- для промышленных
и гражданских сооружений.
Расчетная нагрузка на сваю по материалу:
,
где:
m – коэффициент условий работы сечения, равный 1.0;
- коэффициент продольного изгиба ствола, равный 1.0;
Аb=0.09 м2 – площадь поперечного сечения (бетона) сваи;
fyd=218МПа (S240) – расчётное сопротивление сжатию арматуры;
fcd=10,67МПа – расчётное сопротивление бетона сжатию (для бетона марки C16/20 );
As=3.14см2=0.000314м2 (410)- площадь поперечного сечения сжатой арматуры;
;
Для
дальнейшего расчёта принимаем меньшее
значении N, т.е.
.
3.2.3. Определение количества свай в кусте.

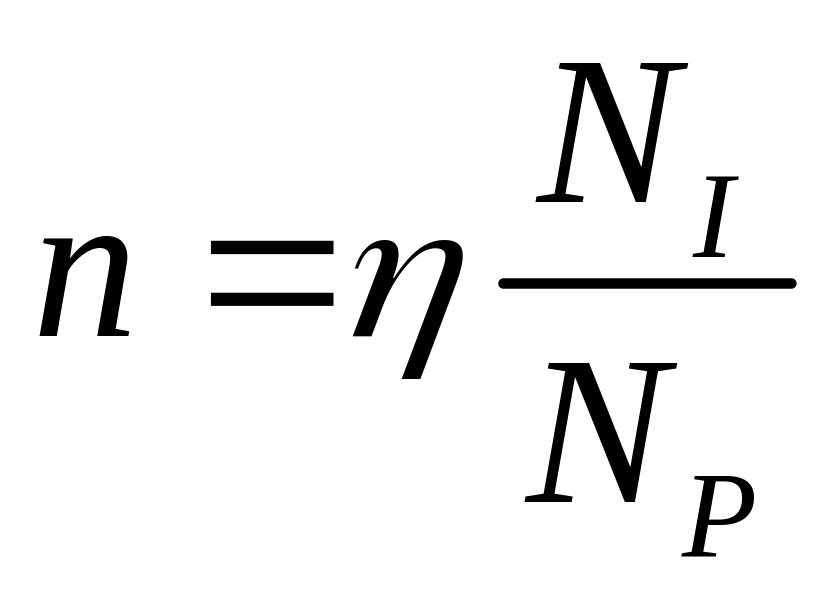

Предварительное количество свай в фундаменте определим по формуле:
,
(3.19)
где:
-расчётная
нагрузка на фундамент, кН;

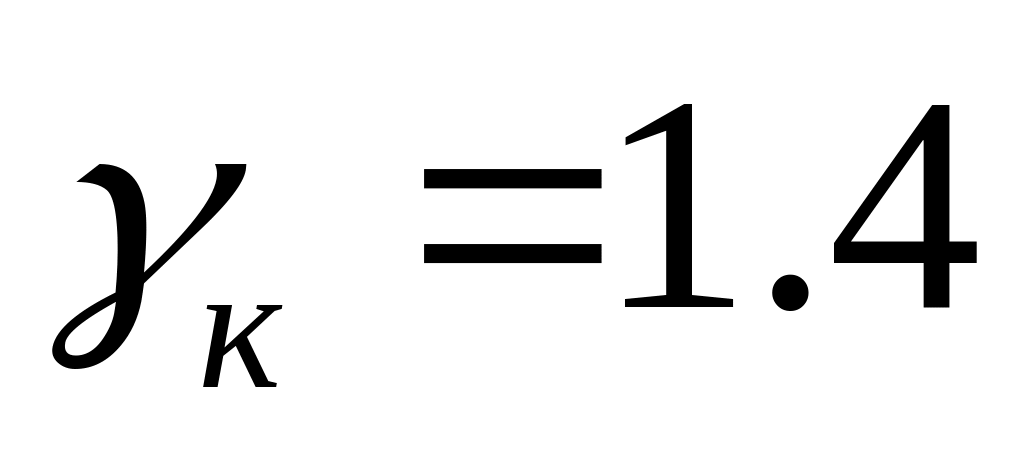

осреднённый
коэффициент надёжности.
-

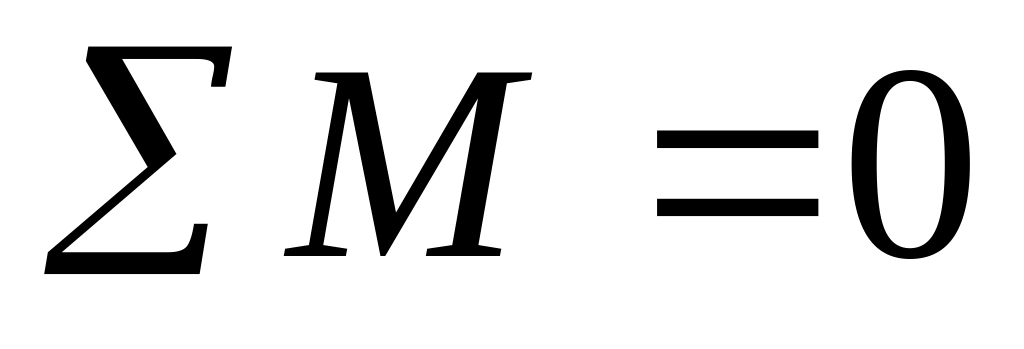

коэффициент, учитывающий действие
момента(
);
шт.

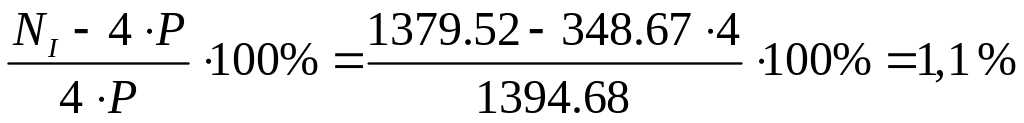

Недогрузка
составляет:
