3.3.6. Расчёт фундаментов по несущей способности.
Размеры фундамента
в плане
.
Высота фундамента
,
сечение колонны
.
При конструировании необходимо соблюдать следующие требования: зазоры между стенками стакана и колонной понизу принимаются не менее , по верху – . Принимая толщину стенок стакана , получим следующие размеры подколонника в плане:
Принимаем одну ступень:
Высота подколонника:
Определяем глубину стакана:
Размеры дна стакана в плане:
Принимаем защитный слой бетона для арматуры подошвы 30 мм. Схема представлена на рис.3.8:

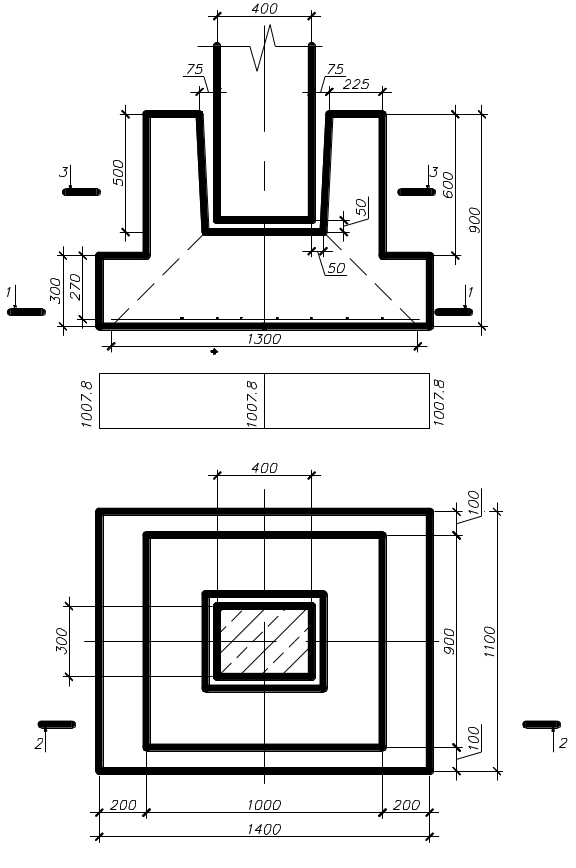

Рисунок 3.8. Конструктивная схема фундамента.
Принимаем для бетона класса расчётные характеристики:
,
,
тогда
Расчётные характеристики для арматуры класса S400: .
Проверяем прочность фундамента на продавливание плитной части.
Для центрально нагруженных прямоугольных фундаментов расчёт производится по условию:
где: - расчетная продавливающая сила;
- коэффициент, принимаемый равным 1;
- расчетное сопротивление бетона растяжению;
-среднее арифметическое значение периметров верхнего и нижнего основания пирамиды продавливания.
Продавливающая сила -
Расчёт фундаментов по прочности производится на расчётные усилия, взятые с осреднённым коэффициентом надёжности .
Таким образом, принятая высота плитной части достаточна.
Расчёт рабочей арматуры плитной части фундамента.
Площадь сечения арматуры, параллельной стороне l в сечении 1-1:
где –
Принимаем
арматуру: 8Ø14 S400
(
с шагом S=150мм
Площадь сечения арматуры, параллельной стороне b в сечении 2-2:
где –
Принимаем
арматуру 10 Ø12 S400
(
с
шагом S=150мм.
Расчёт армирования подколонника и его стаканной части.
Т.к. стенка стакана по верху меньше глубины стакана , то требуется армирование стакана. Продольную арматуру подколонника назначают в соответствии с конструктивными требованиями в количестве не менее 0,05% от площади поперечного сечения подколонника:
Принимаем с каждой стороны подколонника ,
Армирование стенок стакана производим конструктивно.
Диаметр арматуры сеток принимаем не менее 8 мм и 0,25 диаметра продольной арматуры стакана .
Принимаем .

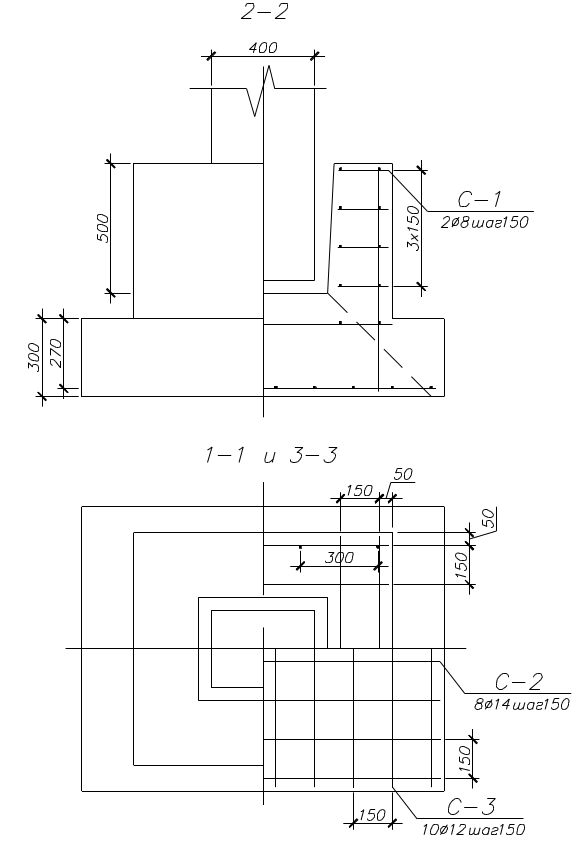

Рисунок 3.9. Армирование фундамента.
4. Технико-экономическое сравнение вариантов
Фундаменты на естественном основании:
Земляные работы:
Крепление стенок котлована досками:
Устройство ж/б фундаментов:

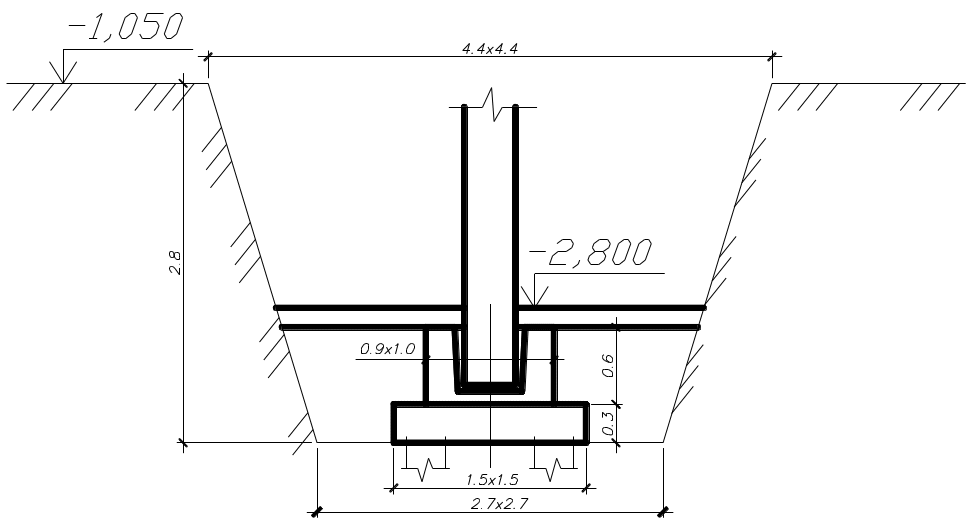

Рисунок 4.1. К определению объемов работ.
Свайные фундаменты:
Земляные работы:
Крепление стенок котлована досками:
Забивка свай:
Устройство ростверка:
Рисунок 4.2. К определению объемов работ.
Фундамент на искусственном основании:
Земляные работы:
Устройство песчаной
подушки:
Устройство ж/б фундаментов:

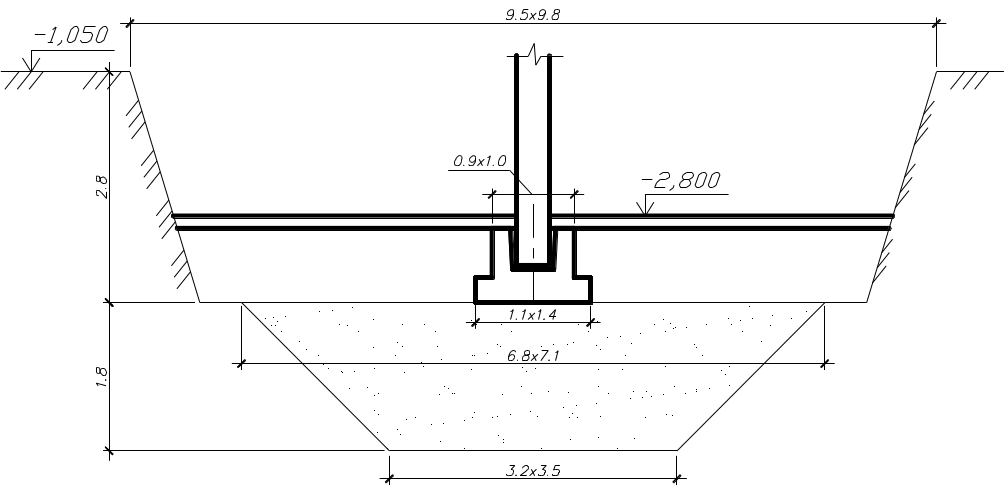

Рисунок 4.3. К определению объемов работ.
Технико-экономическое сравнение:
Таблица 4.1
Вариант 1. Фундамент на естественном основании.
№ |
Название работ |
Ед. изм |
Расценка на ед. изм. |
Объем работ |
Стоимость работ |
1 |
Разработка грунта под фундаменты |
м3 |
4,932 |
60,09 |
296,36 |
2 |
Крепление стенок котлована досками |
м2 |
0,85 |
36,92 |
31,38 |
3 |
Устройство ж/б фундаментов |
м3 |
31,0 |
2,52 |
78,12 |
405,86
Таблица 4.2
Вариант 2. Свайный фундамент.
№ |
Название работ |
Ед. изм |
Расценка на ед. изм. |
Объем работ |
Стоимость работ |
1 |
Разработка грунта под фундаменты |
м3 |
3,85 |
35,96 |
138,45 |
2 |
Крепление стенок котлована досками |
м2 |
0,85 |
30,24 |
25,7 |
3 |
Забивка ж/б свай |
м3 |
88,4 |
1,8 |
159,12 |
4 |
Устройство ж/б ростверков |
м3 |
31,0 |
1,22 |
37,82 |
361,09
Таблица 4.3
Вариант 3. Фундамент на искусственном основании.
№ |
Название работ |
Ед. изм |
Расценка на ед. изм. |
Объем работ |
Стоимость работ |
1 |
Разработка грунта под фундаменты |
м3 |
3,69 |
209,44 |
772,83 |
2 |
Устройство песчаной подушки |
м3 |
7,2 |
49,64 |
357,41 |
3 |
Устройство ж/б фундаментов |
м3 |
31,0 |
1,0 |
31,0 |
2184,04
По результатам расчета определили, что самым экономичным является второй вариант – свайные фундаменты.
