9. Нанесение угловых размеров

Угловые размеры наносятся в проекте только в том случае, если имеются углы, отличные от 90 гр. К сожалению, таких углов нет на плане этажа. Проставим на разрезах.

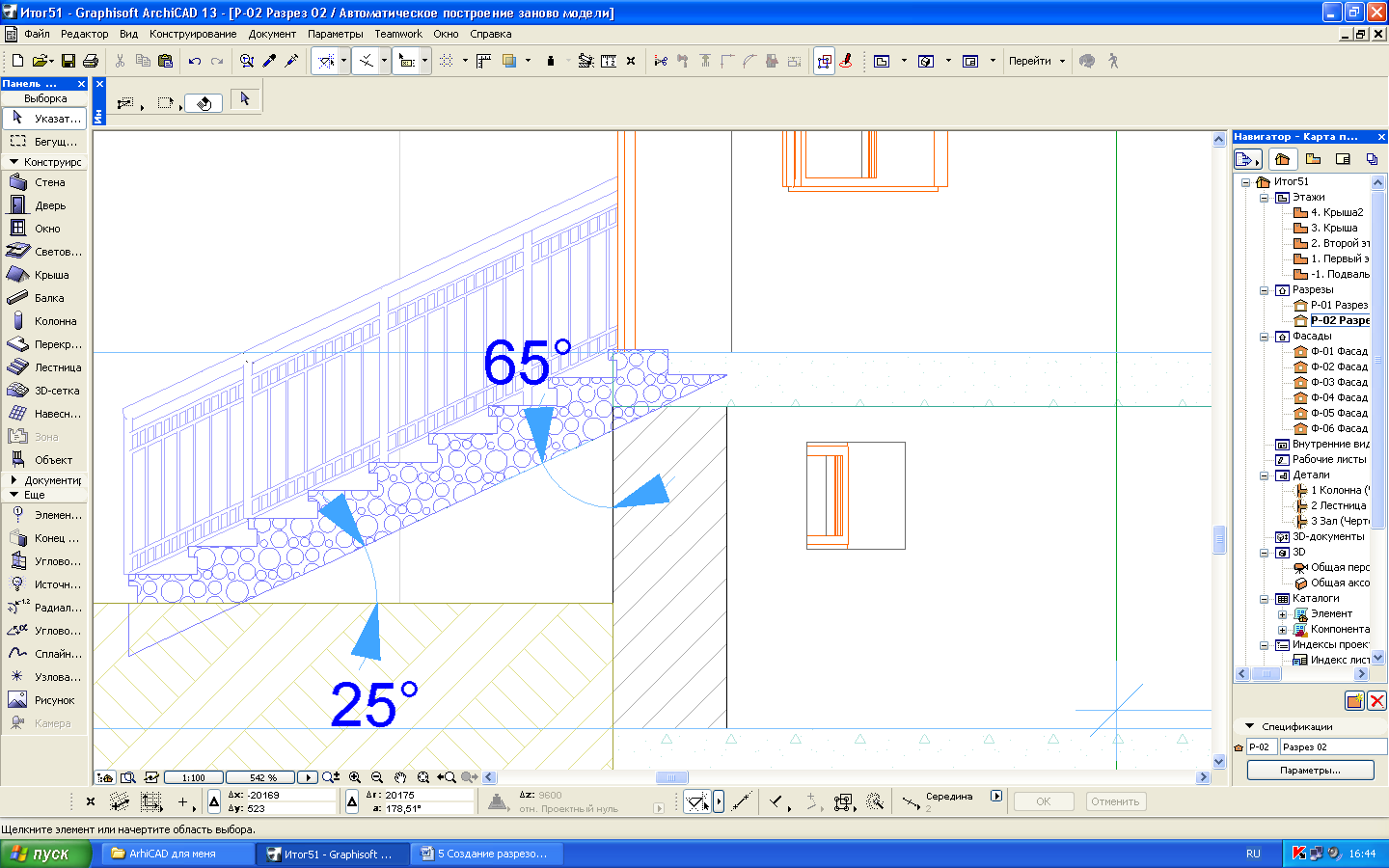

1. Перейдете на первый разрез проекта и активизируйте инструмент Угловой размер, щелкнув на соответствующей кнопке панели инстру­ментов.

2. На информационной панели выберите геометрический метод построения размера для острого угла.

3. На крыше отметьте щелчками мыши внутренние стороны двух соседних углов (по два щелчка на каждую сторону угла), и щелкните молоточком в месте расположения размерной линии.

4. Аналогично нанесите угловые размеры на втором разрезе на крыше и лестницах.

10. Создание текстовых блоков

Создайте на плане первого этажа два текстовых блока - название этажа (строчным текстом) и экспликацию его помещений (блочным текстом). Вот как это делается.

1. Перейдите на первый этаж проекта и активизируйте инструмент Текст, щелкнув на соответствующей кнопке панели инструментов.

2. Двойным щелчком мыши укажите точку привязки текстового блока и в поя­вившемся окне Текстовый редактор введите строку Первый этаж.

3. Завершите ввод текста нажатием клавиш Ctrl+Enter (или щелчком на кнопке ОК панели управления либо в свободном месте плана этажа).

4. Двумя щелчками мыши укажите прямоугольник для текстового блока шири­ной примерно в 10 шагов конструктивной сетки, то есть около 5000 мм.

5. В появившемся окне Текстовый редактор введите и отформати­руйте текст экспликации помещений. Введите конкретные значения площади помещений, расставленные ранее в проекте.

6. Чтобы завершить ввод и форматирование текста, нажмите клавиши Ctrl+Enter или воспользуйтесь любым другим способом из числа указанных выше.

Отредактировать текстовый блок можно стандартными для 2D-объекта метода­ми либо в окне текстового редактора, которое можно открыть двойным щелчком на текстовом блоке.

11. Создание выносных надписей

Нанесите несколько выносок в про­екте.

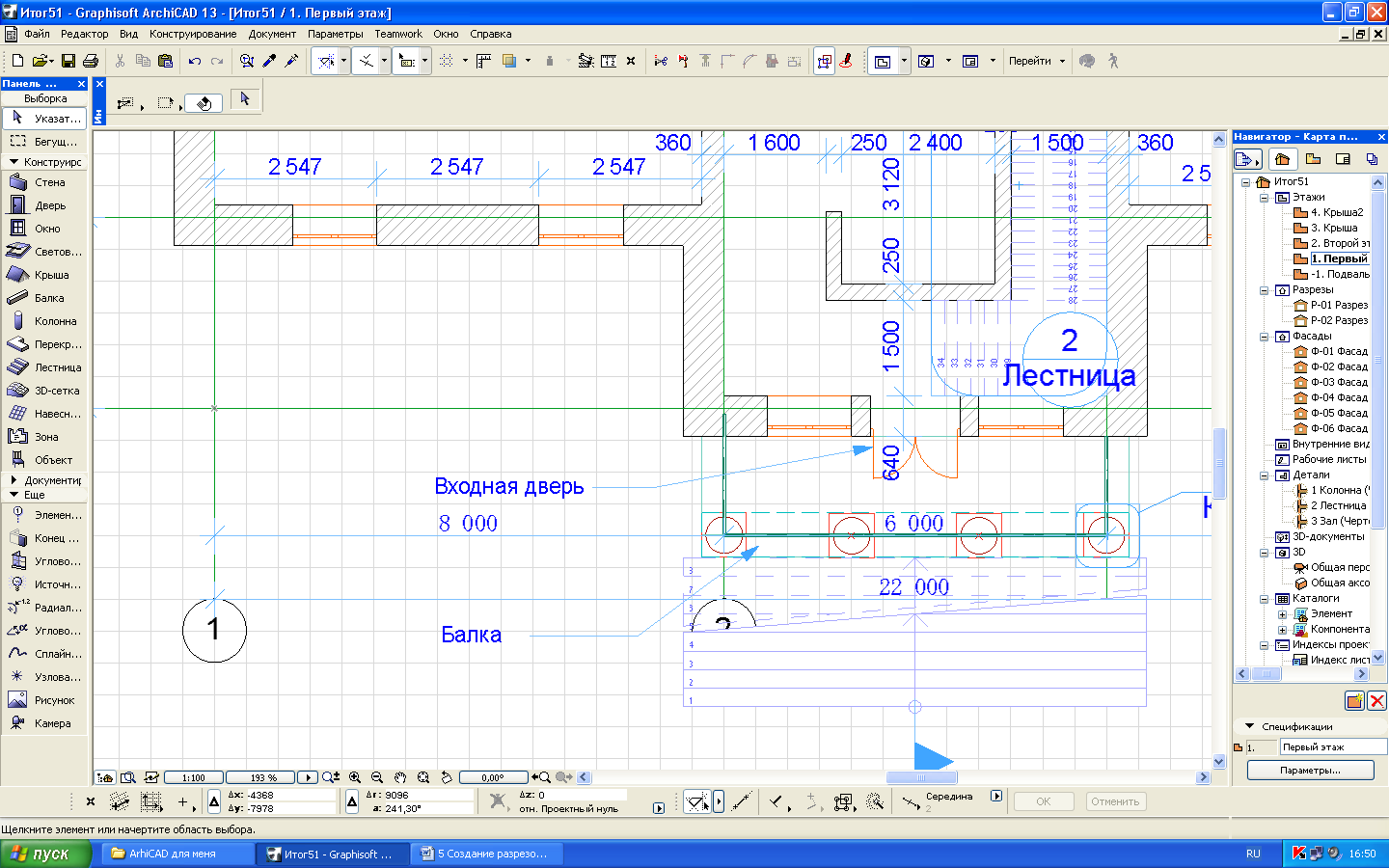

1. Перейдите на Первый этаж и двойным щелчком на кнопке инструмента Выносная надпись панели инструментов откройте диалоговое окно настрой­ки параметров выносной надписи.

2. В первом разделе указанного окна выберите тип выноски - независимая.

3. Первым щелчком мыши укажите входную дверь, вторым щелчком - начало полки выносной линии, третьим - конец полки. Теперь у вас есть два вариан­та действий:

• если вы переместите курсор мыши (за ним потянется пунктирный прямо­угольник) и щелкнете ее кнопкой, для выноски будет создан текстовый блок с автоматическим переносом строк;

• если вы щелкнете кнопкой мыши на конце полки выносной линии (он ука­зан жирным крестиком, а курсор на нем примет вид галочки), ширина созданного текстового блока будет определяться самой длинной его строкой.

И введите текст выносной надписи Входная дверь

4. Аналогично создайте выноску Балка

12. Автоматическое нанесение размеров

в ArchiCAD предусмотрена функция автоматического создания размеров, и при умелом использовании она может полностью заменить их ручное нанесение. В автоматическом режиме можно расставлять размеры двух типов - наружные и внутренние. Для примера ниже будут расставлены размеры элементов на эта­же Подвальный.

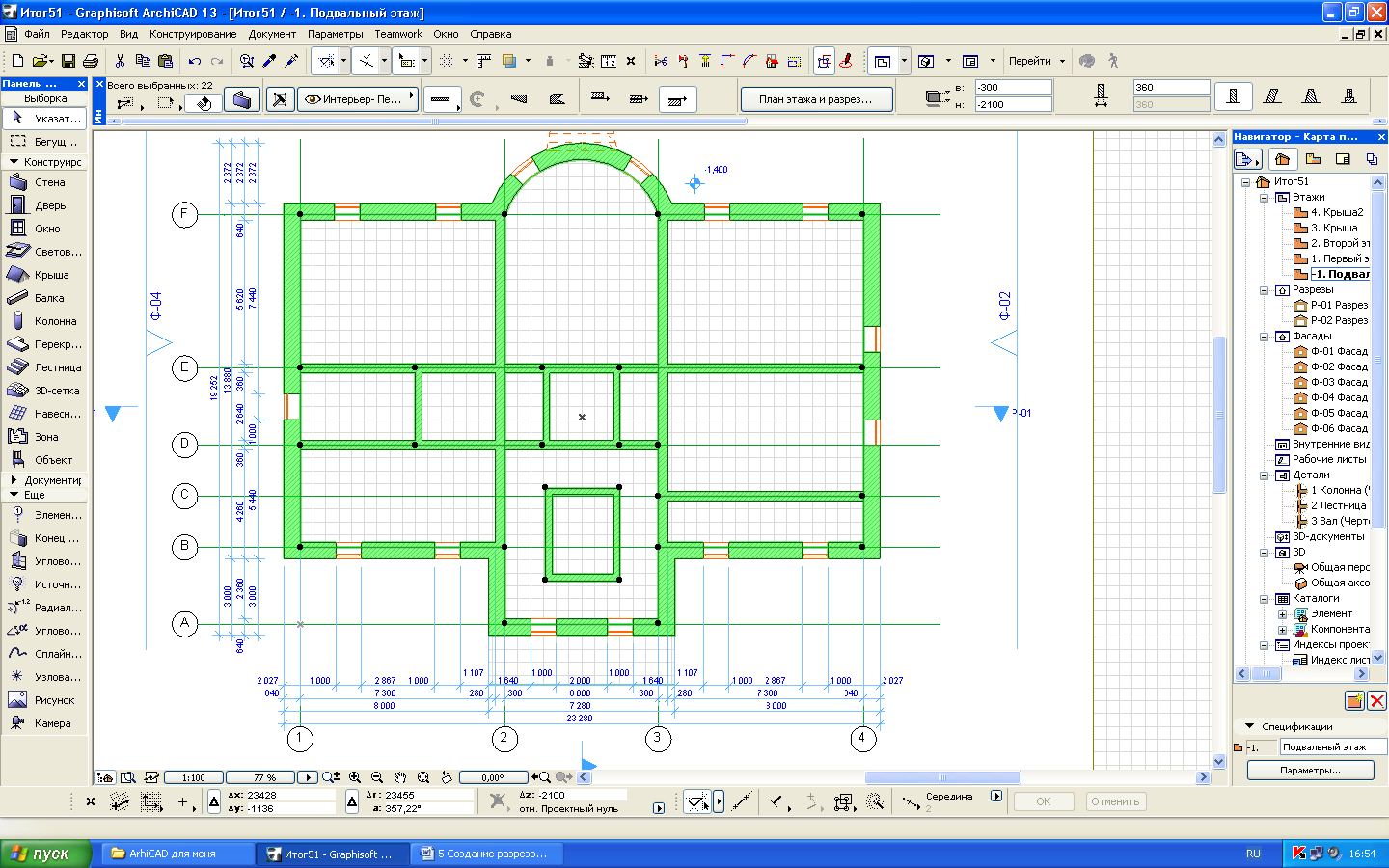

1. Начните с внешних размеров. Сначала проверьте настройку параметров ли­нейного размера. Проследите за тем, чтобы не было выбрано создание отмет­ки высоты, иначе после выполнения указанной ниже команды будет выведе­но окно предупреждения с предложением выбрать другой тип линейного размера. Перейдете на этаж Подвал, выделите все стены и выполните команду Документ/Дополнение к документу/Автопроставляемые размеры/Внешние размеры).

2. В открывшемся диалоговом окне Автопроставляемые размеры два расположенных в верхней части пе­реключателя позволяют задать узловые точки окон и дверей – центральную или угловые - которые будут использованы в качестве точек привязки раз­меров. Значение в поле ввода определяет промежуток между размерными линиями. При установке флажка размеры выделенных элементов будут на­несены с четырех сторон, в противном случае только с той стороны, где построена направляющая линия. Задайте параметры, указанные на рисунке 6, и щелкните на кнопке ОК.

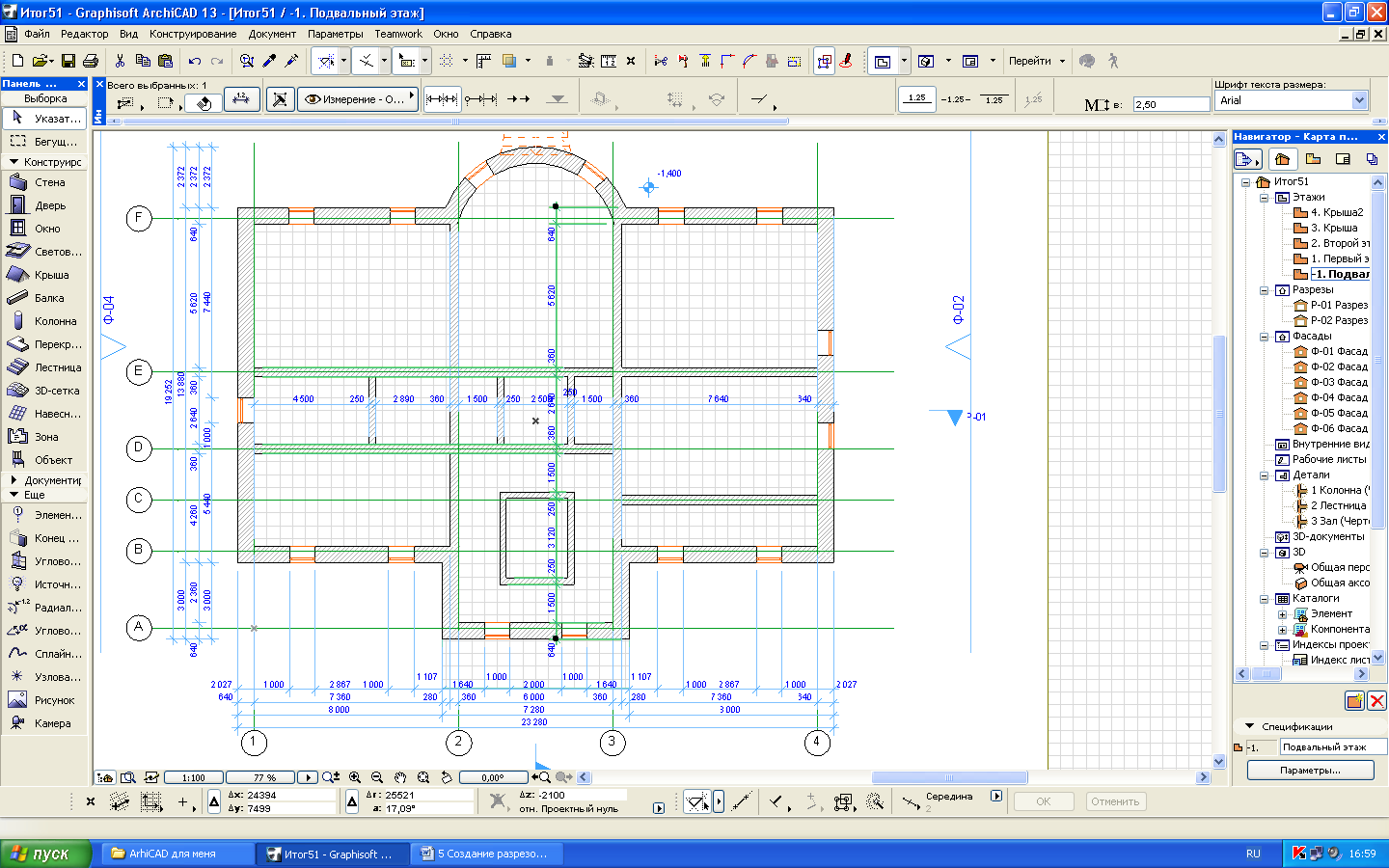

3. Теперь нужно построить или выбрать направляющую линию, параллельно которой будут созданы размерные линии. В первом случае необходимо дву­мя щелчками мыши определить ее положение. Но вы сейчас просто щелкни­те на вертикальном или горизонтальном ребре любого элемента (не на узло­вой точке!), и курсор пример вид молотка.

4. Щелкните мышью в том месте, где должна расположиться внутренняя раз­мерная цепочка, и размеры будут расставлены.
