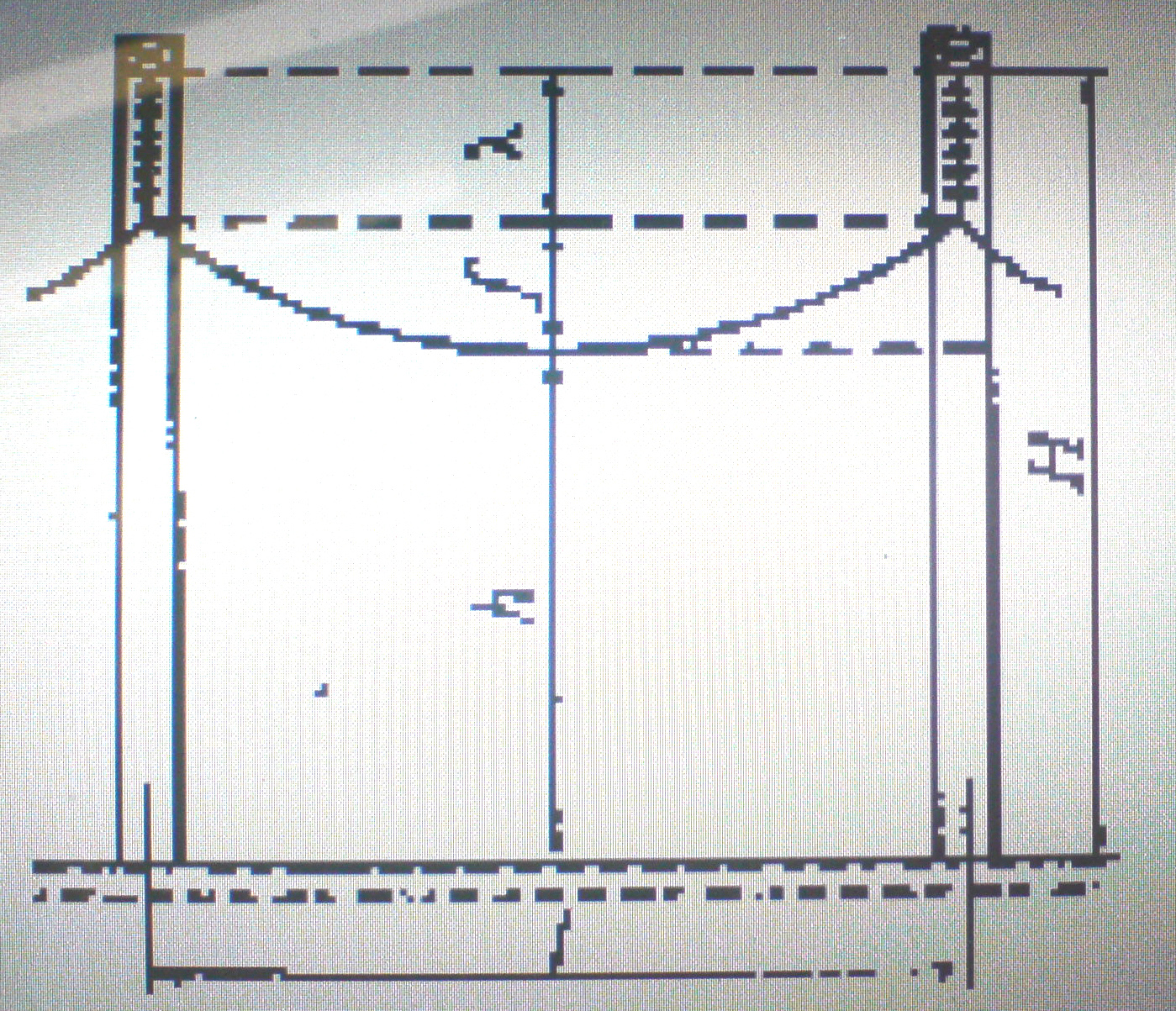

Выбор сечения проводников

В силовых сетях сечение проводников выбирается по расчетному току соответствующего участка сети по таблицам длительно допустимых токов нагрузок и проверяется по уставкам защитных аппаратов, в некоторых случаях выбранные сечения должны быть проверены по потере напряжения и по экономической плотности тока.

Проверки по экономической плотности тока не подлежат:

а) Сети промышленных предприятии и сооружения до 1000 В, при числе часов использования максимальной нагрузки до 5000 часов.

б) ответвления к отдельным электроприемникам напряжением до 1000 В, а так же осветительные сети промышленных предприятии, жилых и общественных здании проверенные по потери напряжения.

г) сборные шины электроустановок всех напряжении

д) проводники идущие к сопротивлениям, пусковым реостатам и т.д.

е) сети временных сооружении, а так же устройства с малым сроком службы (до 5 лет)

В осветительных сетях сечение проводников определяются расчетом сети по потери напряжения и должны быть проверены по нагреву в соответствии с таблицами «длительно допустимых токовых нагрузок и уставок защитных аппаратов».

Допускаемая нагрузка проводников должна быть не менее 100% расчетного тока соответствующего участка сети (за исключением ответвлении короткозамкнутым двигателем).

Ответвления к короткозамкнутым ответвлениям должны иметь пропускную способность не менее:

1.не в взрывоопасных помещениях – 100% номинального тока электродвигателя.

2.во взрывоопасных помещениях - 125% номинального тока электродвигателя.

Номинальные токи плавких вставок предохранителей и токи уставок автоматических выключателей служащих для защиты отдельных участков сети, Во всех случая следует выбирать по возможности минимальными, но таким образом что бы аппараты защиты не отключали электроустановки при кратковременных перегрузках. (пусковые токи, токи при самозапуске и т.д.)

Наиболее допустимые кратности токов защитных аппаратов по отношению к длительной нагрузки проводников определяются в зависимости:

1.от требовании к сети с точки зрения защиты ее от перегрузок

2.от типа защитного аппарата

3.от рода изоляции проводников

Для ответвления к приемникам повторно кратковременного режима работы предельные кратности относятся к допустимым длительным нагрузкам проводников, а не к нагрузкам, пересчитанным по повторному включению (ПВ).

Если пропускная способность проводников меньше требуемой по отношению к защитному аппарату, то сечение проводников должно быть увеличено.

Учебник «Липкин» страница 200, параграф 5.4»

Выбор сечение проводов и кабелей выше напряжением выше 1000В, по условиям нагрева, в зависимости от расчетного значения длительно допустимой токовой нагрузки, при нормальных условиях прокладки, выбирают из двух соотношении:

1. по условию нагрева длительным расчетным током –

I норм.доп.≥ I дл./К попр.

К - поправочный коэффициент на условия прокладки проводок и кабелей (берется из ПУЭ) за частую равен=1

I дл. – длительный ток протикающии по проводнику ном.

I норм. доп. – допустимый ток проводника

2. по условию соответствия выбранному аппарату максимальной токовой защиты - I норм.доп.≥ Кзащ.*Iзащ/ К попр.

Iзащ – коэффициент защиты или кратность защиты – это отношение длительно допустимого тока для провода или кабеля к номинальному току или току срабатывания защитного аппарата. «I норм.доп/ I ном (I ср.защ)» Номинальный ток или ток срабатывания защитного аппарата.

Учебник «Липкин» Таблица 5.9»

Согласно ПУЭ сети разделяются на две группы:

1.защищаемые от токов перегрузки и токов короткого замыкания

2.защищаемая только от токов КЗ

К защите от перегрузки подлежат сети:

1.внутри помещении проложенные открыто не защищенными изолированными проводниками и с горючей оболочкой

2. внутри помещении проложенными защищенными проводниками в трубах, в несгораемых строительных конструкциях и т.п.

3. осветительные сети в жилых, общественных и торговых помещениях, служебно-бытовых помещениях промышленных предприятий, включая сети для бытовых и переносных электроприемников, а так же в пожароопасных производственных помещениях.

4. силовые сети в промышленных предприятиях, в жилых и общественных зданиях, в торговых помещениях, когда по условию технологического процесса или режиму работы сети может возникать длительная перегрузка проводов и кабелей.

5. сети всех видов во взрывоопасных наружных установках, не зависимо от техпроцесса и режимов работы сети.

Номинальный ток защищающего от перегрузки, теплового расцепителя, автоматического выключателя или нагревательного элемента теплового реле, выбирают только по длительному расчетному току линии. Iтi≥ Iдл.

Номинальный ток электромагнитного или комбинированного расцепителя автоматических выключателей выбирают аналогично. То есть Iэл.к.≥ Iдл. (Комбинированный расцепитель- это в нем и электромагнитный и тепловой расцепитель).

Ток срабатывания «отсечки» электромагнитного или комбинированного расцепителя, проверяют по максимальному, кратковременному току линии. Iср.электромагнитного расц..≥ 1.25*Iмаксимальный

Длительный расчетный ток линии питающий двигатель с короткозамкнутым ротором для не взрывоопасных помещении равен номинальному току двигателя Iдл=Iн.дв, а для взрывоопасных помещении Iдл=Iн.дв *125% .
