2.8 Расчет критериев пожарной опасности технологического процесса. Расчет кэффициента участия горючих газов и паров во взрыве

(19)

(20)

Рн=0,126

_{Снпрп%=0,99%}

m=0,9кг≤

0,0084

Коэффициент участия Z горючих газов и паров не нагретых выше температуры окружающей среды легковоспламеняющихся жидкостей при сгорании газопаровоздушной смеси для заданного уровня значимости (уровень значимости - вероятность того, что значение концентрации С превысит значение математического ожидания этой случайной величины ) рассчитывают по формулам:

при и

0,0224<0,5*18 и 0,0084<0,5*6

, (21)

где m - масса газа или паров ЛВЖ, поступающих в помещение в соответствии с А.6 и А.11 [9] соответственно, кг;

d - допустимые отклонения концентраций при задаваемом уровне значимости , приведенные в 8.2;

X_НКПР, Y_НКПР, Z_НКПР - расстояния по осям X, Y, Z от источника поступления газа или пара, ограниченные нижним концентрационным пределом распространения пламени, соответственно, м; рассчитываются по формулам Приложения 8.

l, b - длина и ширина помещения, соответственно, м;

F - площадь пола помещения, м²;

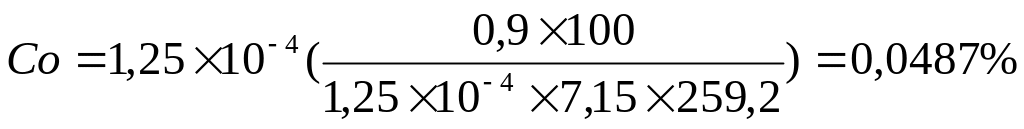

С₀ - предэкспоненциальный множитель, % (об.).

- при отсутствии подвижности воздушной среды для паров легковоспламеняющихся жидкостей:

, (22)

где С_н - концентрация насыщенных паров при расчетной температуре t_р, °С, воздуха в помещении, % (об.). Концентрация С_н может быть найдена по формуле

, (23)

где Р_н - давление насыщенных паров при расчетной температуре (находится по справочной литературе), кПа;

Р₀ - атмосферное давление, равное 101 кПа;

r_п - плотность паров, кг/м³;

2.9 Расчет категории производственного помещения по взрывопожарной и пожарной опасности

Определение категорий помещений по взрывопожарной и пожарной опасности следует проводить по методике, изложенной в Приложениях А, Б СП 12.13130.2009

;

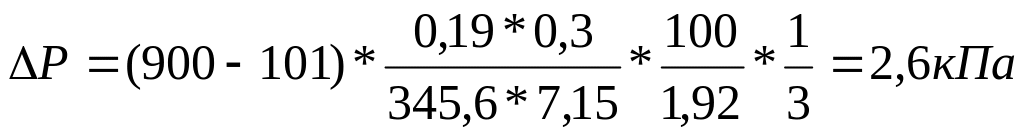

где Р_max - максимальное давление, развиваемое при сгорании стехиометрической газовоздушной или паровоздушной смеси в замкнутом объеме, определяемое экспериментально или по справочным данным. При отсутствии данных допускается принимать Р_max равным 900 кПа;

Р₀ - начальное давление, кПа (допускается принимать равным 101 кПа);

т - масса горючего газа (ГГ) или паров легковоспламеняющихся (ЛВЖ) и горючих жидкостей (ГЖ), вышедших в результате расчетной аварии в помещение, вычисляемая для ГГ , а для паров ЛВЖ и ГЖ , кг;

Z - коэффициент участия горючего при сгорании газопаровоздушной смеси. ;

V_св - свободный объем помещения, м³;

r_г,.п - плотность газа или пара при расчетной температуре t_р кг/м³, вычисляемая по формуле

С_ст - стехиометрическая концентрация ГГ или паров ЛВЖ и ГЖ, % (об.), вычисляемая по формуле

,

где - стехиометрический коэффициент кислорода в реакции сгорания;

n_c, n_H, n_O, n_X - число атомов С, Н, О и галоидов в молекуле горючего;

К_н - коэффициент, учитывающий негерметичность помещения и неадиабатичность процесса горения. Допускается принимать К_н равным трем.

;

Т.к. давления взрыва в помещении меньше 5 кПа, то помещение относится к категории В1-В4.

Q=745×21,458=15986,21 мДж

Повышаем категорию помещения:

Q≥0,64

15986,21>0,64×1400×9=8064 мДж

Т.к. условие количество пожарной нагрузки выполняется повышаем категорию помещения до В2.
