Содержание

Задание на расчет курсового проекта…………………………………….…….3 Справочные данные…………………………………………………………..….3

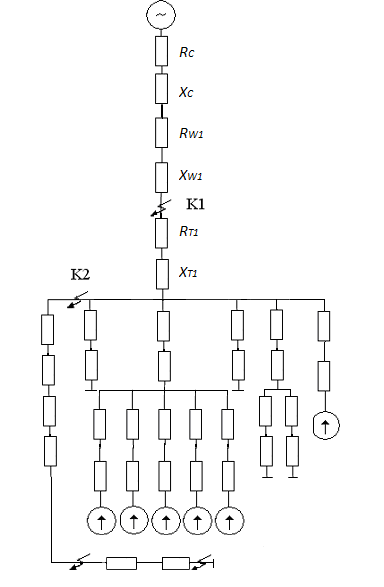

Схема замещения……………………………………………………...…………4

Определение параметров схемы замещения прямой последовательности…..4

Расчет начальных значений токов трехфазного к.з………………………..…..7

Расчет ударного тока трехфазного к.з………………………………...………..11

Схема замещения обратной последовательности………………………..……13

Схема замещения нулевой последовательности………………………………15

Расчёт периодической составляющей токов двухфазного к.з………….…….16

Расчёт периодической составляющей токов однофазного к.з………………..17

Список литературы………………………………………………...……………19

З адание

Исходные данные:

система: S_c”=2000 МВА

-АС-70, 30 км, тросы не заземлены;

-ТМ-1600/35 ;Y_н /∆

-ААБ2Л, 35 , 150 м;

-ААБ2Л, 70 , 220 м;

-ААБ2Л, 50 , 70 м;

-ААШВ, 35 , 160 м;

-ААШВ, 70 , 160 м;

-ВВГ, 35 , 70 м;

-ТМ-63/6; ∆/Y_н

-А4-400Х-8У, 3 шт;

Преобразовательная установка S=50 кВА;

сторонняя нагрузка - S=50 кВА,

отрасль-сельсхое хозяйство;

Z₁=0.0404+j0.202; Z₂=0.0404+j0.202,

E_нг=0.908рабочий ток нагрузки по - 45А;

шинопровод на ТП и СП отсутствует

Рассчитать во всех точках ток трехфазного, однофазного (если необходимо) и двухфазного короткого замыкания и ударный ток трехфазного короткого замыкания.

Справочные данные

-АС-70 , 3,5;

- ТМ-1600/35: , , ;

; ;

-ААБ2Л, , ;с

-ААБ2Л, , ;

-ААБ2Л, , ;

W₅-ААШВ, , ;

-ААШВ, , ;

-ВВГ, , ;

-ТМ-63/6: , , ;

- А4-400X-8У P_H=250, , cosφ_H=0,807, η=0,932

n_ном =737, К_п =5 , М_п = 1 , М_м = 1,9

Определение параметров схемы замещения прямой последовательности

Составим схему замещения, для каждого элемента определяем активное и индуктивное сопротивление, для уровней 1 и 2 определяем сопротивление в относительных единицах, для уровня 3 – миллиомах.

Используем приближенное приведение.

О пределяем базисные условия:

базисная мощность- S=1000 МВА

базисное напряжение 1-

базисное напряжение 2-

базисное напряжение 3-

Система

; х_с=

; R_c=

ЭДС системы принимаем равным среднему номинальному напряжению,

; E_c=1

Воздушная линия

;

; Трансформатор Т1

= ;

;

Кабельные линии

;

;

Преобразовательная установка

Сопротивление преобразовательной установки

При расчете на номинальную мощность получаем: ; ;

=

Асинхронные двигатели:

X_M=

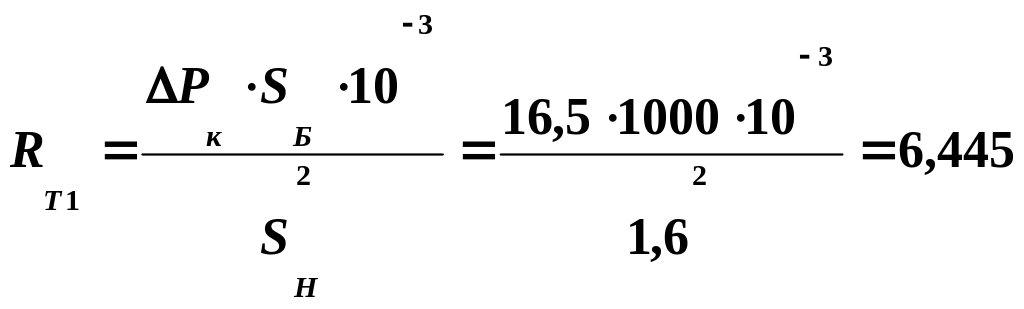

S_нд = =0,332

R_м=s_н ;

s_н=0,017

;

Нагрузка:

Эквивалентные параметры нагрузки:

;

=0,1+j0,22

;

=0,81e

Пересчитываем на базисные условия:

;

;

Индуктивное сопротивление системы до понижающего трансформатора.

;

X_cз =2141,43 мОм,

Для оценки сопротивления ТТ на ТП (для точки К3) предварительно определяем номинальный ток:

I_НТА=

R_ТА3=1,7 мОм; Х_ТА3=1,7мОм

Сопротивление ТТ на СП (для точки К4) определяем по току КЛ :

R_ТА4=7 мОм; Х_ТА4=11 мОм

Активное и индуктивное сопротивление прямой последовательности токовых катушек и переходных сопротивлений подвижных контактов автоматических выключателей.

Для ТП по номинальному току

R_КВ3=2,15 мОм; Х_КВ3=1,2 мОм

Для СП по номинальному току

R_КВ4=14 мОм; Х_КВ4=9 мОм

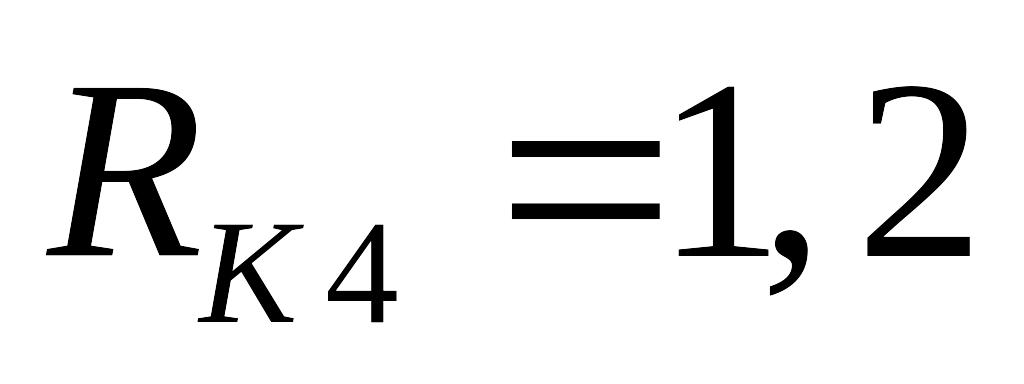

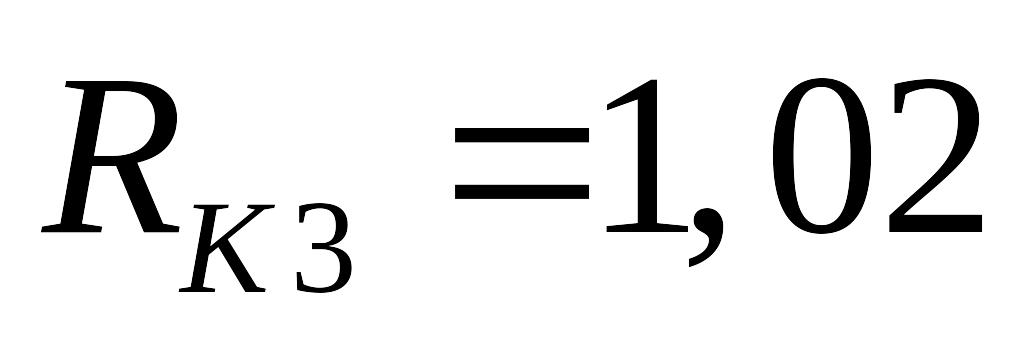

Суммарное активное сопротивление различных контактов и контактных

соединений

мОм; мОм.
