- •Новые материалы в металлургии
- •Содержание
- •Раздел 1. Материалы в современной технике
- •Раздел 2.Магнитные материалы
- •6.1 Общие сведения
- •7.1 Общие сведения
- •11.1 Общие сведения
- •Новые конструкционные материалы и область их применения
- •Классификация конструкционных материалов
- •Основные магнитные характеристики материалов
- •Магнитный гистерезис
- •Магнитомягкие материалы
- •Кремнистая электротехническая сталь
- •Сплавы с высокой начальной магнитной проницаемостью
- •Магнитодиэлектрики
- •Ферриты
- •Магнитотвердые материалы
- •Углеродистые и легированные стали мартенситной структуры
- •Литые высококоэрцитивные сплавы
- •Металлокерамические и металлопластические магниты
- •Магнитотвердые ферриты
- •Пластически деформируемые сплавы
- •Сплавы на основе редкоземельных элементов
- •Сплавы для магнитных носителей информации
- •Парамагнитные материалы
- •Проводниковые металлы и сплавы
- •Сверхпроводимость
- •Сверхпроводящие материалы и технология их производства
- •Перспектива использования сверхпроводящих материалов
- •Стали и сплавы с высоким омическим сопротивлением
- •Сплавы с особыми тепловыми и упругими свойствами (Общие сведения)
- •Сплавы с регламентируемым температурным коэффициентом линейного расширения
- •Сплавы с постоянным модулем упругости
- •Жаростойкие и жаропрочные стали и сплавы
- •Жаростойкие стали
- •Критерии жаропрочности
- •Влияние структуры на жаропрочность сплавов
- •Жаропрочность сплавов цветных металлов и сталей
- •Суперсплавы
- •Коррозия и коррозионностойкие материалы. Общие сведения
- •Виды электрохимической коррозии
- •Методы защиты от коррозии
- •Коррозионностойкие стали
- •Коррозионностойкие сплавы цветных металлов
- •Хладостойкие металлы и сплавы. Общие сведения
- •Хладостойкие стали. Хладостойкость сталей климатического холода
- •Хладостойкие стали. Стали криогенной техники
- •Железоникелевые сплавы
- •Радиационно-стойкие материалы
- •Основные компоненты современного ядерного реактора
- •Радиационная повреждаемость конструкционных материалов
- •Состав и свойства реакторных материалов
- •Металлы с памятью формы. Механизм эффекта памяти формы
- •Технология производства и свойства сплавов с эффектом памяти формы
- •Применение сплавов с эффектом памяти формы
- •Порошковые материалы Общие сведения
- •Конструкционные материалы.(Конструкционные порошковые материалы)
- •Антифрикционные материалы
- •Фрикционные материалы (Порошковые фрикционные материалы)
- •Пористые фильтрующие элементы
- •Инструментальные порошковые стали
- •Карбидостали
- •Условия образования аморфной структуры
- •Методы получения аморфных металлов
- •Свойства аморфных сплавов Маркировка аморфных сплавов
- •Механические свойства сплавов
- •Свойства аморфных сплавов. Магнитные свойства
- •Свойства аморфных сплавов. Коррозионные свойства аморфных сплавов
- •Нанокристаллические сплавы
- •Основные области применения аморфных металлических материалов
- •Композиционные материалы Общая характеристика и классификация
- •Дисперсноупрочненные композиционные материалы
- •Волокнистые композиционные материалы
- •Слоистые композиты
- •Свойства и применение композиционных материалов
- •Керамическая технология и классификация керамики
- •Свойства и применение керамических материалов
- •Полимерные материалы и пластмассы Состав и строение полимеров
- •Основные свойства полимеров
- •Покрытия в машиностроении Общая характеристика покрытий и способов их нанесения
- •Металлические покрытия Цинковые покрытия
- •Металлические покрытия Алюминиевые покрытия
- •Металлические покрытия Оловянные и хромсодержащие покрытия
- •Металлические покрытия Покрытия плакированием
- •Металлические покрытия Осаждение в вакууме или из газовой фазы
- •Неметаллические покрытия Неорганические покрытия и способы их нанесения
- •Неметаллические покрытия Органические полимерные покрытия
- •Неметаллические покрытия Лакокрасочные покрытия
Свойства аморфных сплавов. Магнитные свойства

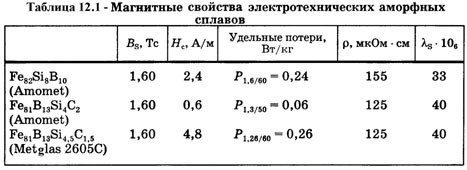

Сплавы на основе железа характеризуются высокой магнитной индукцией насыщения (Bs = 1,5 – 1,6 Тл) и низкими потерями на перемагничивание при обычных и повышенных частотах (таблица 12.1).
Высококобальтовые сплавы обладают магнитострикцией, близкой к нулю. Основным достоинством этой группы АМС являются высокие магнитные свойства в полях с малой коэрцитивной силой, соответствующие уровню этих свойств в лучших пермаллоях.

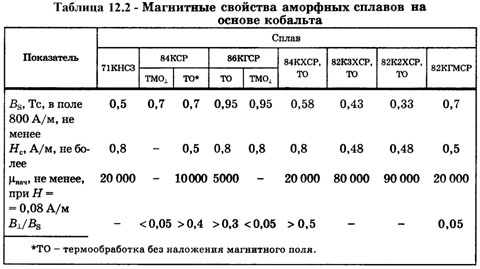

Магнитные свойства АМС на основе кобальта приведены в таблице 12.2.
РАЗДЕЛ 12.3.4 |
|
Свойства аморфных сплавов. Коррозионные свойства аморфных сплавов
Аморфные сплавы на основе железа и никеля, содержащие хром, обладают необычайно высоким сопротивлением коррозии в самых различных коррозионно-агрессивных средах.
На рисунке 12.5 представлены скорости коррозии кристаллических образцов хромистых сталей и аморфных сплавов Fe(80-х)Crх Р13С7, определенные по потере массы образцов, выдержанных в концентрированном растворе NaCl.
Рисунок 12.5 – Влияние содержания хрома на скорость коррозии аморфного сплава Fe(80-x)CrxP13C7 (1) и кристаллического Fe – Cr (2) в 1н. NaCl при 30оС
Аморфный сплав, не содержащий хрома, корродирует быстрее, чем кристаллическое железо, однако по мере увеличения содержания хрома скорость коррозии аморфного сплава резко снижается и при содержании 8 % (ат.) Сr и более не фиксируется микровесами после выдержки в течение 168 ч. Коррозионная стойкость сплавов с содержанием хрома выше 8 % (ат.) на несколько порядков превышает стойкость классических коррозионностойких сталей.
Аморфные сплавы практически не подвержены питтинговой коррозии, даже в случае анодной поляризации в соляной кислоте.
Высокая стойкость против коррозии обусловлена образованием на по-верхности пассивирующих пленок, обладающих высокими защитными свойствами, высокой степенью однородности и быстротой образования. Помимо хрома повышению коррозионной стойкости способствует введение фосфора. В пленке высокохромистых кристаллических сталей всегда присутствуют микропоры, которые со временем преобразуются в очаги коррозии. На аморфных сплавах, содержащих определенное количество хрома и фосфора, пассивирующая пленка высокой степени однородности может образоваться даже в 1 н. НС1. Образование однородной пассивирующей пленки обеспечивается химической и структурной однородностью аморфной фазы, лишенной кристаллических дефектов, таких как выделения избыточной фазы, сегрегационные образования и границы зерен.
Сплав Fe45Cr25Mo10P13C7, пассивируясь даже в таком концентрированном растворе, как 12 н. раствор соляной кислоты при 60°С, вообще почти не корродирует. По своей коррозионной стойкости этот сплав превосходит даже металлический тантал.
РАЗДЕЛ 12.4 |
|
Нанокристаллические сплавы
Нанокристаллические сплавы (НКС) представляют собой сплавы со смешанной аморфно-кристаллической структурой. Такая структура может состоять из кристаллов твердого раствора кремния в a-Fe размером 10 – 20 нм (нанокристаллы) и аморфной фазы, образующей тонкую (в несколько атомных слоев) оболочку вокруг этих кристаллитов.
Для нанокристаллических сплавов Fe73,5Cu1Nb3Si13,5B9, получивших за рубежом название Finimet, характерно сочетание высоких значений магнитной индукции Bs > 1,2 Тл с гистерезисными магнитными свойствами на уровне магнитомягких кристаллических и аморфных сплавов (Mнач = 105).
Нанокристаллы твердого раствора кремния в a-Fe содержат около 18 – 20 % (ат.) кремния, причем твердый раствор находится в частично упорядоченном состоянии. После оптимальной с точки зрения магнитных свойств термической обработки (отжиг при 530 – 550°С в течение 1 ч) объемная доля аморфной фазы составляет 20 – 40 %. Эта фаза обогащена Nb, Сu и В по сравнению с составом исходного аморфного сплава.
По сравнению с другими нанокристаллическими сплавами у сплава Finemet самые лучшие магнитные свойства, он производится и используется в промышленных масштабах. Отечественной промышленностью выпускается сплав 5БДСР примерно такого же химического состава.

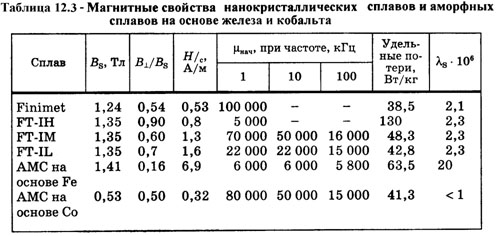

В Японии НКС с высокими свойствами выпускаются в виде ленты толщиной до 40 мкм и шириной 0,5 – 100 мм и маркируются FT-I. Составы этих сплавов отвечают формуле Fe(74,5-х)CuхNb3Si13,5B9. Магнитные свойства этих сплавов приведены в таблице 12.3.
НКС применяют в сердечниках силовых и измерительных трансформаторов тока промышленной и повышенной частот (50 – 100 кГц), импульсных высокочастотных трансформаторов, роторов электродвигателей, датчиках, переключателях и других устройствах, основными требованиями к которым являются большая индукция насыщения, малые потери на перемагничивание, высокие значения проницаемости.
Нанокристаллические материалы обладают высокой коррозионной стойкостью. Опыты показали, что обычные углеродистые стали в наноструктурном состоянии обладают более высокими антикоррозионными свойствами, чем специальные нержавеющие стали. Наноструктурный нитинол демонстрирует исключительную сверхупругость и эффект памяти формы. Свойства магнито-твердых и магнитомягких материалов значительно превышают характеристики аналогов в обычной кристаллической форме.
Особый интерес представляют механические свойства объемных наноструктурных материалов. Уменьшение размера зерна металла с 10 мкм до 10 нм дает повышение прочности примерно в 30 раз. Кроме того, возможно появление низкотемпературной и высокоскоростной сверхпластичности.
РАЗДЕЛ 12.5 |
|
