3. Схема автоматизированного процесса технического диагностирования

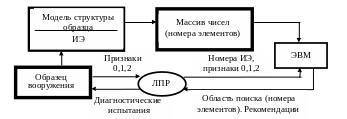

Общая схема диалогового диагностирования имеет вид, представленный на рисунке 2. ЛПР составляет кодограмму и вводит её в ЭВМ. Кодограмма содержит признаки состояний информационных элементов (средств отображения информации и исполнительных элементов): симптомы отказа (0), нормального (1) и неопределенного (2) функционирования. В ЭВМ в результате выполнения операций построения пересечений, объединений и разностей множеств массивов чисел - номеров элементов, образуется область поиска отказов. После ввода ЛПР дополнительной информации о неопределенных состояниях информационных элементов ЭВМ производит сужение области поиска. В дальнейшем ЛПР вводит данные по результатам диагностических испытаний, проводимых по определенной программе, в т.ч. и с разборкой систем, до локализации отказов.

Рисунок 2 - Схема диалогового технического диагностирования

Таким образом, в процессе диагностирования ЛПР вступает в диалог с ЭВМ, работающей в реальном масштабе времени.

В связи с тем, что диагностические испытания требуют временных затрат, в условиях ресурсных ограничений встает вопрос о целесообразности их проведения при выработке оперативных решений на восстановление ОВ. Очевидно, что проверки с целью получения диагностической информации оправданы лишь тогда, когда время их выполнения не будет превышать допустимого значения. При отсутствии жестких временных ограничений в локализованной области поиска выявляются отказавшие элементы и оцениваются истинное содержание и объем восстановительных работ. При наличии жестких ограничений на время восстановления и отсутствии полной диагностической информации возможно лишь определение наиболее вероятного характера работ по восстановлению ОВ. При этом решение на восстановление будет приниматься также в диалоге с ЭВМ по вероятностным характеристикам отказов, содержащихся в базе данных. Структурная схема процесса выработки решения на восстановление ОВ при диалоге ЛПР и ЭВМ представлена на рисунке 3.

Рисунок 3 - Схема процесса принятия решения на проведение ТО и Р

Заключение

Рассмотренная многоэтапная модель информационного взаимодействия средств диагностирования с исследуемым объектом адекватно отображает информационную сущность диалогового процесса выработки решения на восстановление ОВ. Она позволяет: алгоритмизировать и автоматизировать процесс принятия решения на восстановление ОВ; формализовать процесс локализации неисправных элементов.

С учетом изложенных особенностей процесс информационного обеспечения диалогового технического диагностирования ОВ разделяется на подпроцессы информационного обеспечения построения области нахождения неисправностей, приведших к отказу системы ОВ, путем выделения подсистемы, функционального канала, агрегата, содержащего неисправный элемент, и информационного обеспечения определения внутри подсистемы, канала, агрегата неисправного элемента.
