Условные переходы
Между состояниями возможны различные типы переходов. Обычно переход инициируется событием. Допускаются переходы и без событий.
Порядок выполнения условного перехода:
происходит событие;
вычисляется условие УсловиеПерехода;
при УсловиеПерехода=true запускается переход и активизируется действие, в противном случае переход не выполняется.
Пример условного перехода между состояниями
Вложенные состояния
Это подсостояния.Цель: упростить моделирование сложного поведения. Подсостояние — это состояние, вложенное в другое состояние.

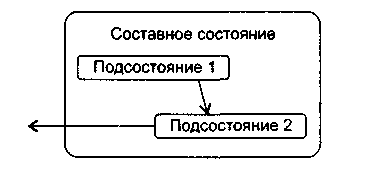

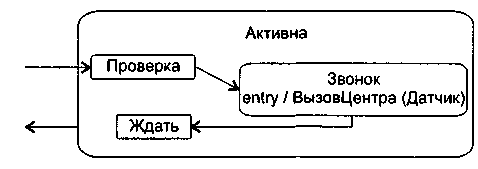

Рис. 12.10. Переходы в состоянии Активна
На рис. 12.10 приведена внутренняя структура составного состояния Активна.
Если система находится в состоянии Активна, то она должна быть точно в одном из подсостояний: Проверка, Звонок, Ждать. В свою очередь, в подсостояние могут вкладываться другие подсостояния. Степень вложенности подсостояний не ограничивается. Данная семантика соответствует случаю последовательных подсостояний.
Возможно наличие параллельных подсостояний — они выполняются параллельно внутри составного состояния.
Иногда при возврате в составное состояние возникает необходимость попасть в то его подсостояние, которое в прошлый раз было последним. Такое подсостояние называют историческим. Информация об историческом состоянии запоминается.
15. Диаграммы деятельности. Разветвление и слияние. Линии синхронизации
Диаграмма деятельности показывает процесс вычислений и потоки работ.
Основной вершиной в диаграмме деятельности является состояние действия (рис. 12.13), которое изображается как прямоугольник с закругленными боковыми сторонами.
Рис. 12.13. Состояние действия Рис. 12.14. Состояние под-деятельности
Состояние действия считается атомарным (действие нельзя прервать) и выполняется за один квант времени. Если нужно представить сложное действие, которое можно подвергнуть дальнейшей декомпозиции (разбить на ряд более простых действий), то рис. 12.14.
Фактически в данную вершину вписывается имя другой диаграммы, имеющей внутреннюю структуру.
Переходы между вершинами — состояниями действий — изображаются в виде стрелок. Переходы выполняются по окончании действий.
Кроме того, в диаграммах деятельности используются вспомогательные вершины:
решение (ромбик с одной входящей и несколькими исходящими стрелками) Рис 11 ;
объединение (ромбик с несколькими входящими и одной исходящей стрелкой) Рис 12 ;
линейка синхронизации — разделение (жирная горизонтальная линия с одной входящей и несколькими исходящими стрелками);
линейка синхронизации — слияние (жирная горизонтальная линия с несколькими входящими и одной исходящей стрелкой);
начальное состояние;
конечное состояние
Рис 11 Рис 12
Вершина «объединение» отмечает точку слияния альтернативных потоков действий.
Линейки синхронизации позволяют показать параллельные потоки действий, отмечая точки их синхронизации при запуске (момент разделения) и при завершении (момент слияния).
Пример: деятельность интернет магазина.
Рис. 12.15. Диаграмма деятельности покупателя в Интернет-магазине
