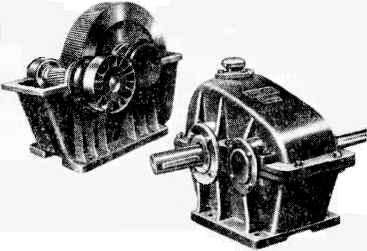

4. Внешний вид редуктора

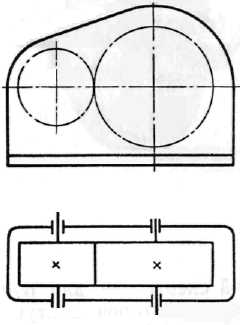

4.1. Условное изображение редуктора

4. Построение сборочного чертежа редуктора

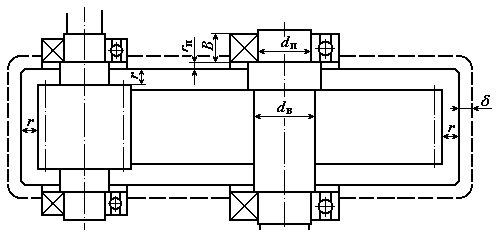

На листе ватмана формата А1 сначала строится вид редуктора при снятой крышке, а затем выше строится вид редуктора спереди.

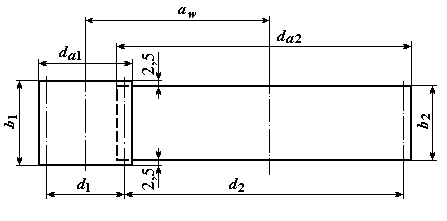

Построение редуктора начинают с вычерчивания зубчатых колес в зацеплении по данным таблицы 3.

Литература

1. Дунаев П.Ф., Леликов О.П. Конструирование узлов и деталей машин. – М.: Высш. шк., 1998. – 447 с.

2. Иванов М.Н. Детали машин. – М.: Высш. шк., 2001. – 383 с.

3. Гжиров Р.И. Краткий справочник конструктора. – Л.: Машиностроение, 1983, – 463 с.
