3.2 Построение аксонометрической схемы горячего водоснабжения

Аксонометрическая схема строится аналогично схеме системы холодного водоснабжения. Отличием является то, что появляется циркуляционный трубопровод с полотенцесушителями. На планах указывается место расположения подающего трубопровода основной линией, а штрихпунктирной линией указывается циркуляционный трубопровод. На месте же эти два трубопровода располагаются один над одним. И второе отличие: не проектируется противопожарные стояки. Желательно ввод горячего водоснабжения делать отдельно от ввода холодного водопровода.

Нумерация стояков следующая: Ст.Т3 – № стояка – подающий трубо-провод; Ст.Т4 – № стояка – циркуляционный трубопровод.

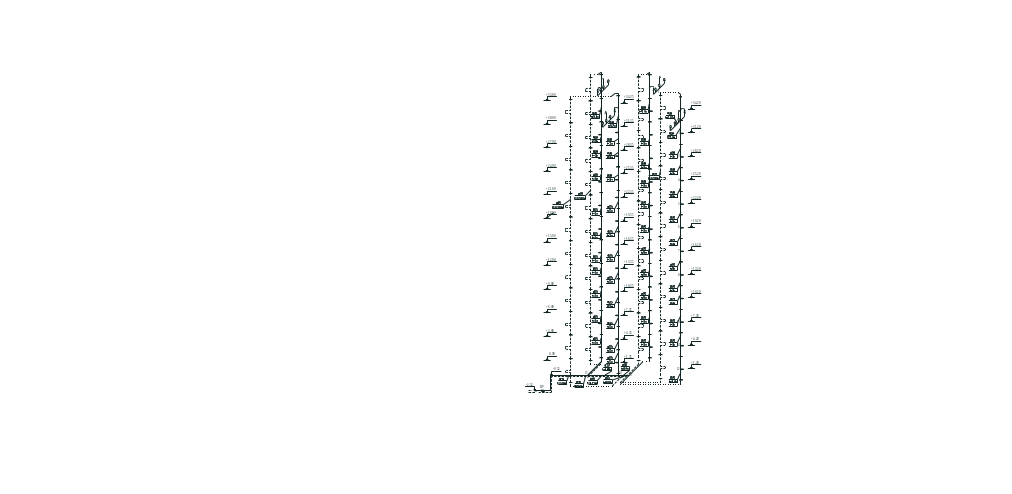

Рисунок 5 – Аксонометрическая схема горячего водоснабжения

3.3 Расчет системы горячего водоснабжения

Исходные данные для расчета приведены в таблице 1.

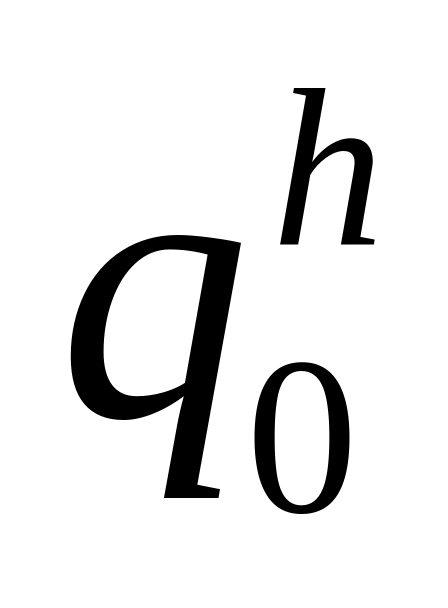

Максимальный секундный расход q, л/с, на расчетном участке

, (11)

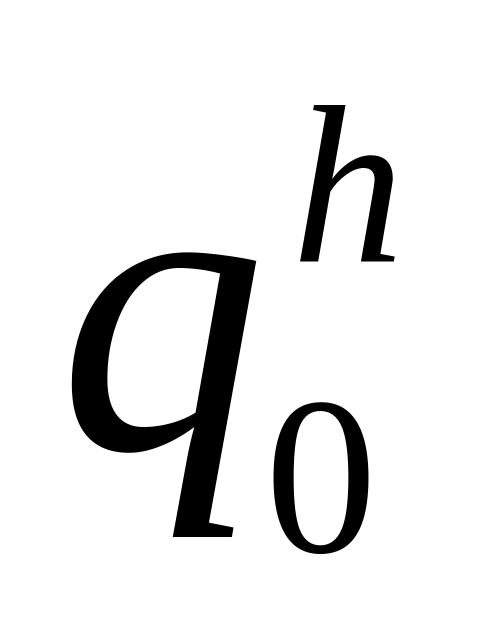

где – нормативный расход одним прибором, принимаем по приложению 3 [1] равным 0,18 л/с.

Величина принимается по приложению 3 [1].

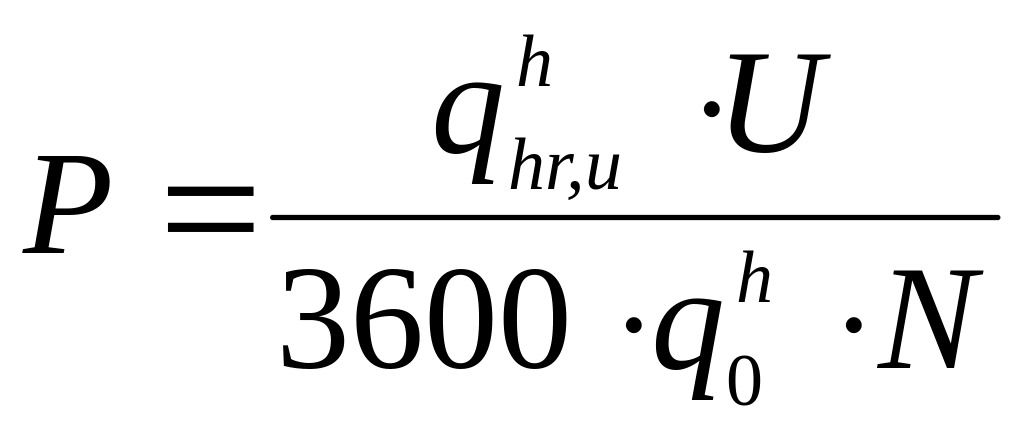

Вероятность действия приборов P для участков сети, обслуживающих в зданиях или сооружениях группы одинаковых потребителей, определяем по формуле

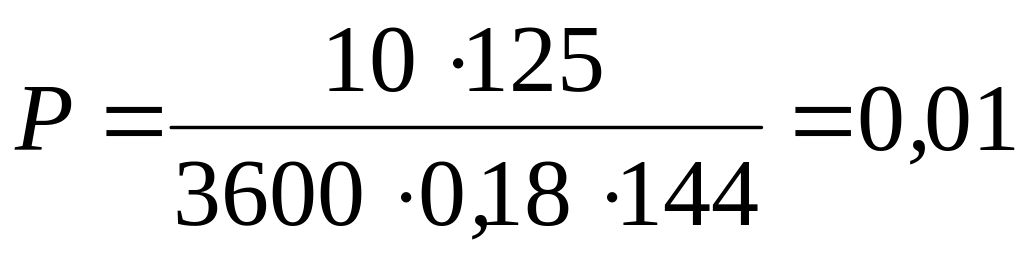

, (12)

где – норма расхода воды одним потребителем в час наибольшего водопотребления, принимаем равной 10 л/чел-ч в соответствии с [1];

N – общее число приборов, обслуживающих потребителей; N = 144;

U – общее число потребителей в здании, равное 125 чел.

,

N^{h .} P^h = 144^. 0,01 = 1,44.

Тогда и секундный расход воды на горячее водоснабжение составит

q^h = 5∙0,18∙1,187 = 1,07 л/с.

Суточные расходы , м³/сут, вычисляют по формуле

, (13)

где U_i – число однотипных водопотребителей;

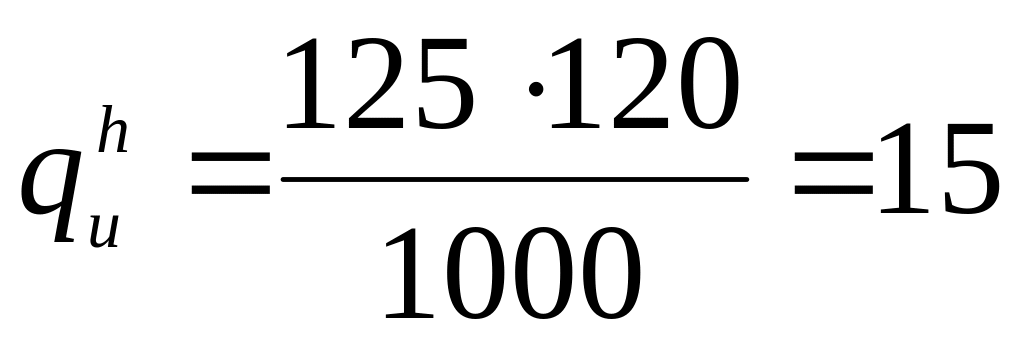

q_u,i – суточная норма водопотребления, л/сут на 1 чел.

м³/сут.

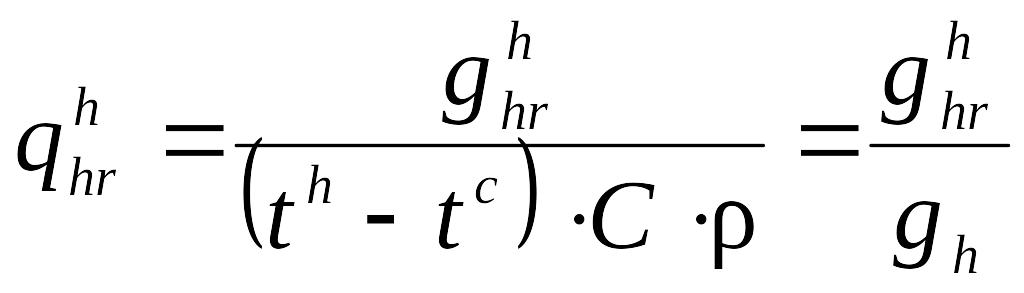

Часовой расход, л/ч, определяют по формуле

, (14)

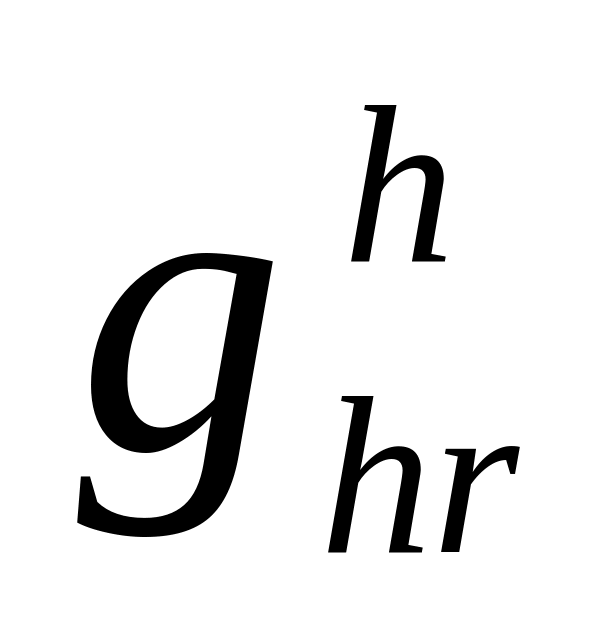

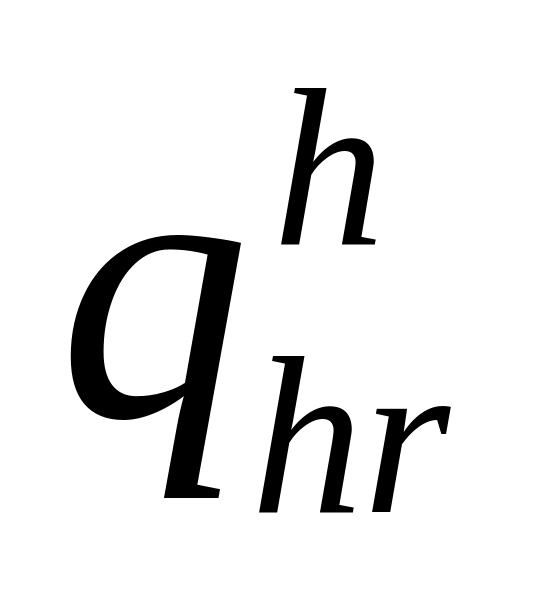

где q_hr – часовой расход воды, принимаемый для жилых зданий по прибору с максимальным часовым расходом;

– коэффициент, определяющий число одновременно работающих водоразборных точек в течение часа, зависящий от Р_hr; N.

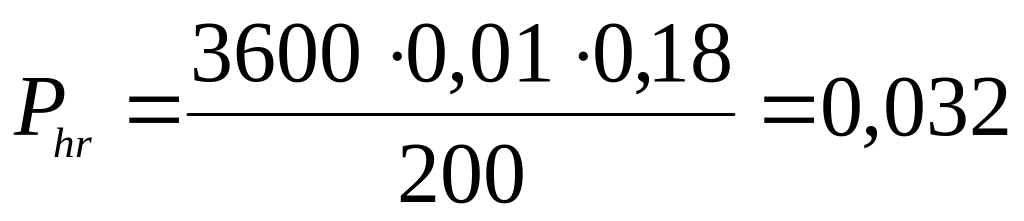

, (15)

где Р, – вероятность и секундный расход водоразборной арматуры.

,

N^{h .} P^h = 144∙0,032 = 4,67.

Тогда и часовой расход воды на горячее водоснабжение составит

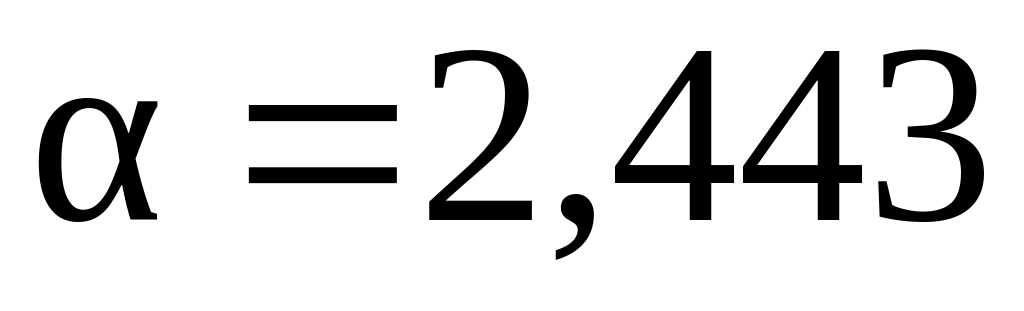

= 5∙200∙2,443 = 2443 л/ч = 2,44 м³/ч.

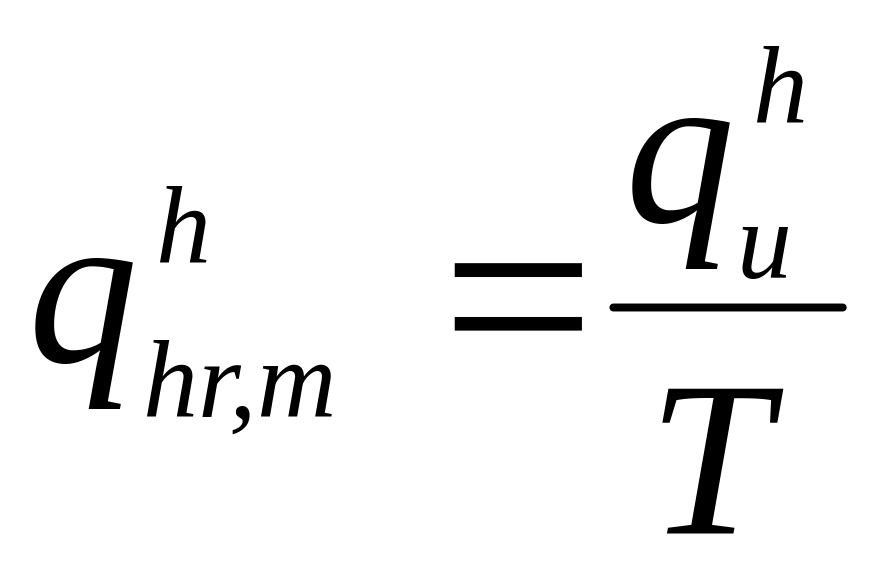

Средние часовые расходы горячей воды , м³/ч, находят по формуле при периоде потребления Т = 24 ч

. (16)

Получим

м³/ч.

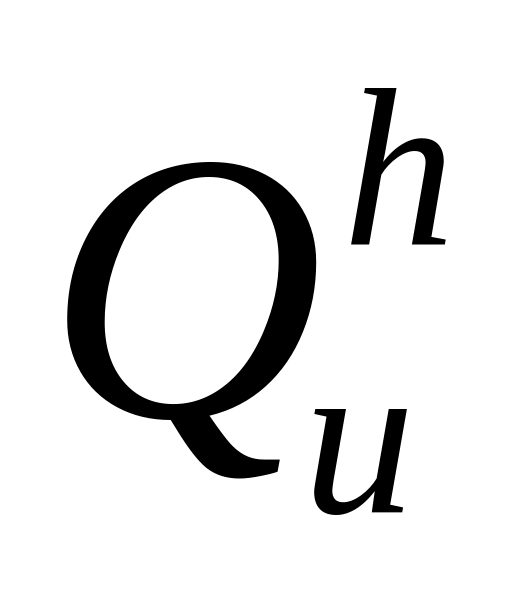

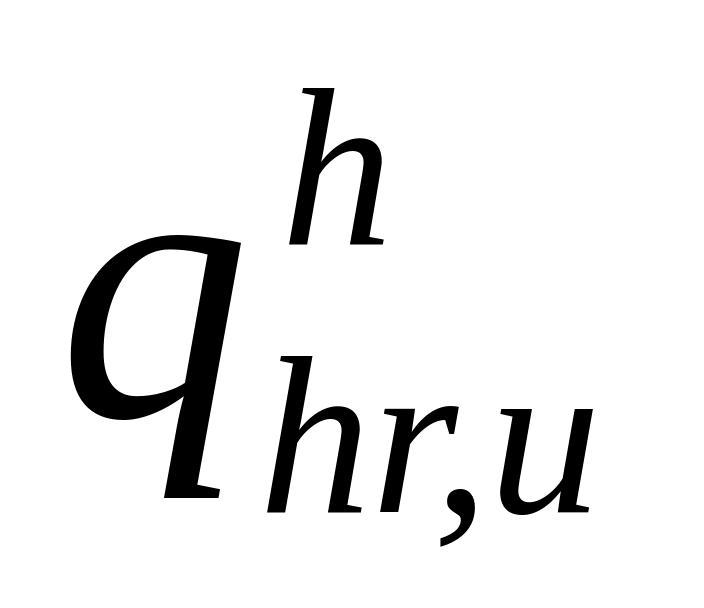

Суточные расходы теплоты , ГДж/сут, определяют по формуле

, (17)

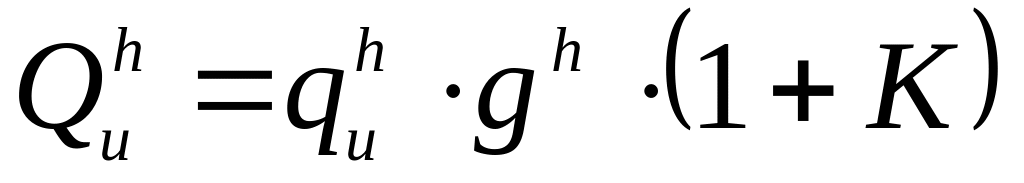

где – количество теплоты, требуемой для нагрева 1 л воды до расчетной температуры рассчитываем по формуле

, (18)

– cуточные расходы горячей воды, м³/сут на чел.;

C – теплоемкость воды, кДж/(кгС), равная 4,19 кДж/(кгС);

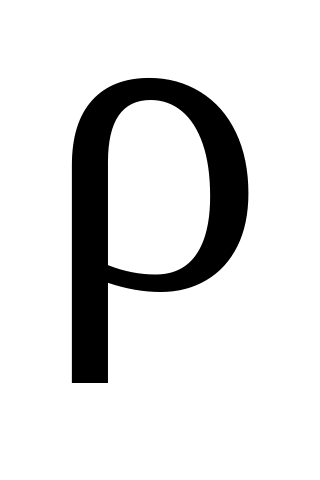

– плотность воды, кг/м³ , равная 1000 кг/м³;

t^h – температура горячей воды, С, равная 55 С;

t^c – температура холодной воды в отопительный период (+2 С), С;

К – коэффициент, учитывающий потери теплоты трубопроводами, принимаем равным 0,25.

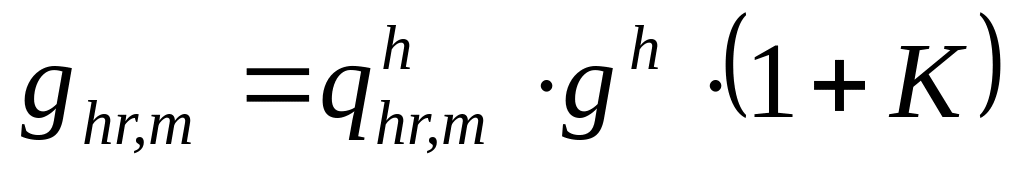

Средние часовые расходы теплоты , Дж/ч, вычисляем по формуле

, (19)

Получим

Максимальные часовые расходы , Дж/ч, теплоты вычисляем по формуле

, (20)

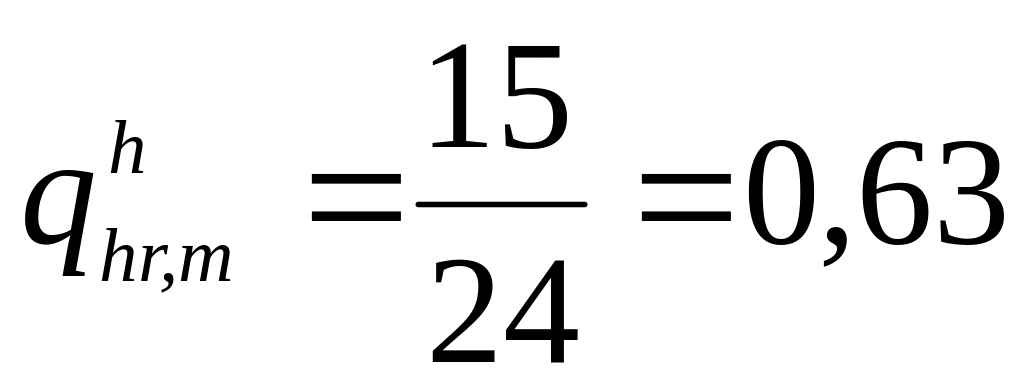

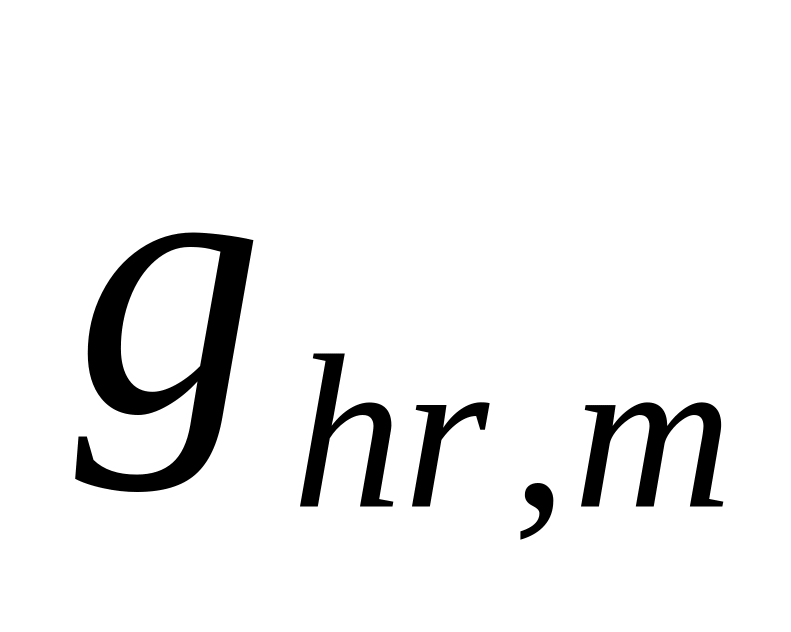

При g^h = 222 МДж/м³; = 0,2 ГДж/ч; = 0,63 м³/ч

Водонагреватели рассчитывают на максимальный часовой расход воды =2,44 м³/ч и теплоты = 0,54 ГДж/ч. Для предварительного подбора водонагревателя определим расход нагреваемой воды , м³/ч, по формуле

, (21)

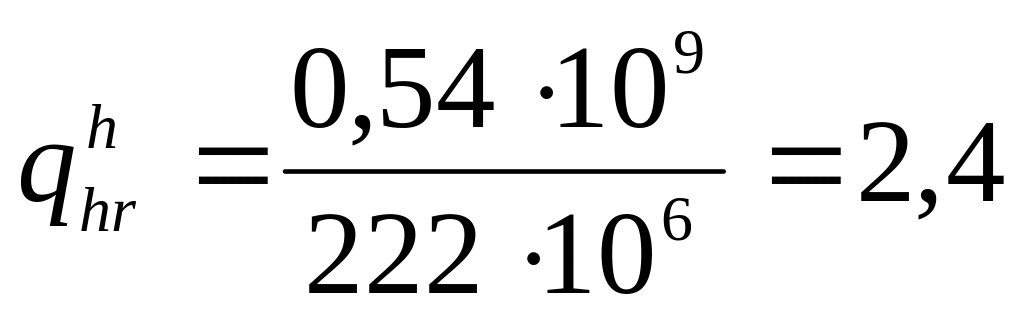

При = 0,54 ГДж/ч и g^h = 222 МДж/м³

м³/ч.

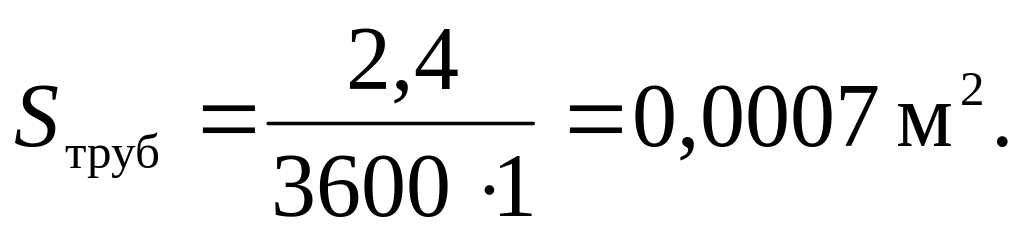

Определяем площадь трубок водонагревателя ,м², приняв скорость нагреваемой воды 1 м/с

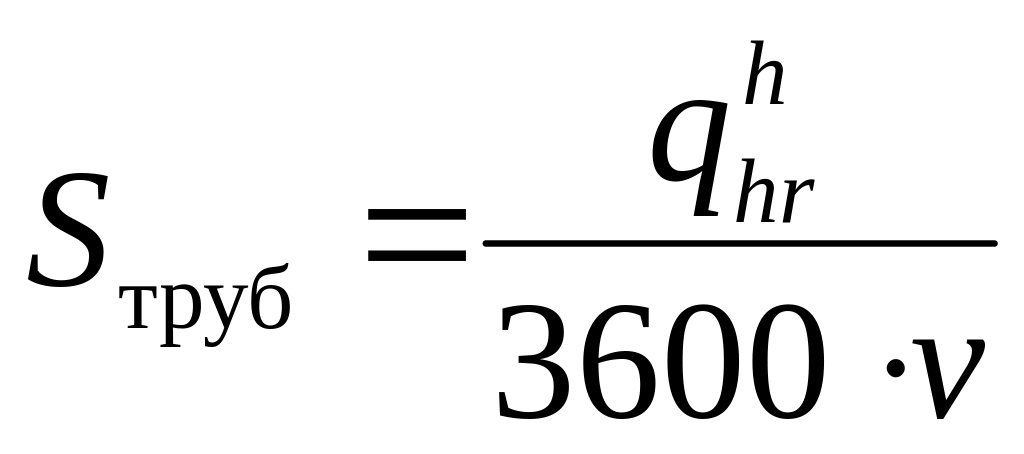

, (22)

Подставляя численные значения, получим

Подбираем водонагреватель 04ОСТ 34588-68, имеющий площадь живого сечения трубок S_труб = 0,00108 м²; площадь поверхности нагрева одной секции

S_н =1,31 м².

Определяем фактическую скорость движения воды при часовом расходе по формуле

, (23)

Тогда

м/с.

При максимальном секундном расходе q^h = 1,07 л/с скорость равна

м/с.

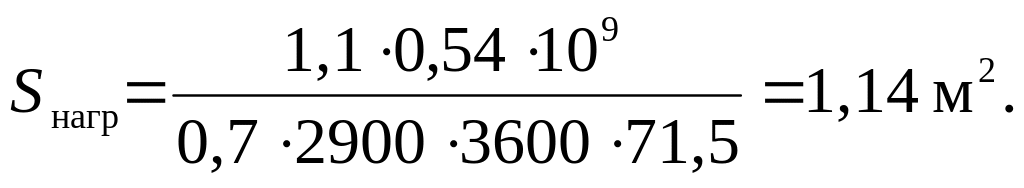

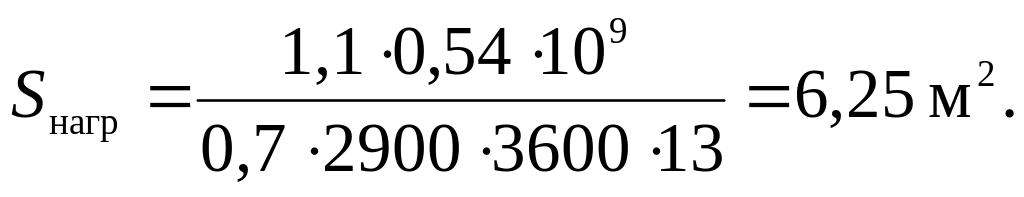

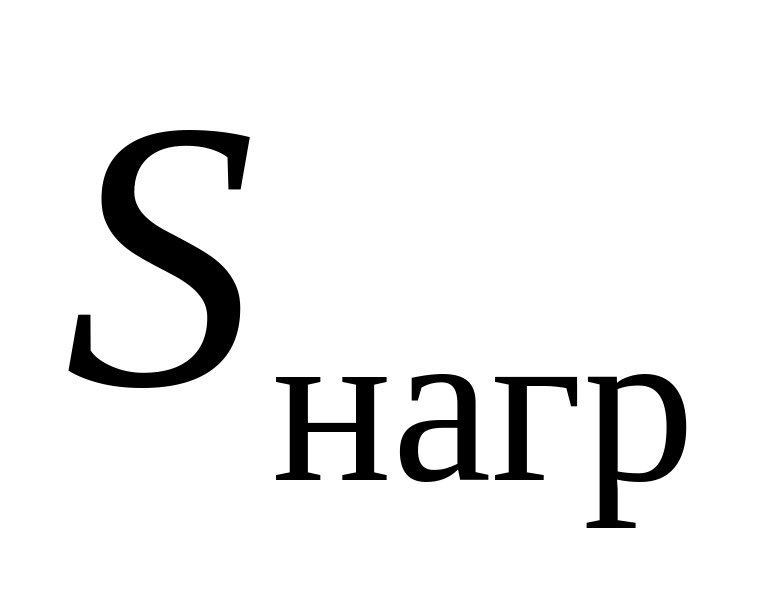

Поверхность нагрева водонагревателя , м², определим по формуле

, (24)

где – расчетное количество теплоты, КДж/ч;

– коэффициент запаса, равный 1,1;

– коэффициент, учитывающий снижение теплопередачи в связи с зарастанием, равный 0,7;

К – коэффициент передачи нагревательной поверхности, Вт/(м^{2 . 0}С), равный 2900 Вт/(м^{2 . 0}С);

– расчетная разность температур теплоносителя и нагреваемой воды, ⁰С.

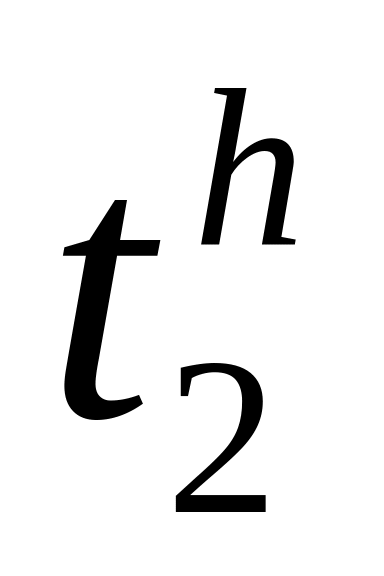

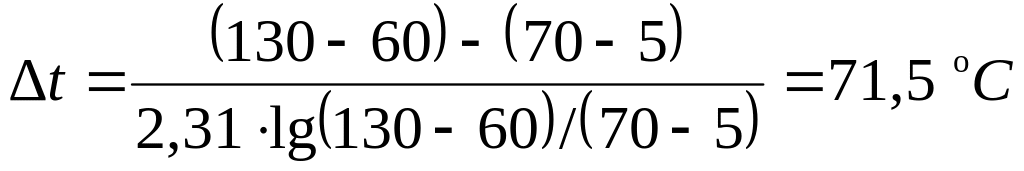

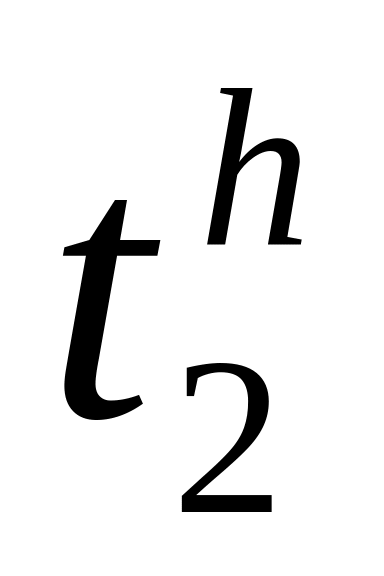

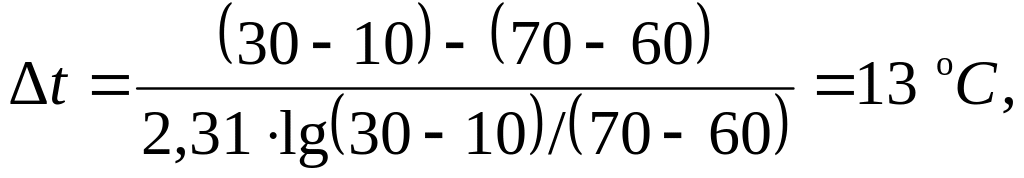

При параметрах теплоносителя = 130 ⁰С; =70 ⁰С и нагреваемой воды = 5С; =60С (зимний режим)

,

Проверим площадь нагрева при работе водонагревателя в летнем режиме: =70С; = 30С; =10С; = 60С.

По большей площади (6,25 м²) определяем число секций водонагревателя

n = S_нагр / S_Н = 6,25 / 1,31 = 4,8 ≈ 5 секций.

Принимаем к установке пять секций водонагревателя 04ОСТ 34588-68.

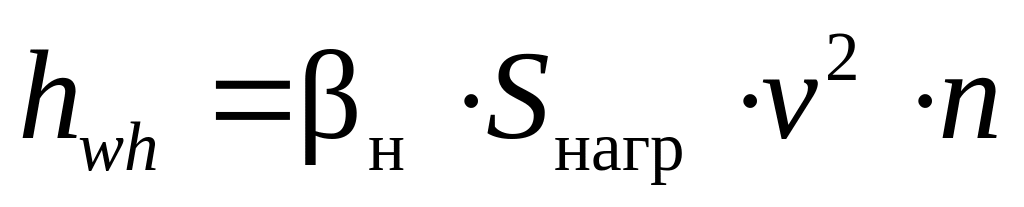

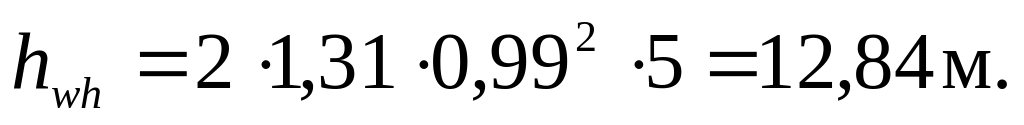

Потери напора , м, вычисляем при _н = 2 по формуле

, (25)

Подставляя численные значения, получим
