Дополнительное оборудование, которое ставится на локомотиве при эпт

1. КМ усл. № 395.

2. Сигнальный указатель «О», «П», «Т».

3. Преобразователь, для преобразования постоянного тока от

аккумуляторной батареи в переменный с частотой 625 ГЦ.

4. Блок реле, в который входят: отпускное реле (ОР), тормозное реле (TP), сильноточное реле (К), контрольное реле.

Механика при торможение и отпуске тормозов на грузовом и пассажирском поезде

При торможении:

При постановке ручки КМ в V положение создается, разрядка ТМ, которая создает фронт разрядки, при котором образуется тормозная волна скорость которой зависит от вида торможения, например, при служебном торможении в грузовом поезде (регулировочное и полное служебное), скорость достигает 260 м/с, при экстренном 300 м/с.

В результате падения давления в ТМ каждый BP на вагоне отреагировал на падение давления и выполнил свою функцию - соединил ЗР с ТЦ. В результате воздух в ТЦ давит на поршень (4^х осн. -356 мм, 8^ми осн. -400 мм (16 дюймов)).

На штоке ТЦ образуется усилие численно равное:

Р_шт. = ∆Р_ТЦ ∙ F_ТЦ ∙ η_ТЦ- (L₀ + L·Ж), где ΔР_ТЦ- давление в ТЦ;

F_ТЦ - площадь поршня ТЦ;

Η_ТЦ-КПД ТЦ;

L₀ - усилие отпускной пружины;

L - выход штока;

Ж - жесткость отпускной пружины ТЦ.

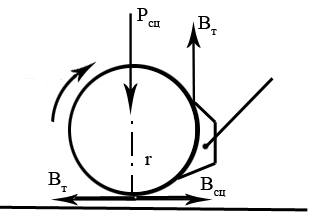

Это усилие, при помощи РП передается на тормозную колодку увеличив его в «n» раз, где n - передаточное число рычажной передачи, которое показывает во сколько раз увеличивается эта сила и численно определяется сила «К»-нажатие тормозной колодки, К = Р_шт. ∙ n. В результате прижатия колодки образуется сила трения, но эта сила не может создать момент сопротивления направленный против движения колеса, т.к. в этом случае отсутствует плечо, поэтому момент сопротивления возникает в точке контакта колеса с рельсом, и этот момент, называется тормозная сила В_Т, В_T = К ∙ φ_К , где К - сила нажатия, φ_К - коэффициент трения колодки.

Условие без юзового движения колеса:

К ∙ φ_К ≤ Ψ_сц. · Ρ_сц.

где К-сила нажатия тормозной колодки на колесо;

Р_сц – стационарная нагрузка;

Ψ_сц – коэффициент сцепления колеса;

Φ_К – коэффициент трения тормозной колодки.
