2.4. Выбираем трансформатор собственных нужд.

,

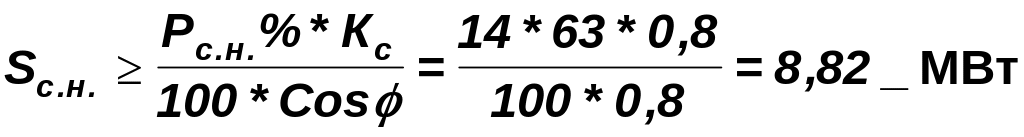

где – мощность собственных нужд, равное 14%;

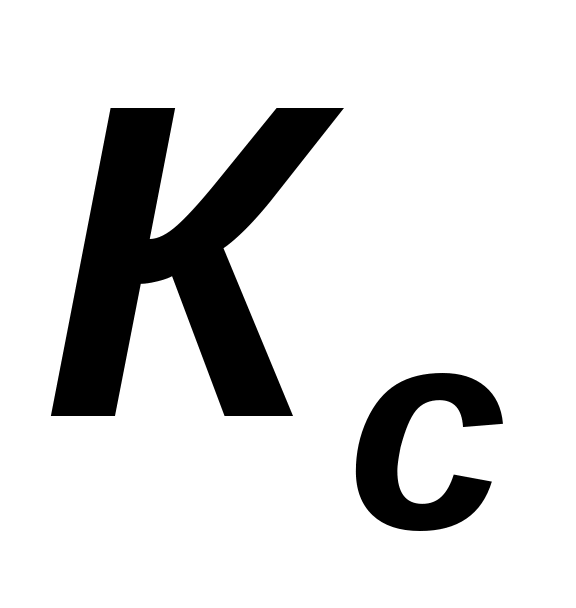

– коэффициент спроса, 0,8.

					ДП.140203. Р-55-04 ПЗ	Лист
						8
Изм	Лист.	№ Документа	Подпись	Дата

Таблица 4.

Тип трансформатора	Номинальное напряжение, кВ		Потери, кВТ		Напряжение КЗ, ВН-НН, %	Ток ХХ, %
	ВН	НН	ХХ	КЗ
ТДНС-10000/35	10,5	6,3	12	81	14	0,75

					ДП.140203. Р-55-04 ПЗ	Лист
						9
Изм	Лист.	№ Документа	Подпись	Дата

3. Расчет токов кз.

3.1. Расчетная схема установки.

Рисунок 2.

Исходные данные:
L1 = 60 км;	x”d = 0,139 о.е.
L2 = 60 км;	SномТ 1,2 = 63 МВ*А
L3 = 30 км;	Uк.В-Н = 10,5 %
L4 = 30 км;	IномLR = 4,0 кА
L5 = 30 км;	хр = 0,18 Ом
SномС = 4700 МВ*А;	Uср = U1 = 115 кВ
XномС = 6 Ом;	Uср = U2 = U3 = 10,5 кВ
SномG 1,2 = 78,75 МВ*А;

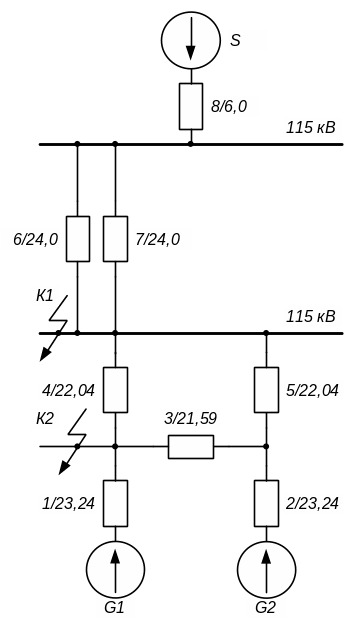

3.2. Электрическая схема замещения.

Для преобразования расчетной схемы в электрическую схему замещения определяем сопротивления.

Принимаем за базовое напряжение, напряжение U₁.

					ДП.140203. Р-55-04 ПЗ	Лист
						10
Изм	Лист.	№ Документа	Подпись	Дата

1. определяем сопротивление генераторов:

,

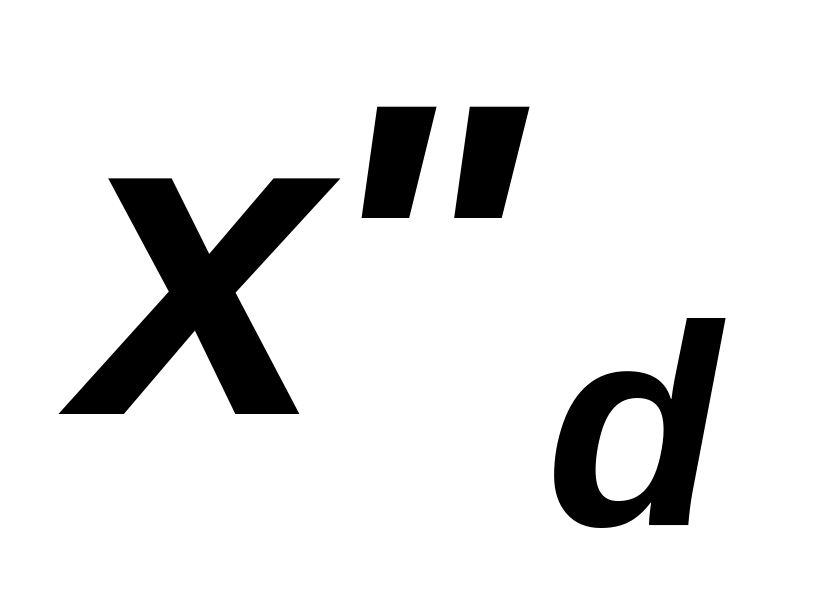

где – сверхпереходное сопротивление;

– базовое напряжение;

– номинальная мощность генератора.

2. определяем сопротивление реактора:

,

где – среднее напряжение.

3. определяем сопротивление трансформаторов:

,

где - напряжение КЗ трансформатора;

– номинальная мощность трансформатора.

4. определяем сопротивление линий электропередач:
