6.6. Резервная защита от внешних симметричных кз. Принцип действия.
Рисунок 26.
Внешние КЗ сопровождаются большими токами, которые могут повредить генератор, следовательно нужно предусмотреть резервные защиты от симметричных и несимметричных КЗ. На генераторе 63 МВТ защитой от симметричных КЗ является МТЗ с пуском по минимальному напряжению.
При КЗ в точке К2 увеличится ток через защиту и одновременно понизится напряжение следовательно реле KV и КА замкнут свои контакты, запустится реле КТ. С первой выдержкой времени отключится секционный выключатель, отделится поврежденная секция, следовательно схема вернется в исходное состояние. Если КЗ в точке К1, то после отключения секционного выключателя ток КЗ не пропадет, следовательно КТ доработает вторую выдержку времени и подаст сигнал на АГП, останов турбины и выключатель Q1.
Расчет защиты от внешних симметричных кз.
Считаем ток срабатывания защиты.
Ток
срабатывания реле:
|
|
|
|
|
ДП.140203. Р-55-04 ПЗ |
Лист |
|
|
|
|
|
46 |
|
Изм |
Лист. |
№ Документа |
Подпись |
Дата |
Коэффициент чувствительности для защит генераторов:
>
1,5
-
защита
чувствительна,
где:
-
ток в точке К-1 на шинах 110 кВ от генератора
из курсового проекта по электрооборудованию.
Проскальзывающий контакт:
Упорный контакт:
|
|
|
|
|
ДП.140203. Р-55-04 ПЗ |
Лист |
|
|
|
|
|
47 |
|
Изм |
Лист. |
№ Документа |
Подпись |
Дата |
6.7. Токовая защита обратной последовательности. Принцип действия.
Разделение резервных защит на защиты от симметричных и не симметричных режимов вводится т.к. ток обратной последовательности более опасен для генератора. Ток обратной последовательности приводит к возникновению магнитного потока в статоре встречного относительно ротора, следовательно в роторе наводится ЭДС двойной частоты (100Гц). Под действием этой ЭДС возникает ток в теле ротора и ротор перегревается.
Рисунок 27.
Защита имеет четыре ступени:
1-я ступень выполняет функции ближнего резервирования т.е. резервирует продольную дифференциальную защиту генератора при двухфазном КЗ.
2-я ступень выполняет функции дальнего резервирования т.е. резервирование защит смежных участков при двухфазном КЗ.
3-я ступень выполняет защиту ротора от перегрева токами обратной последовательности.
4-я ступень контролирует не симметричную перегрузку.
1, 2, 3-я ступени действуют с двумя выдержками времени: c меньшей выдержкой на отключение секционного выключателя, с большей на АГП, турбину и генераторный выключатель. 4-я ступень действует на сигнал.
Таким образом, защита имеет ступенчатую характеристику.
|
|
|
|
|
ДП.140203. Р-55-04 ПЗ |
Лист |
|
|
|
|
|
48 |
|
Изм |
Лист. |
№ Документа |
Подпись |
Дата |

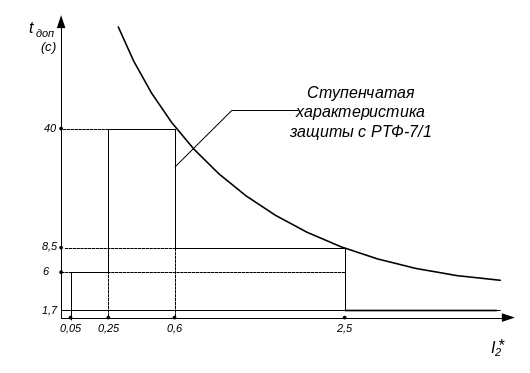

Рисунок 28.
Такая характеристика имеет недостаток - не полное использование мощности генератора при появлении тока обратной последовательности.
I2* - ток обратной последовательности в относительных единицах.
