9. Свойства двоичного дерева
С первого взгляда двоичное дерево кажется гораздо менее удовлетворительным, чем дерево разбора. В дереве разбора все терминальные символы висят на концах веток, что позволяет выстроить цепочку формального языка в естественном порядке. В двоичном дереве терминальные символы равномерно распределены по дереву, что существенно затрудняет прочтение цепочки. В дереве разбора все нетерминальные символы являются узлами дерева. В двоичном дереве - нет. В двоичном дереве все левые поддеревья связывают левую часть и голову ( первый символ ) правой части правила грамматики, а все правые поддеревья связывают голову (первый символ) и хвост правой части правила грамматики, что существенно облегчает использование системы составляющих в разборе цепочек формального языка.
Свойства левого поддерева: последовательное соединение левых поддеревьев называют максимальным левым поддеревом; максимальное левое поддерево всегда начинается в узле, являющемся образом нетерминального символа, и заканчивается в вершине, являющейся образом терминального символа; максимальное левое поддерево, начинающееся в вершине, являющейся образом начального символа, и заканчивающееся в вершине, являющейся образом самого левого в цепочке терминального символа, называют позвоночником двоичного дерева; позвоночник двоичного дерева совпадает с левым поддеревом синтаксического дерева.
Например, максимальные левые поддеревья представляют цепочки вершин:
a) на рис. 15: {(J,A,C,c1), (B,E,b), (F,G,c2)};
b) на рис. 16: {(J,A1,a1), (B1,B2,a3), (B3,B4,C1,A3,i)};
c) на рис. 17: {(C2,C3,C4,A3,i), (C3,C4,C1,A}.
Cреди максимальных левых поддеревьев позвоночниками двоичных деревьев являются цепочки вершин:
а) на рис.15: (J,A,C,c1);
b) на рис. 16: (J,A1,a1);
c) на рис. 17: (C2,C3,C4,A3,i).
Оставшиеся максимальные левые поддеревья являются позвоночниками для поддеревьев соответствующих двоичных деревьев.
Свойства правого поддерева: последовательное соединение правых поддеревьев называют максимальным правым поддеревом; максимальное правое поддерево есть образ правой части правила; начальная вершина максимального правого поддерева есть образ головы (первого символа) правой части правила; максимальные правые поддеревья, начальные вершины которых принадлежат позвоночнику, называют ребрами двоичного дерева; позвоночник вместе с ребрами формируют скелет двоичного дерева.
Например, максимальные правые поддеревья представляют цепочки вершин:
a) на рис.15: {(A,B), (C,D), (E,F), (G,H)};
b) на рис. 16: {(A1,c1,B,c2), (a1,A2), (a3,B3,a4), (C1,b1,C2)};
c) на рис. 17:{(C3,D1,C3), (C4,D2,C4)}.
Cреди максимальных правых поддеревьев ребрами двоичных деревьев являются цепочки вершин:
a) на рис. 15: (A,B) и (C,D);
b) на рис.16: (A1,c!,B,c2) и (a1,A2);
c) на рис. 17: (C3,D1,C3) и (С4,D2,C4).

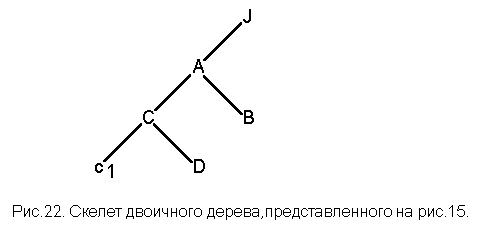

На рис.22, рис.23 и рис.24 приведены скелеты двоичных деревьев, изображенных на рис.15, рис.16 и рис.17
Каждая вершина двоичного дерева расположена либо на скелете, либо на поддеревьях, нисходящих влево от вершин, принадлежащих максимальным правым поддеревьям. В свою очередь, для каждого поддерева, нисходящего влево от вершины, принадлежащей максимальному правому поддереву, может быть найден свой позвоночник и свой скелет. Поэтому получение скелета является первым шагом для построения полного двоичного дерева. Для каждой правильной цепочки формального языка существует единственный скелет двоичного дерева и множество скелетов его поддеревьев. Для облегчения поиска скелетов рекомендуется индексировать правила грамматики ( 7 ) в порядке их следования в скелете сверху-вниз, т.е.
рi : i::= i..
Тогда номер правила грамматики, соответствующий ребру скелета, указывает на порядок его использования в разборе цепочки формального языка.
Последовательность номеров правил грамматики, соответствующих скелету называется индексом скелета.
Имя первого символа правой части используемого правила и индекс ребра скелета двоичного дерева формируют элемент системы составляющих.
Например, для дерева, представленного по правилам примера 14 на рис. 18, индексом основного скелета будет (11), для дерева, представленного на рис.19, - (11,21), для дерева, представленного на рис. 20, - (21,32) и, наконец, для дерева, представленного на рис. 21,- (11,21).
Существует много алгоритмов анализа цепочек формального языка при обходе вершин двоичного дерева сверху-вниз и снизу-вверх. Для объяснения их работы чаще всего используют матрицу связей и таблицу подстановок.
Матрицу связей представляет логическая функция двух переменных, описывающая наличие левых поддеревьев двоичного дерева:
true, если существует левое поддерево;
P( Ai;i)= ( 26 )
false, если нет такого поддерева,
гдеAi - нетерминальный символ левой части правила , т.е. Ai Vn ;
i- первый символ правой части правила ,т.е. iV.
Матрицу связей удобно представить списком, как показано таблицей 1 или матрицей смежности, строки которой - символы левой части правила, столбцы - первый символ правой части правила, а элементы - значения 0 или 1,что соответствует значениям false или true логической функции P(Ai;i).
Таблица 1
-
Номер правила
(символ левой части, первый символ правой части)
1
(А1,1)
2
(А2,2)
...
...
Матрица связей позволяет найти максимальные левые поддеревья, определить позвоночник и указать индекс скелета.
Таблицу подстановок представляет также логическая функция двух переменных, описывающая наличие максимальных правых поддеревьев
true, если существует правое поддерево ;
P(i;i\i)= ( 27 )
false, если нет такого поддерева,
где i -номер правила, для которого дается описание хвоста правой части правила;
i\i - хвост правой части правила, первый символ которой принадлежит матрице связей.
Таблица подстановок представляет множество максимальных правых поддеревьев и хранит корни всех левых поддеревьев. Связь таблицы с матрицей выполняется по номеру правила. Таблицу подстановок удобно изобразить так, как показано на таблице 2.
Таблица 2
-
Номер правила
(хвост правой части правила)
1
(1\1)
2
(2\2)
...
...
