Настроюємо маршрутизатор r2:

R2(config)#interface serial 0/2/0

R2(config-if)#encapsulation frame-relay

R2(config-if)#interface serial 0/2/0.201 point-to-point

R2(config-subif)#frame-relay interface-dlci 201

R2(config-subif)#ip address 10.0.0.2 255.255.255.252

R2(config-subif)#interface serial 0/2/0.203 point-to-point

R2(config-subif)#frame-relay interface-dlci 203

R2(config-subif)#ip address 10.0.0.9 255.255.255.252

R2(config-subif)#interface serial 0/2/0

R2(config-if)#no shutdown

Далі настроюємо порт fastEthernet 0/0:

R2(config)#interface fastEthernet 0/0

R2(config-if)#ip address 192.20.10.1 255.255.255.252

R2(config-if)#no shutdown

Настроюємо маршрутизатор r3:

R3(config)#interface serial 0/2/0

R3(config-if)#encapsulation frame-relay

R3(config-if)#interface serial 0/2/0.301 point-to-point

R3(config-subif)#frame-relay interface-dlci 301

R3(config-subif)#ip address 10.0.0.6 255.255.255.252

R3(config-subif)#interface serial 0/2/0.302 point-to-point

R3(config-subif)#frame-relay interface-dlci 302

R3(config-subif)#ip address 10.0.0.10 255.255.255.252

R3(config-subif)#interface serial 0/2/0

R3(config-if)#no shutdown

Далі настроюємо порт fastEthernet 0/0:

R3(config)#interface fastEthernet 0/0

R3(config-if)#ip address 192.30.10.1 255.255.255.252

R3(config-if)#no shutdown

Т

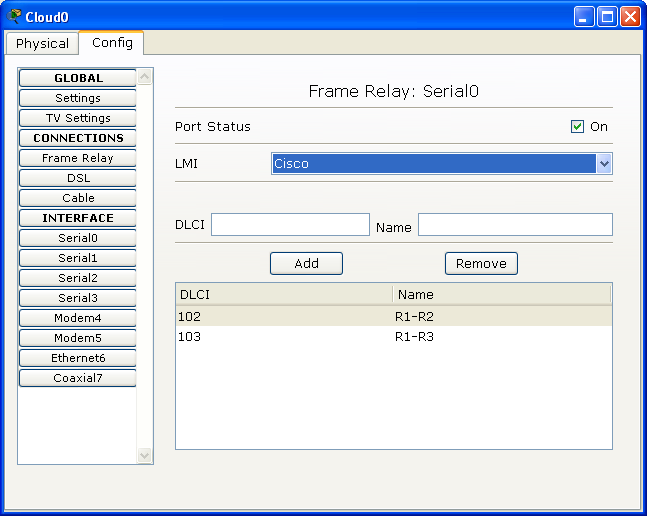

Рис. 2 – Задання DLCI для порта Serial 0

Рис. 3 – Задання DLCI для порта Serial 1

епер слід настроїти хмару Frame-Relay, шляхом задання відповідних DLCI для портів Serial 0 – Serial 1 (рис. 2 – 4) та шляхом настроювання зв’язків (рис. 5)

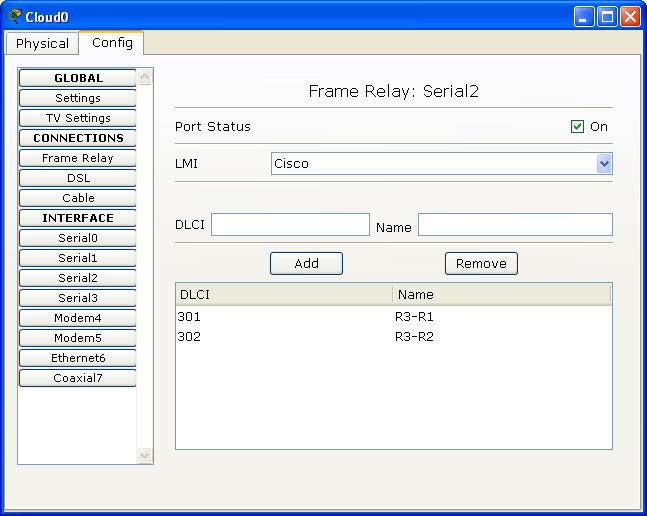

Рис. 4 – Задання DLCI для порта Serial 2

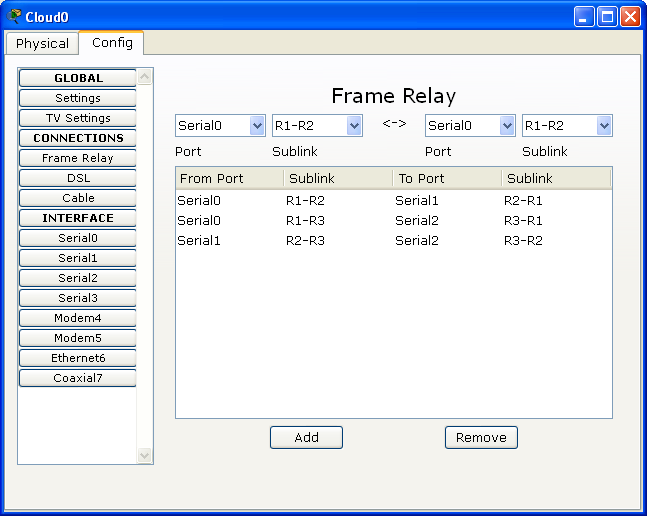

Рис. 5 – Задання DLCI для порта Serial 0

Тепер повинен бути зв’язок між R1 та R2, R1 та R3, R2 та R3, що можна перевірити за допомогою утиліти ping. Але зв’язку між мережами 192.10.10.0, 192.20.10.0 та 192.30.10.0 не буде. Для того, щоб він з’явився у мережі варто настроїти маршрутизацію. Наприклад, для протоколу RIP настроювання буде таке:

R1(config)#router rip

R1(config-router)#versin 2

R1(config-router)#no auto-summary

R1(config-router)#network 192.10.10.0

R1(config-router)#network 10.0.0.0

R2(config)#router rip

R2(config-router)#version 2

R2(config-router)#no auto-summary

R2(config-router)#network 192.20.10.0

R2(config-router)#network 10.0.0.0

R3(config)#router rip

R3(config-router)#version 2

R3(config-router)#no auto-summary

R3(config-router)#network 192.30.10.0

R3(config-router)#network 10.10.10.0

Для протоколу OSPF настроювання буде таке:

R1(config)#router ospf 10

R1(config-router)#network 192.10.10.0 0.0.0.255 area 0

R1(config-router)#network 10.0.0.0 0.0.0.3 area 0

R1(config-router)#network 10.0.0.4 0.0.0.3 area 0

R2(config)#router ospf 10

R2(config-router)#network 192.20.10.0 0.0.0.255 area 0

R2(config-router)#network 10.0.0.0 0.0.0.3 area 0

R2(config-router)#network 10.0.0.8 0.0.0.3 area 0

R3(config)#router ospf 10

R3(config-router)#network 192.30.10.0 0.0.0.255 area 0

R3(config-router)#network 10.0.0.4 0.0.0.3 area 0

R3(config-router)#network 10.0.0.8 0.0.0.3 area 0

А для протоколу EIGRP  таке:

R1(config)#router eigrp 20

R1(config-router)#network 192.10.10.0 0.0.0.255

R1(config-router)#network 10.0.0.0 0.0.0.3

R1(config-router)#network 10.0.0.4 0.0.0.3

R2(config)#router eigrp 20

R2(config-router)#network 192.20.10.0 0.0.0.255

R2(config-router)#network 10.0.0.0 0.0.0.3

R2(config-router)#network 10.0.0.8 0.0.0.3

R3(config)#router eigrp 20

R3(config-router)#network 192.20.10.0 0.0.0.255

R3(config-router)#network 10.0.0.4 0.0.0.3

R3(config-router)#network 10.0.0.8 0.0.0.3

Після настройки маршрутизації між будь-якими пристроями мережі буде працювати зв’язок.
