9.1 Обдувка

Очистка поверхностей нагрева топки производится производится обдувкой. Аппарат для паровой обдувки представлен на рис.9.

1-паропровод; 2-клапан; 3-шпиндель; 4-обдувочная головка; 5-электродвигатель; 6-редуктор; 7-корпус; 8-рычажной механизм привода клапана; 9-экранная труба.

Рис.9 Аппарат для паровой обдувки экранов

При паровой обдувке рабочим агентом обдувочного аппарата служит вода котла или питательная вода. Аппарат представляет собой сопла, установленные между трубами экранов. Вода в сопла подается под давлением, и в результате падения давления при прохождении через сопла из нее образуется пароводяная струя, направленная на противоположно расположенные участки экранов, фестонов, ширм. Большая плотность пароводяной смеси и наличие недоиспарившейся в струе воды оказывают эффективное разрушающее действие на отложение шлака, который удаляется в нижнюю часть топки.

10 Описание и схема системы удаления дымовых газов

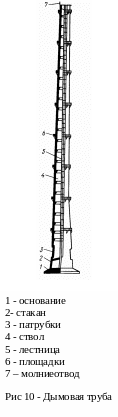

Д ля котлов большой производительности дымовые трубы, в соответствии с рисунком 9, устанавливают на мощное фундаментное основание 1. В нижней части труба имеет утолщение - стакан 2, к которому подводятся патрубки 3 дымовых газов от одного или нескольких котлов. Основной ствол 4 трубы, опирающийся на стакан 2, выполняется конической формы, позволяющей обеспечить достаточно большую высоту труб при восприятии значительных массовых и ветровых нагрузок. Для защиты от повышенных температур и агрессивности газов трубы изнутри имеют футеровку, а иногда покрываются специальными материалами (например, стеклотканью и эпоксидным лаком). В соответствии с назначением футеровку изготавливают многослойной, причем внутренний слой является кислотоупорным.

Для отвода конденсирующейся влаги от внутренних стен трубы в ее верхних участках предусмотрены специальной формы выступы –

слезники. Для обслуживания дымовых труб предусматривают специальные площадки 6 и лестницы 5. В целях безопасности на трубах устанавливают световые указатели и молниеотводы 7.

Трубы большой высоты изготавливают железобетонными одноствольными или многоствольными - с общим наружным несущим стволом, в котором размещают индивидуальные трубы (стальные или железобетонные) отдельных котлов.

10.1 Очистка дымовых газов от сернистых веществ

Методы сероочистки подразделяются на сухие и мокрые. Мокрый известковый способ.

Этот нециклический метод основан на нейтрализации сернистой кислоты, получающейся в результате растворения диоксида серы наиболее дешевыми щелочными реагентами - гидратом оксида кальция (известью) или карбонатом кальция (известняком). В результате этих реакций получается сульфит кальция, частично окисляющийся в сульфат CaSO₄. Полученный сульфит доокисляется до сульфата кальция и используется после соответствующей термической обработки в качестве строительного материала (гипса).

Магнезитовый циклический способ.

Сущность этого способа заключается в связывании диоксида серы суспензией оксида магния по реакциям (10.1), (10.2), (10.3).

MgO + SO₂ MgSO₃ (10.1)

MgS0₃ + S0₂ + Н₂О Mg(HSO₃)₂ (10.2)

Mg(HSO₃)₂ + MgO 2MgSO₃ + H₂O (10.3)

Образовавшийся сульфит магния в процессе обжига при температуре 800—900°С подвергается термическому разложению с образованием исходных продуктов реакции. Оксид магния возвращается в процесс, а концентрированный диоксид серы может быть переработан в серную кислоту или элементарную серу.
