Определение размеров фундаментов мелкого заложения
4.1. Расчет выполняется в следующей последовательности:
Приводятся исходные данные в соответствии с заданием.
Определяются размеры подошвы фундамента.
Выполняются проверки, подтверждающие правильность принятых размеров.
В случае выполнения условий всех проверок переходят к расчету деформаций основания (расчет осадки), в противном случае - уточняются размеры фундаментов.
Фундаменты мелкого заложения под стены проектируются ленточными, под колонны промышленных и гражданских зданий - столбчатыми.
4.2. На фундамент действуют нагрузки, которые в общем виде сводятся к вертикальной – N и горизонтальной - Q силам и моменту – М, прикладываемых на уровне его обреза (рис. 4.1). Для ленточного фундамента нагрузки сводятся к их погонным величинам (на 1м длины фундамента) и обозначаются соответственно n, q, m.
4.3. Фундаменты характеризуются следующими геометрическими параметрами:
- столбчатый: d – высота; b – ширина; ℓ – длина;
- ленточный: d – высота; b – ширина.
4.4. Размеры подошвы фундамента определяются в следующей последовательности.
4.4.1. В первом приближении определяется требуемая площадь подошвы столбчатого, Атр, или требуемая ширина ленточного, bтр, фундамента из соответствующих выражений:
Атр=1,1N/R0, (4.1)
bтр=1,1n/R0, (4.2)
где: Атр – требуемая площадь столбчатого фундамента, м2;
bтр – требуемая ширина ленточного фундамента, м;
R0 – расчетное сопротивление грунта, на которой опирается подошва фундамента, его величина назначается в зависимости от вида грунта и его состояния. Значения R0 приведено в таблице 4.1.
а)
б)

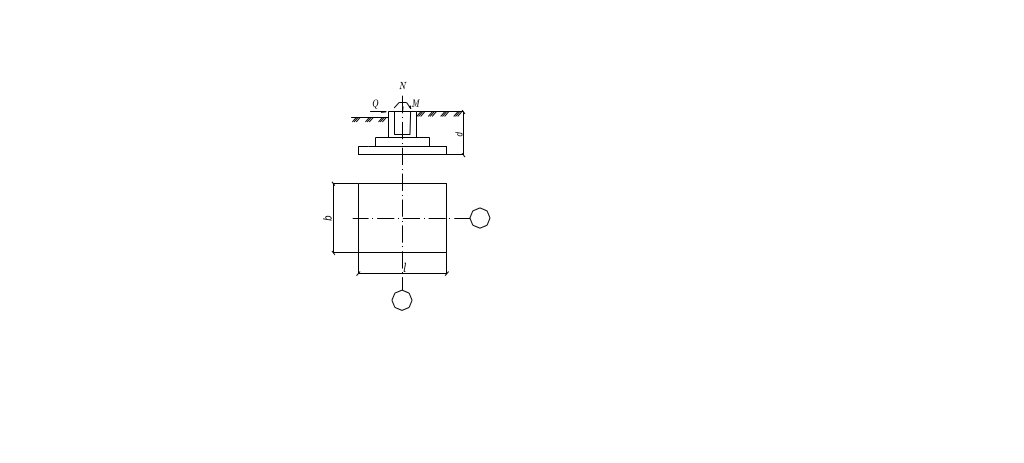

Рис.
4.1. Расчетная схема нагрузок на фундаменты
а) столбчатый; б) ленточный.
Коэффициентом 1,1 приближенно учитывается вес фундамента и грунта на его обрезах.
4.4.2. Ширина и длина подошвы столбчатого фундамента равны:
bтр=√Aтр/η; ℓтр=η·b (4.3)
где: η=ℓ/b – соотношение сторон, принимается в пределах 1,2…2,0, рекомендуется η=1,4.
Полученные размеры фундамента округляются до величин, кратных 0,3м - для столбчатых и 0,1м – для ленточных. Для столбчатых фундаментов размеры принимаются с таким расчетом чтобы соблюдалось условие Апр=ℓпр·bпр≈Атр.
где: Апр - принятая площадь фундамента;
ℓпр - принятая длина фундамента;
bпр - принятая ширина фундамента.
4.4.3. Определяется расчетное сопротивление грунта по ниже приведенным формулам:
-для зданий без подвала
,
кПа, (4.4.1)
-для зданий с подвалом
,
кПа, (4.4.2)
где: γсl, γс2 – коэффициенты, определяемые по табл. 4.2;
k – коэффициент, равный 1;
kz – коэффициент, равный 1, при b<10м;
Mγ, Mq, Mc – коэффициенты, определяемые по табл. 4.3 в зависимости от угла внутреннего трения грунта φll;
b – принятая ширина подошвы фундамента, м;
d1·- глубина заложения фундамента, для бесподвальных зданий d1=dn, для зданий с подвалами определяется по формуле:
d1=hs+hcf·γcf/γ'II,
hs – толщина слоя грунта со стороны подвала, м;
hcf – толщина пола и подготовки в подвале, м;
γcf – удельный вес конструкции пола (20кН/м3);
db – глубина подвала (от уровня планировки до пола подвала), м;
γll - среднее значение удельного веса грунтов, залегающих ниже подошвы; кН/м3;
γ'll – то же, залегающих выше подошвы, кН/м3;
сII – удельное сцепление грунта, кПа.
4.4.4. Определяются среднее и краевые давления под подошвой фундамента pср, кПа.
Среднее давление для столбчатого и ленточного фундаментов соответственно:
pср=(N+Gф)/Aпр, pср=(n+Gф)/bпр (4.5).
где: Апр, bпр – соответственно принятые площадь столбчатого и ширина ленточного фундаментов;
Gф - вес фундамента и грунта на его уступах, определяется по формуле:
Gф=l·b·d·γ
l - длина фундамента, м (для ленточных фундаментов принимается равной 1,0);
b - ширина фундамента, м;
d - высота фундамента, м;
γ=20кН/м3 – усредненное значение удельного веса фундамента и грунта на его обрезах.
Значения краевых давлений:
pmax=pср+(M+Q·dn)/W; pmin=pср-(M+Q·dn)/W, (4.6)
где: W – момент сопротивления подошвы фундамента, м3, определяемый для прямоугольной его формы из выражения W=(b·ℓ2)/6 (для ленточного фундамента принимается ℓ=1).
4.5. Выполняются проверки для принятых размеров фундаментов.
1) pср≤R; (4.7)
2) pmax≤1,2R; (4.8)
3) pmin≥0 (4.9)
Если одно из условий выражений (4.7)…(4.9) не выполняется, то необходимо уточнить размеры фундамента.
4.6. Расчет считается оконченным, если принятые размеры фундамента из условия их экономичности удовлетворяют одному из условий:
100%(R-pср)/R≤15%; 100%(1,2R-pmax)/1,2R≤15% (4.10)
Расчетное сопротивление песчаных и пылевато-глинистых грунтов.
Таблица 4.1
Вид грунта |
R0, кПа |
Пески Крупные Средней крупности Мелкие: Маловлажные Влажные и насыщенные водой Пылеватые: Маловажные Влажные Насыщенные водой
Значения R0 для плотных песков даны перед чертой. Для песков средней плотности – за чертой. Для рыхлых – значение уменьшить на 20% Пылевато-глинистые Супеси с коэффициентом пористости равным: 0.5 0.7 Суглинки с коэффициентом пористости равным: 0.5 0.7 1.0 Глины с коэффициентом пористости равным: 0.5 0.6 0.8 1.0
Значения R0 при IL = 0 даны перед чертой; при IL = 1-за чертой; при промежуточных значениях е и IL; значения R0 определяется интерполяцией. |
600/500 500/400
400/300 300/200
300/250 200/150 150/100
300/300 250/200
300/250 250/180 200/100
600/400 500/300 300/200 250/100 |
Значения коэффициентов γс1 и γс2
Таблица 4.2.
Виды грунтов |
γс1 |
γс2 |
|
Для многоэтаж-ного здания |
Для одноэтаж-ного здания |
||
Пески крупные и средней крупности Пески мелкие Пески пылеватые Супеси, суглинки и глины, при показателе текучести: IL≤0.25 0.25<IL≤0.5 IL≤0.5 |
1.4 1.3 1.25
1.25 1.2 1.1 |
1.2 1.1 1.0
1.0 1.0 1.0 |
1.4 1.3 1.2
1.1 1.1 1.0 |
Значения коэффициентов Мγ, Мq; Мс
Таблица 4.3
φll град. |
коэффициенты |
φll град. |
коэффициенты |
||||
Мγ |
Мq |
Мс |
Мγ |
Мq |
Мс |
||
0 2 4 6 8 10 12 14 16 18 20 22 |
0 0.03 0.06 0.10 0.14 0.18 0.23 0.29 0.36 0.43 0.51 0.61 |
0 1.12 1.25 1.39 1.55 1.73 1.94 2.17 2.43 2.73 3.06 3.44 |
3.14 3.32 3.51 3.71 3.93 4.17 4.42 4.69 4.99 5.31 5.66 6.04 |
24 26 28 30 32 34 36 38 40 42 44 46 |
0.72 0.84 0.98 1.15 1.34 1.55 1.81 2.11 2.46 2.88 3.38 3.66 |
3.87 4.37 4.93 5.59 6.34 7.22 8.24 9.44 10.85 12.51 14.50 15.64 |
6.45 6.90 7.40 7.95 8.55 9.22 9.97 10.80 11.73 12.79 13.98 14.64 |
