§ 7. Кусковая формовка в стержнях

Наиболее распространенным способом изготовления малых форм для художественных отливок является кусковая формовка. Однако вследствие сложности выполняемых операций этот способ требует от формовщика высокой квалификации и большого опыта. Технологический процесс кусковой формовки занимает много времени, поэтому производительность труда формовщика низкая. Кроме того, в большинстве случаев кусковая формовка связана с необходимостью сушки изготовленных форм и их частей (кусков), на что тратится много времени и расходуется топливо. Все это повышает стоимость выпускаемых отливок.

В современной практике производства отливок малых скульп­тур находит применение известный в производстве машинострои­тельных отливок способ кусковой формовки в стержнях. Сущность способа кусковой формовки художественного литья в стержнях заключается в том, что части (куски) литейной формы изготов­ляют не на поверхности модели, что собственно и составляет ос­новную сложность способа кусковой формовки, а в специально изготовленных стержневых ящиках. Размеры и поверхность изго­товляемых в них стержней — кусков — соответствуют размерам и поверхности кусков, изготовляемых на модели способом куско­вой формовки.

Для кусковой формовки в стержнях модель отливаемого изде­лия, разделенная на необходимое число частей, располагается на двусторонней подмодельной плите. В зависимости от размеров модели и ее знаков на плите можно располагать несколько моде­лей. Металлические знаки на плите делают в тех местах, где на модели будут располагаться куски при обычной кусковой фор­мовке. Число стержневых ящиков должно равняться числу знаков у модели на обеих сторонах плиты.

При наличии такой модельной плиты и стержневых ящиков по­лучение литейной формы для художественной отливки не представ­ляет большой сложности. Полуформы изготовляют по модельной плите из формовочной смеси, применяемой для формовки по-сы­рому, а стержни (куски) — в металлических ящиках (если необ­ходимо — с применением каркасов). Физико-механические свой­ства стержневой смеси должны соответствовать свойствам смеси, применяемой для набивки кусков при обычной кусковой фор­мовке.

169

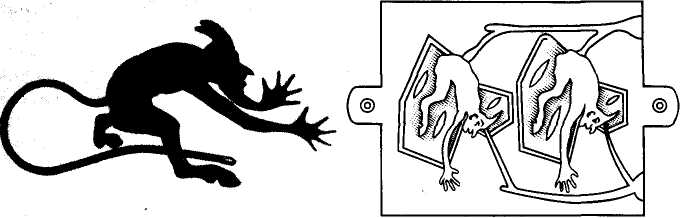

Рис. 79. Пресс-папье «Чертик»

Процесс кусковой формовки в стержнях рассмотрим на при­мере изготовления литейной формы для пресс-папье «Чертик» (рис. 79). Пресс-папье изготовляют по двусторонней модельной плите с расположенными на ней двумя моделями с литниковой системой и выпором. Каждая из моделей, расположенных на обеих сторонах плиты, имеет знаки, соответствующие размерам изготов­ляемых при обычной кусковой формовке кускам формы.

Процесс изготовления литейной формы следующий.

1. Хорошо очищенную модельную плиту укладывают на пере­ вернутую верхнюю опоку и накрывают нижней опокой так, чтобы штыри ее прошли через втулки плиты и ушки верхней опоки.

2. Поверхности моделей в опоке припыливают древесноуголь- ной пылью и насеивают на них слой облицовочной смеси, пред­ назначенной для форм, заливаемых в сыром состоянии. Затем опоку заполняют смесью до верха и набивают ее в два приема с подчеканкой.

3. Обе опоки переворачивают вместе с модельной плитой и, так же как и первую, набивают вторую полуформу.

4. Снимают верхнюю полуформу с плиты, а плиту с нижней опоки.

5. Обе полуформы отделывают, на соответствующие места в них устанавливают заранее изготовленные и высушенные стерж­ ни-куски. В верхней полуформе стержни прикалывают.

6. После установки стержней форму собирают для заливки. При сборке формы следует обращать внимание на точность уста­ новки стержней в ее знаках, нельзя допускать образования зазоров между стенками знака и стержня, что может привести к образо­ ванию на отливке швов.

Собранную форму устанавливают в пресс для заливки в верти­кальном положении.

Описанная кусковая формовка в стержнях более удобна по сравнению с обычной кусковой формовкой. Во-первых, она упро­щает технологический процесс формовки, исключает необходи­мость иметь формовщиков высокой квалификации, так как фор-

170

мовка производится по модельной плите. Изготовлять куски в стержневых ящиках значительно проще, чем на модели. Во-вто­рых, кусковая формовка в стержнях дает возможность заливать литейные формы в сыром состоянии, исключает их сушку, которая при обычной кусковой формовке составляет значительную часть времени технологического процесса изготовления литейной формы. Все это повышает производительность труда и снижает себестои­мость отливок.
