§ 3. Кусковая формовка по-сухому

Способом кусковой формовки по-сырому изготовляют литей­ные формы сравнительно простых художественных изделий.

В приведенных примерах формовки для удаления модели из формы заформованные куски из формы не вынимали, а лишь ото­двигали по плоскости разъема формы на расстояние, допускающее свободное извлечение модели. Поэтому кускам такой формы не нужна особая прочность.

Большинство моделей художественных изделий — модели фи­гур человека, животных, птиц — более сложны и по форме, и по рельефу их поверхности. Для извлечения таких моделей из формы приходится изготовлять в форме большее число кусков, располо­женных не только на боковых частях модели, но и на ее верхней и нижней поверхностях. При удалении модели из формы куски, расположенные на верхних частях модели, невозможно передви­гать, как это делалось при кусковой формовке по-сырому; их следует убирать совсем. В этом случае формовщик вынужден, убирая куски, брать их в руки, отделывать их поверхность и укла­дывать на соответствующее место в опоку. Чтобы куски не раз­рушались при таких операциях, они должны быть достаточно прочными. Поэтому в сложных формах художественных изделий куски изготовляют на модели из специальной формовочной смеси с содержанием глины 25—30 %. Кроме того, повышение содер­жания глины в облицовочных смесях для кусковой формовки диктуется необходимостью хорошей пластичности смеси для полу­чения резкого отпечатка сложной поверхности модели. Но так как с применением жирных формовочных смесей ухудшается газо­проницаемость литейной формы, то ее обычно сушат перед залив­кой. Поэтому процесс изготовления таких форм носит название кусковой формовки по-сухому.

Чтобы ясно представить способ кусковой формовки по-сухому, разберем изготовление формы для чернильницы (рис. 72). Модель

148

б)

е).

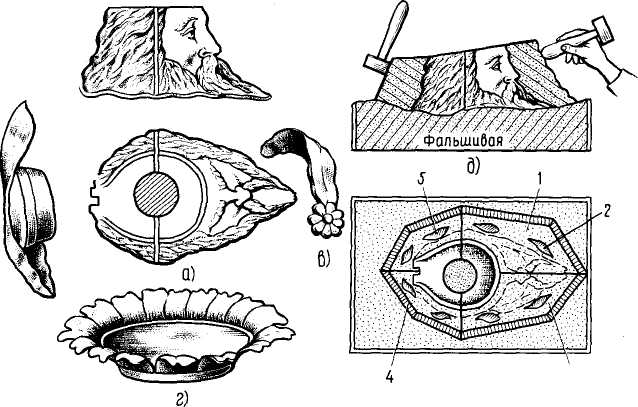

Рис. 72. Кусковая формовка чернильницы

чернильницы состоит из нескольких частей: латунного разъемного корпуса головы (рис. 72, а), шляпы (рис. 72, б), пера (рис. 72, в) и основания (рис. 72, г). Все детали чернильницы, за исключением корпуса головы, отливают в сырых формах. Корпус головы фор­муют способом кусковой формовки, форму заливают после сушки. В процессе изготовления литейной формы чернильницы модель головы используют как стержневой ящик для изготовления

стержня.

Порядок выполнения основных операции следующий:

1. Изготовление литейной формы начинают со стержня. Для этого разъемную модель соединяют, ее полость заполняют стерж­ невой смесью и уплотняют ее. Затем хорошо подрезав и загладив смесь, на нижнем торце вырезают знак для фиксации стержня

в форме.

2. Модель с находящимся внутри стержнем укладывают в фальшивую опоку, поверхности модели и разъема припыливают древесноугольным порошком. На боковую часть модели (у пра­ вой щеки) накладывают облицовочную смесь, уплотняют ее (рис 72, д) и подрезают в форме куска / (рис. 72, е). Верхняя пло­ скость куска должна быть на уровне верхнего края модели. Две боковые вертикальные плоскости: одна — по плоскости разъема модели, вторая — по середине лица, вдоль носа и бороды. Боко­ вую ломаную поверхность, соприкасающуюся с формой, подре­ зают наклонно до поверхности разъема формы. На верхней по­ верхности куска вырезают углубление — знак 2. Поверхность подрезанного куска припыливают сухим угольным порошком.
