4,8,3 Пусковые программы (алгоритмы) пту ас.
Заводами изготовителями и НИО выполняются комплекс исследований термонапряжонного состояния турбины при различных эксплуатационных режимах. И на этой основе разрабатываются программы пуска ПТУ из различных тепловых состояний. Применяют 2а типа пусковых программ.
Временные
Лимитные программы.
Временные программы пуска жестко связывают значения регулируемых параметров с моментом времени в процессе пуска, такие программы задаются в виде диаграмм. В них показываются изменения регулируемых параметров от времени в зависимости от предпускового температурного состояния турбины.

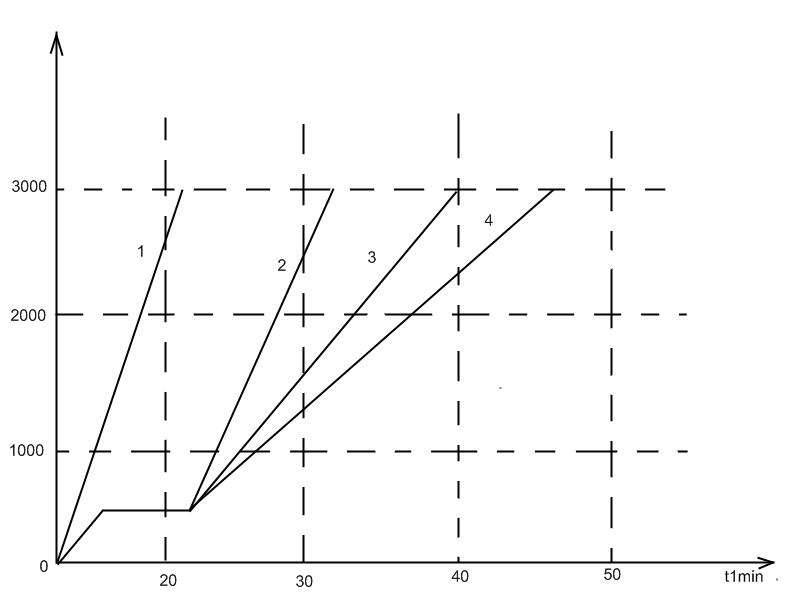

П
ример
одного параметра:
1) tмет >=150C
2) tмет >=80С
3) tмет >=60С
4) tмет >=40С
При реализации временной программы пуска контролируется в соответствии регулируемых параметров требуемым значениям. При нарушении соответствия в какой-то момент времени для какого-то параметра производится возврат программы пуска на 1-2 шага и потом пуск продолжается. Достоинства – относительная простота их реализации, предсказуемость изменения регулируемых параметров во времени.
Минус: большие допуски по регулируемым параметрам – это повышает продолжительность пуска и позволяет использовать маневренные возможности оборудования.
Лимитные программы основаны на измерении температур (разности темп.) и скоростей их измерения в наиболее ответственных точках элементов ПТУ. И на сравнение их с предельно допустимыми значениями, которые определены заранее.
Параметр значение которого в данный момент времени оказывается ближе всего к допустимому выбирается в качестве ведущего. И пуск реализуется по этому ведущему параметру. В процессе пуска возможна смена ведущего параметра. Применение лимитных программ позволяет оптимизировать пусковой режим. Оптимальным является пуск при котором в любой момент времени значение ведущего параметра является дополнительным и такой пуск требует минимального времени тепловых потерь. Но из-за тепловой инерции различных максимальные температуры достигаются не в момент воздействия на МУТ, а спустя некоторое время из-за этого лимитные программы не гарантируют что в какой то момент времени будут превышены предельно допустимые значения каких-либо регламентирующих параметров. С целью предотвращения используют прогнозирующие автоматы, они определяют температуры в точках ПТУ в зависимости от темпа пуска. По результатам даются рекомендации по возможности ускорения пуска.
4,8,4 Подготовка к пуска пту.
Все операции по подготовку к пуску и их последовательность регламентируется соответствующими инструкциями.
После ремонта оборудования ПТУ проводят кислотную промывку трубопроводов.
Проводится проверка исправности и контроль работы всех систем ПТУ
Включается в работу масляная система и валоповоротное устройство турбины (ВПУ)
Резервуары в баке запаса заполняются обессоленной водой, при этом из контура выводятся продукты коррозии.
Подаётся пар к концевым уплотнениям турбины.
В работу включаются пусковые и основные эжекторы создающие вакуум в контуре.
Производится прогрев всей системы контура ПТУ в соответствии с программой пуска.
Пар циркулирует по пусковой системе через БРУ-К. При прогреве из парапроводов удаляется воздух через специальные воздушники, и влага через специальные дренажи. При пуске скорость прогрева контура 5С/мин. Скорость прогрева регулируется расходом пара через ПГ за счёт открытия ГПЗ.
