Занятие 10 Аналого-цифровые преобразователи

Учебные и воспитательные цели:

1. Изучить принципы построения цифро-аналоговых и аналого-цифровых преобразователей.

2. Воспитывать инженерное мышление.

План лекции

№№ п/п	Учебные вопросы	Время
1. 5 МИН. | 2. 3.	ВВОДНАЯ ЧАСТЬ ОСНОВНАЯ ЧАСТЬ 1.Общие сведения о цифровой обработке аналоговых сигналов. 2.Цифро-аналоговые преобразо ватели. 3.Аналого-цифровые преобразователи ЗАКЛЮЧИТЕЛЬНАЯ ЧАСТЬ	5 мин 80 мин. 15 мин. 25 мин. 30 мин. 5 мин

Материальное обеспечение:

1.Слайды "АЦП".

Литература:

1. Калабеков Б.А. Цифровые устройства и микропроцессорные системы. – М.Горячая линия – Телеком, 2000г., с.156-172.

Вводная часть

Большинство преобразователей сообщения в сигнал имеют на выходе электрический сигнал аналоговой формы, представляющий собой непрерывную функцию времени. В качестве примера можно назвать речевой сигнал в телефонии и радиосвязи, телевизионный сигнал и др. Передача и обработка таких сигналов осуществляется, как правило, в аналоговой форме. Однако в последнее время всё более широкое распространение получают цифровые системы передачи, которые обеспечивают более высокую помехоустойчивость, а также позволяют использовать последние достижения микроэлектроники. Для передачи аналоговых сигналов по цифровым каналам, прежде всего, необходимо преобразовать сигналы из аналоговой формы в цифровую. Устройства, обеспечивающие такое преобразование, называют аналого-цифровыми преобразователями (АЦП). В месте приема необходимо обратное преобразование сигналов из цифровой формы в аналоговую, которое выполняется цифро-аналоговыми преобразователями (ЦАП). Рассмотрим общие сведения о цифровой обработке сигналов.

Основная часть

1. Общие сведения о цифровой обработке аналоговых сигналов

В процессе преобразования сигналов из аналоговой формы в цифровую можно выделить следующие операции:

- дискретизацию;

- квантование;

- кодирование.

Процесс дискретизации заключается в том, что из непрерывного во времени сигнала выбираются отдельные его значения, которые следуют через определенный интервал времени Т, называемым интервалом дискретизации. Согласно теореме Котельникова, если сигнал имеет ограниченный спектр, т.е. в его составе нет спектральных составляющих с частотами выше частоты Fmax, то для восстановления аналогового сигнала из последовательности его дискретных значений интервал дискретизации должен удовлетворять условию Т<1 /2Fmax.

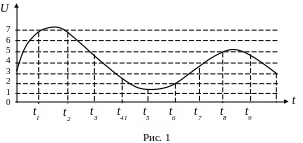

Сущность процесса квантования состоит в следующем. Создается сетка так называемых уровней квантования, смещенных друг относительно друга на величину, называемую шагом квантования. Каждому уровню квантования присваивается свой номер (0, 1, 2, 3, . . .). Полученные в результате дискретизации отсчеты заменяются ближайшим к ним уровнем квантования. Так на рис.1 отсчет в момент t₀ заменяется ближайшим к нему уровнем 3, а взятый в момент t₁ отсчет - ближайшим к нему уровнем квантования с номером 6 и т.д.

Очевидно, процесс квантования вносит погрешность в представлении значения сигнала. Однако выбором достаточно малого шага квантования эту погрешность можно снизить до допустимых значений. Таким образом, последовательность отсчетов сигнала в процессе квантования преобразуется в последовательность соответствующих чисел - номеров уровней квантования. Для представленного на рис.1 сигнала эта последовательность чисел: 3,6,7,4,2,1,3,6.

Следующая операция аналого-цифрового преобразования сигналов кодирование. Смысл её состоит в следующем. Квантованные напряжения отсчетов позволяют представить эти значения числами в двоичном коде. Последовательность чисел в двоичном коде образует цифровой сигнал.
