Рессорное подвешивание.
Рессорное подвешивание - предназначено для:
смягчения ударов передаваемых на подрессоренное оборудование
равномерного распределения нагрузки между колесными парами и колёсами.
Рессорное подвешивание обеспечивает:
Плавность хода электровоза.
Необходимую упругость при передаче веса электровоза на тележку.
Амортизирует и гасит вертикальные и горизонтальные колебания.
Возвращает кузов в нормальное положение относительно тележки при выходе
из кривой.

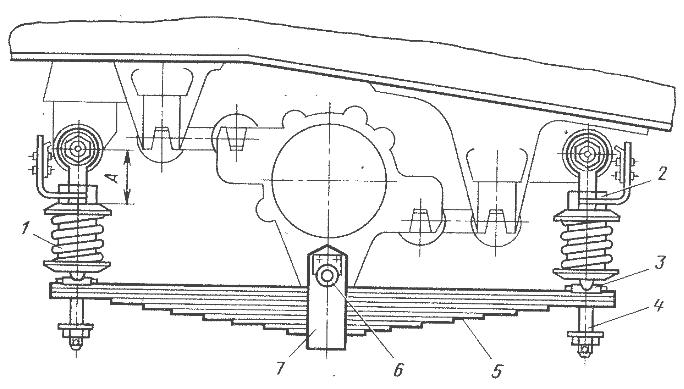

Рис. 18 – Рессорное подвешивание.
1 – спиральная цилиндрическая пружина;
2 – опорная гайка;
3 – опора;
4 – стойка;
5 – рессора;
6 – валик для подвешивания к буксе;
7 – хомут;
Показатель |
ВЛ-10 |
ВЛ – 11, 118 , 11м |
Статический прогиб двух ступенчатого рессорного подвешивания, мм; |
110 |
110 |
Статический прогиб рессоры, мм; |
65±5 |
68±5 |
Статический нагрузка на рессору, кгс; |
8500 |
8500 |
Статический прогиб пружины, мм; |
17 |
17 |
Статический нагрузка на пружину, кгс; |
4740 |
4740 |
Число листов листовой рессоры, шт.; |
10 |
10 |
Эквивалентная жёсткость на одно колесо (без жёскости поводков), кгс/мм; |
103,5 |
103,5 |
Стрела прогиба в свободном состоянии – мм. |
74 |
74 |
Жёсткость листовой рессоры, кгс/мм |
127 |
127 |
Жёсткость одной пружины, кгс/мм; |
280 |
280 |
Относительный коэффициент внутрен- него трения всех листов рессоры, %; |
4.73-9.46 |
4.73-9.46 |
Общее число витков пружины |
4 |
4 |
Число рабочих витков пружины |
2,5 |
2,5 |
Высота пружины в свободном состоянии – мм. |
187 |
187 |
Первая ступень:
ВЛ-10 несбалансированное, индивидуальное для каждой колесной пары. Состоит (см. рис. 18) из листовых рессор и цилиндрических пружин. Листовые рессоры шарнирно закреплены к буксе электровоза через хомут. По концам листовая рессора имеет отверстия, через которые проходят стержни. Стержни шарнирно закреплены в кронштейнах рамы тележки. Между листовой рессорой и верхом стержня установлена цилиндрическая пружина. Предварительный натяг цилиндрической пружины регулируется гайкой.
Наличие листовой рессоры в первой ступени даёт возможность не устанавливать фрикционный гаситель колебаний.
Статический прогиб – это отклонение свободного конца рессоры от нормального состояния под воздействием веса вагона или локомотива при неподвижном состоянии (в статике).

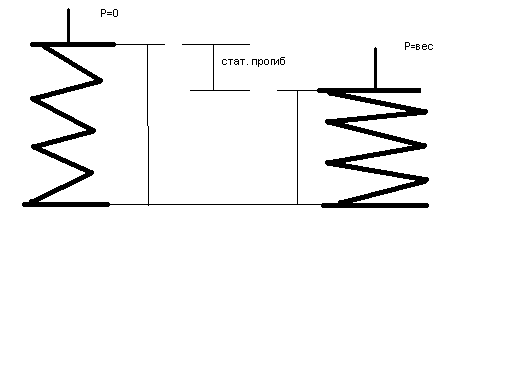

Статический прогиб (см. рис. 19)должен быть равным по величине в миллиметрах - максимальной конструкционной скорости в км/ч. Первая ступень рессорного подвешивания должна обеспечить не менее 80 % статического прогиба. Максимальные конструкционные скорости современного подвижного состава 160 км/ч, а листовые рессоры способны обеспечить статический прогиб не более 50 мм., иначе рессора теряет свою упругость, поэтому листовые рессоры были заменены на цилиндрические пружины
Рисунок 19
===========================================================
