Министерство науки и образования российской федерации

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

Национальный исследовательский томский политехнический университет

Кафедра теоретической и прикладной механики

Привод конусной дробилки с эксцентриковым креплением нижнего торца оси конуса Пояснительная записка к курсовому проекту по механике

КТПМ 150 00 00 ПЗ

Выполнил: студент группы 5001

Гуков Е.В.

Руководитель: Наплеков В.И.

Томск 2012

Задание на проектирование

Спроектировать привод конусной дробилки с эксцентриковым креплением обоих концов оси конуса. Начертить сборочный чертёж редуктора, рабочие чертежи зубчатого колеса, крышки подшипника и ведомого вала.

Задание 8 , Вариант 1

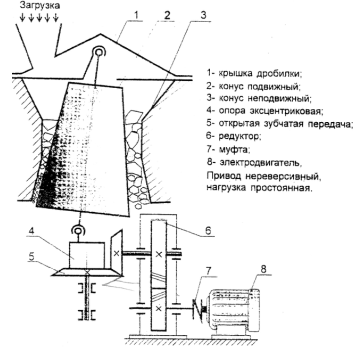

Рис.1.

Исходные данные:

Мощность на ведомом колесе передачи Р=5 кВт

Частота вращения ведомого колеса передачи n=80 мин ^–1

Срок службы редуктора L_H=10 тыс.час.

ТПУ ЭНИН

Группа 5001

Содержание

Введение…………………………………………………………………………...4

1. Выбор электродвигателя и кинематический расчет привода…………...5

2. Расчет зубчатых колес редуктора…………………………………………7

3. Предварительный расчет валов редуктора……………………………...14

4. Конструктивные размеры шестерни и колеса…………………………..15

5. Конструктивные размеры корпуса редуктора…………………………..16

6. Выбор подшипников качения……………………………………………17

7. Расчет параметров открытой зубчатой конической передачи…………18

8. Первый этап компоновки редуктора…………………………………….24

9. Проверка долговечности подшипников…………………………………25

10. Второй этап компоновки редуктора……………………………………..32

11. Проверка прочности шпоночных соединений………………………….33

12. Уточненный расчет валов………………………………………………...34

13. Анализ посадок……………………………………………………………39

14. Выбор сорта масла………………………………………………………..42

15. Сборка редуктора…………………………………………………………43

16. Заключение………………………………………………………………..44

Список использованной литературы…………………………………………...45

Введение

Создание машин, отвечающих потребностям народного хозяйства, должно предусматривать их наибольший экономический эффект и высокие тактико-технические и эксплуатационные показатели.

Основные требования, предъявляемые к создаваемой машине: высокая производительность, надежность. Технологичность, ремонтопригодность, минимальные габариты и масса, удобство эксплуатации, экономичность, техническая эстетика. Все эти требования учитывают в процессе проектирования и конструирования.

Проектирование – это разработка общей конструкции изделия.

Конструирование – это дальнейшая детальная разработка всех вопросов, связанных с воплощением принципиальной схемы в реальную конструкцию.

Проект – это техническая документация, полученная в результате проектирования и конструирования.

Данный курсовой проект включает в себя анализ назначения и условий

работы проектируемых деталей, наиболее рациональные конструктивные

решения с учетом технологических, монтажных, эксплуатационных и

экономических требований, кинематические расчеты, определение сил,

действующих на детали и узлы, расчеты конструкций на прочность, выбор

материалов, процесс сборки и разборки конструкций и многое другое.

Основные цели проекта:

1. Овладеть техникой разработки конструкторских документов на

различных стадиях проектирования.

2. Приобрести навыки самостоятельного решения инженерно- тех-

-нических задач.

3. Научиться работать со стандартами, различной инженерной,

учебной и справочной литературой (каталогами, атласами, клас-

сификатором ЕСКД).

4. Уметь обосновано защитить проект.
