2.1. Теплотехнический расчет ограждающей конструкции (стены) в зимних условиях. Выбор оптимального варианта ограждения.

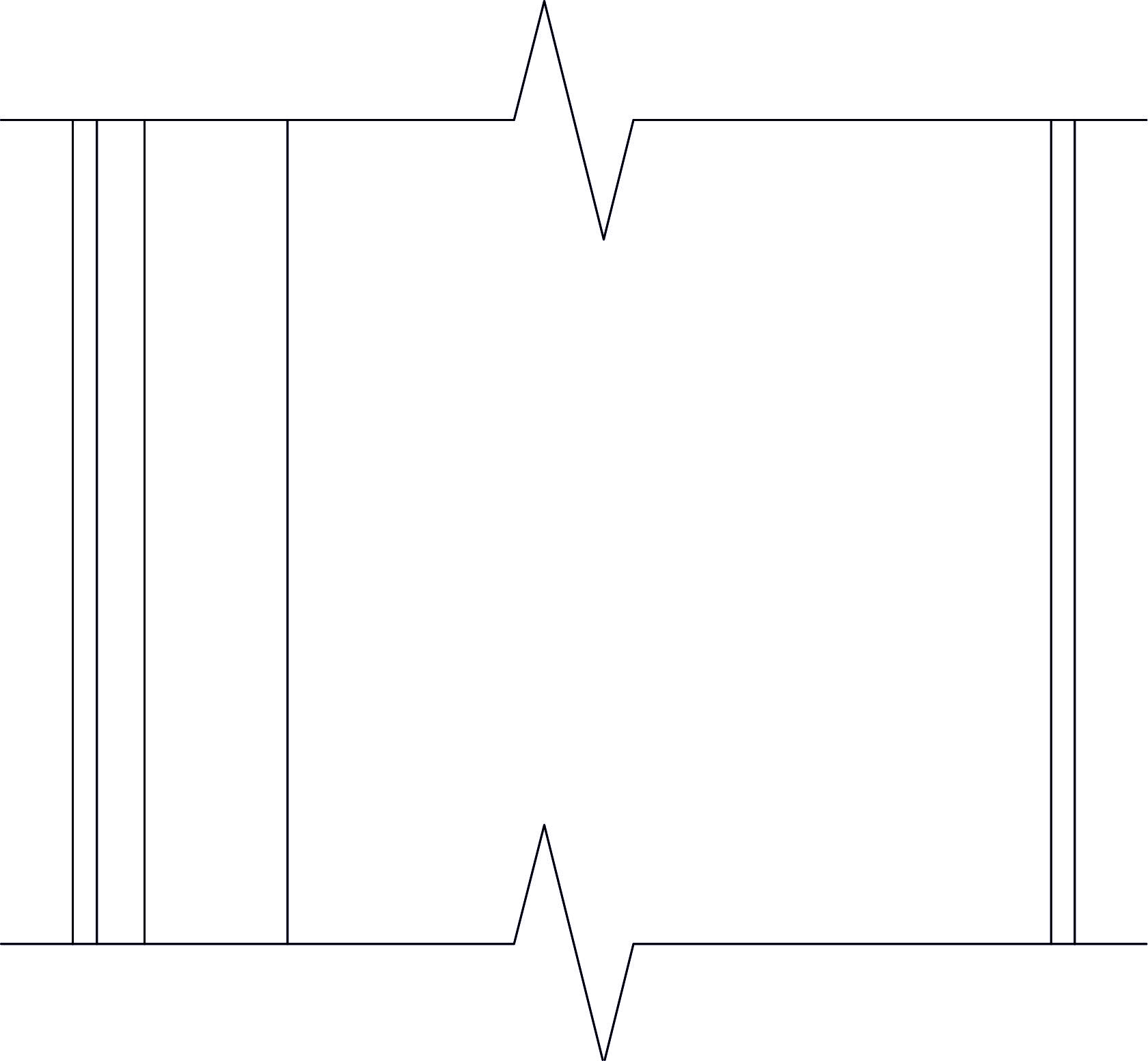

Состав (начиная с внешней стороны) :

1. гранит (γ₁ = 2800 кг/м³, δ₁ = 0,02 м , λ₁ =3,49 Вт/м ºС)

2. воздушная прослойка ( δ₂ = 0,04 м)

3. понеполистирол (γ₃ = 40 кг/м³, δ₃ = 0,11 м , λ₃ =0,05 Вт/м ºС)

4. кирпичная кладка (γ₄ = 1800 кг/м³, δ₄ = 0,51 м , λ₄ =0,81 Вт/м ºС)

5. гипсокартон (γ₅ = 800 кг/м³, δ₅ = 0,02 м , λ₅ =0,21 Вт/м ºС)

Исходные данные:

Средняя наиболее холодная температура пятидневки t_ext= -28ºC

Расчётная температура воздуха внутри помещения t_int= 20ºC

Средняя температура наружного воздуха со среднесуточной температурой воздуха не более 8ºС t_ht= -3,5ºC

Нормируемый температурный перепад ∆t _H=4ºC

Расчетная зимняя температура наружного воздуха t_ht = -6 С

Коэффициенты теплоотдачи α_int= 8,7 Вт/мºC, α_ext=23Вт/мºС

Средняя температура отопительного периода t_ht = -3,5ºC

Продолжительность отопительного периода Z_ht =213 сут.

Зона- нормальная, влажность – нормальная = Б

n= 1

Расчёт

Определяем толщину утепляющего слоя, исходя из требований энергосбережения (показатель a теплозащиты) при условии R₀^расч ≥ R_reg^пр

2.2. Расчёт наружных ограждений на паропроницаемость Исходные данные:

Климатические параметры для г. Владимир:

- среднегодовая температура наружного воздуха t_ext^год = 3,9 ⁰С

- среднегодовая относительная влажность наружного воздуха φ _ext^год = 78%

- среднегодовое значение парциального давления наружного воздуха e _ext^год =628 Па.

- E = 805 Па

Параметры микроклимата помещения:

- температура воздуха в помещении t_int = 20 C

- относительная влажность воздуха φ_int = 45%

- парциальное давление e _int = 1048 Па

Теплотехнические характеристики материалов:

- гипсокартон (γ₅=800 кг/м³, μ₅=0,075 мг/ м ч Па, δ₅=0,02 м)

- кирпич (γ₄=1800 кг/м³, μ₄=0,11 мг/ м ч Па, δ₄=0,51 м)

- пенополистирол (γ₃=40 кг/м³, μ₃=0,05 мг/ м ч Па, δ₃=0,11 м)

- гранит (γ₁=2800 кг/м³, μ₁=0,008 мг/ м ч Па, δ₁=0,02 м)

Расчёт

R₁ = =2,5 м² ºС/Вт

R₂ = 0 м² ºС/Вт

R₃ = = 2,2 м² ºС/Вт

R₄ = = 4,64 м² ºС/Вт

R₅ = = 0,26 м² ºС/Вт

Графоаналитический метод расчета влажностного состояния ограждающих конструкций.

Исходные данные:

Характеристики материалов:

- гипсокартон (γ=800 кг/м.кб, μ=0,075 мг/ м ч Па, δ=0,01 м, S=3,66 Вт/м.кв.ºС, λ=0,21 Вт/мºС)

- кирпич (γ=1800 кг/м.кб, μ=0,11 мг/ м ч Па, δ=0,51 м, S=10,12 Вт/м.кв.ºС, λ=0,81 Вт/мºС)

- пенополистирол (γ=40 кг/м.кб, μ=0,05 мг/ м ч Па, δ=0,12 м, S=0,49 Вт/м.кв.ºС, λ=0,05 Вт/мºС)

- воздушная прослойка Rвп = 0,165 м² º^оС/Вт

- гранит (γ=2800 кг/м.кб, μ=0,008 мг/ м ч Па, δ=0,02 м, S=25,04 Вт/м.кв.ºС, λ=3,49Вт/мºС)

Климатические данные:

- расчетная температура наружного воздуха t_ext =-7,1ºC, т.е. средняя за весь холодный период, т.к. показатель тепловой инерции данной конструкции D>7 (массивная конструкция). За холодный период приняты 5 месяцев со средней температурой ниже 0º С;

- расчетное значение упругости водяного пара наружного воздуха за холодный период Eext = 333 Па.

Параметры внутреннего воздуха:

- расчетная температура t_int = 20 C;

- расчетная упругость водяного пара при относительной влажности φ=45%

Eint=1048 Па.
