6. Основные составляющие мультисервисной сети, их структура и назначение.

Основными составляющими мультисервисной сети являются: телепорт, узлы ввода-вывода и обработки информации (узел ВВиОИ), транспортная сеть и кластеры (рис. 1.7). Топология сети определяется спецификой местности, на которой она развертывается.

Рис. 1.7 Структура мультисервисной сети

Под телепортом понимается единый центр управления, получения, обработки, создания и передачи информации. Телепорт строится по модульной технологии (с возможностью поэтапного наращивания предоставляемых услуг) и формируется из оборудования и программного обеспечения (ПО) для организации приема эфирных и спутниковых ТВ- и радиопрограмм; формирования студийных программ; подключения к телефонной сети; подключения к сети Интернет; сбора и обработки данных теле-метрии (показания датчиков воды, электричества и т.п.); сбора и обработки данных видеонаблюдения и датчиков пожаро-охранной сигнализации; мониторинга, контроля и управления состоянием сети и доступом к информационным потокам; и других видов услуг.

Транспортная сеть – широкополосная кабельная сеть, построенная по волоконно-оптической технологии со структурой «кольцо» или «звезда». На транспортной сети располагаются узлы ввода-вывода и обработки информации, к которым осуществляется подключение телепорта и кластеров.

Кластеры представляют собой группы от 500 до 2 тыс. абонентов, территориально расположенных в непосредственной близости друг от друга, и охватываются распределительной сетью.

Телепорт обвязывает волоконно-оптической транспортной сетью урбанизированные районы с наибольшей плотностью абонентов. При развертывании распределительных сетей возможно сочетать кабельную и беспроводную технологии, исходя из практических и экономических соображений.

Таким образом, мультисервисная сеть – это совокупность оборудования для создания, передачи, обработки и приема информации, сетей для распределения информационных потоков, абонентского оборудования, а также набора услуг, предоставляемых потребителям.

Универсальность и модульность мультисервисной сети позволяет сформировать любой набор телекоммуникационных услуг, предоставляемых пользователям. В зависимости от результатов маркетинговых исследований набор услуг может изменяться и наращиваться.

7. Этапы развития сетей связи, конвергенция информационно-коммуникационных технологий.

В историческом развитии сетей и услуг связи можно выделить четыре основных этапа (рис.1.1).

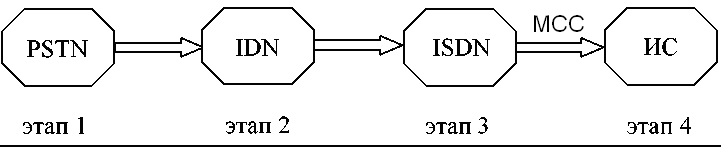

Рис. 1.1 Этапы развития сетей и услуг связи [12]

Каждый этап имеет свою логику развития, взаимосвязь с предыдущими и последующими этапами. Кроме того, каждый этап зависит от уровня развития экономики и национальных особенностей отдельного государства.

Первый этап – построение телефонной сети общего пользования (ТфОП - PSTN). В течение длительного времени каждое государство создавало свою аналоговую телефонную сеть общего пользования (ТфОП), телефонная связь предоставлялась населению, учреждениям, предприятиям и отождествлялась с единственной услугой – передачей речевых сообщений. В дальнейшем с помощью модемов – передача данных. Однако, даже в настоящее время телефон остается основной услугой связи, принося эксплуатационным организациям более 80% доходов. В настоящее время применяется термин ССОП – сеть связи общего пользования.

Второй этап – цифровизация телефонной сети. Для повышения качества услуг связи, увеличения их числа, повышения их автоматизации управления и технологичности оборудования, промышленно развитые страны в начале 70-х годов начали работы по цифровизации первичных и вторичных сетей связи. Были созданы интегральные цифровые сети (IDN), предоставляющие также в основном услуги телефонной связи на базе цифровых систем коммутации и передачи.

Третий этап – интеграция услуг. Пользователю этой сети предоставляется базовый доступ 2В+D, по которому информация передается по трем цифровым каналам: два канала В со скоростью передачи 64 кбит/с и канал D со скоростью 16 кбит/с. Каналы В используются для передачи речевых сообщений и данных, канал D – для сигнализации и для передачи данных в режиме пакетной коммутации. Для пользователя с большими потребностями может быть предоставлен первичный доступ, содержащий 30 В каналов и 2 канала сигналов синхронизации, сигнализации, служебной связи и др.

Цифровая сеть интегрального обслуживания – результат эволюции сетей передачи данных и интегральной цифровой сети связи (ИЦСС). Хотя ИЦСС в 70-е годы ХХ в. и называлась интегральной, в ней были реализованы лишь первых два шага интеграции (объединения):

• интеграция элементной базы средств управления и коммутации (использование однотипных электронных компонентов);

• интеграция способов разделения каналов в коммутационном и каналообразующем оборудовании.

В такой сети информация пользователей передавалась в цифровой форме только по цифровым трактам между станциями и узлами и в коммутационном поле, абонентские линии оставались аналоговыми. Цифровой сетью назевается сеть электросвязи, в которой информация передается (по АЛ и СЛ) и коммутируется (на станциях и узлах) в цифровой форме.

Четвертый этап – интеллектуальная сеть IN (Intelligent Network). Эта сеть предназначена для быстрого, эффективного и экономичного представления информационных услуг массовому пользователю. Необходимая услуга предоставляется пользователю тогда, когда она ему требуется и в тот момент времени, когда она ему нужна. Соответственно и платить он будет за предоставленную услугу в течение этого интервала времени. Таким образом, быстрота и эффективность предоставления услуги позволяют обеспечить и ее экономичность, т.к. пользователь будет использовать канал связи значительно меньшее время, что позволит ему уменьшить затраты.

Под термином «конвергенция», в соответствии с документом «Green Paper» Европейской Комиссии (1997г.), понимают возможность различных сетевых платформ обеспечивать практически одинаковый набор услуг или объединение оконечных устройств (телефона, персонального компьютера, телевизора) в виде единого терминала.

• модернизацию сети в большинстве случаев необходимо начинать с построения транзитной IP сети, которая должна поддерживать все показатели QoS, определенные для пакетных технологий.

Конвергенция телекоммуникационных сетей – возникновение сходства в структуре сетей связи, в используемых ими аппаратно-программных средствах и в совокупности услуг, предоставляемых абонентам.

Чаще всего рассматриваются три направления конвергенции: конвергенция услуг, конвергенция процессов и конвергенция сетей. Конвергенция услуг предоставляет пользователям расширенные функциональные возможности. Конвергенция процессов касается в большей мере провайдеров услуг, которая для предоставления экономически эффективных услуг позволяет работать с оборудованием различных производителей. Конвергенция сетей подразумевает конвергенцию технологий.

Следует отметить, что конвергентная сеть является промежуточным этапом для перехода к так называемой сети следующего поколения – Next Generation Network (NGN).

Конвергентная сеть должна соответствовать следующим трем основным требованиям:

• передача данных;

• передача информации в реальном времени;

• обеспечение качества обслуживания.
