1.3.4. Цветная печать.
В цветных моделях изображение формируется из четырех основных цветов модели CMYK (голубого, пурпурного, желтого и черного). Цветные модели могут быть как многопроходными, так и однопроходными.
В соответствии с первой, широко используемой до недавнего времени, технологией на фотобарабане последовательно для каждого отдельного цвета (Cyan, Magenta, Yellow, Black) формировалось соответствующее изображение, и лист печатался за четыре прохода, что, естественно, сказывалось на скорости и качестве печати.
В настоящее время в однопроходных цветных лазерных и светодиодных принтерах наибольшее распространение получили печатающие механизмы так называемой конвейерной конструкции.

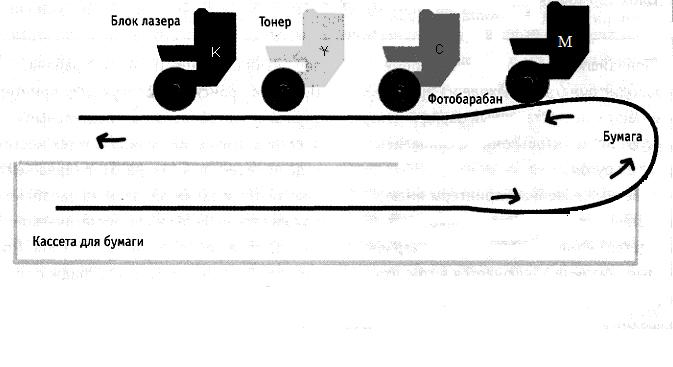

Рис.1.8. Конвейерная конструкция однопроходного печатающего механизма цветного лазерного принтера
Четыре фотоборабана, расположенных в одну линию друг за другом, последовательно переносят образы цветовых слоев на специальный ремень, формируя на нем полноцветное изображение, которое затем переносится на бумагу.
В системах револьверного типа картриджи с тонером располагаются во вращающемся барабане. Принтер может проворачивать этот барабан и выбирать нужный картридж.
Рис.1.9. Револьверная конструкция однопроходного печатающего механизма цветного лазерного принтера
Такой подход позволяет обеспечить высокую точность совмещения цветовых слоев изображения и к тому же сделать принтер более компактным.[6,7]
1.4. Процесс ксерографии.
В
основе работы, как копировального
аппарата, так и лазерного принтера лежит
процесс сухой ксерографии (лат. xeros -
сухой и graphos - писать). В свою очередь он
базируется на электростатической
фотографии. В основе электростатической
фотографии лежит способность некоторых
полупроводников уменьшать свое удельное
сопротивление под действием света.

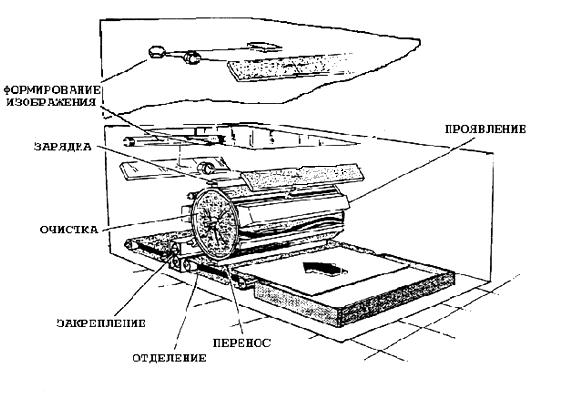

Рис.1.10. Процесс ксерографии.
1.4.1. Зарядка.
Зарядка фоторецептора - это процесс нанесения равномерного заряда определенной величины на поверхность фоторецептора. Зарядка производится коротроном. Для зарядки на коротрон подается высокий потенциал с помощью высоковольтного блока. Соприкасаясь с ионизированным газом, поверхность барабана приобретает электрический заряд. Поскольку подложка барабана заземлена, а над ней находится изолирующий слой, заряженные частицы концентрируются в верхнем слое фоточувствительного покрытия.[2,3]
1.4.2. Формирование изображения.
После зарядки на фоторецептор подается изображение, которое в копировальных аппаратах освещается мощным источником света и проецируется через систему зеркал. Для увеличения и уменьшения изображения служит объектив с изменяемым фокусным расстоянием. Скорость барабана должна быть согласована. Изображение со стекла экспонирования освещается лампой и через систему зеркал проецируется на фоторецептор. Те места на фоторецепторе, на которые падает свет, теряют свой потенциал. Таким образом, на фоторецепторе остается рисунок оригинала в виде заряженных участков. [3]
1.4.3. Проявление.
Проявление - это процесс формирования изображения на фоторецепторе тонером.
Проявление скрытого изображения происходит при нанесении тонера на поверхность барабана. Частицы тонера предварительно заряжаются, благодаря чему затягиваются в участки барабана, имеющие заряд, противоположный заряду тонера. Электростатическое притяжение удерживает тонер на поверхности фоточувствительного барабана. Неоднородности поля барабана, создаваемые царапинами на его поверхности, приводят к нарушениям распределения красителя, что проявляется в виде полос и пятен на готовом изображении.[2]
