Третій аркуш звіту

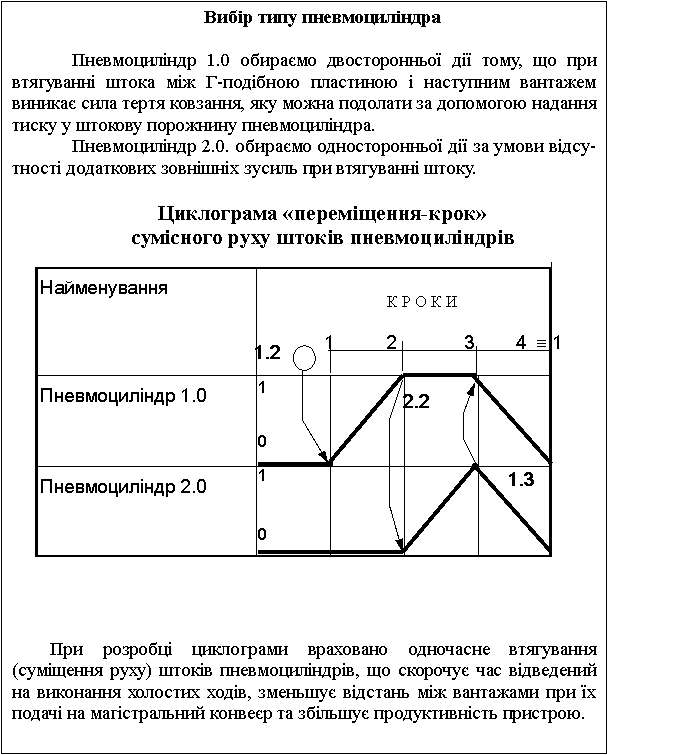

Четвертий аркуш звіту

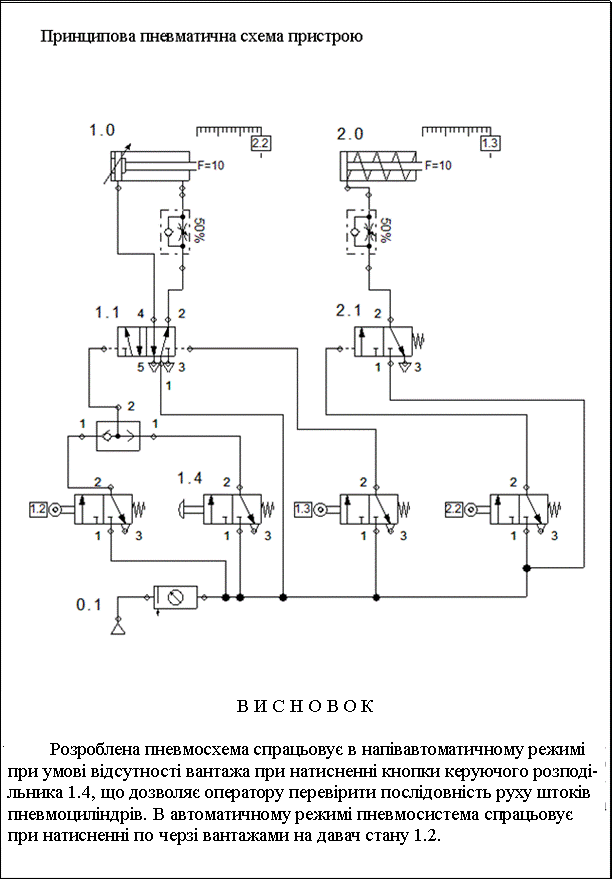

Запитання і завдання для самоконтролю

Перерахуйте види розподільників і наведіть приклади їх умовного позначення.
Охарактеризуйте моностабільний розподільник і опишіть принцип його дії.
Охарактеризуйте бістабільний розподільник і опишіть принцип його дії.
Що таке пневмоциліндр, опишіть його конструкцію?
Які типи пневмоциліндрів за способом дії ви знаєте?
Що являє собою крок роботи пневмоциліндра?
Як обирають тип пневмоциліндра?
Яким чином виконують суміщення руху штоків пневмоциліндрів?
Що таке пряме керування та умови його застосування? Переваги і недоліки прямого керування.
Що таке непряме керування та умови його застосування? Переваги і недоліки непрямого керування.
Для чого і де використовують дросель із зворотнім клапаном при розробці пневмоприводу? Яке його умовне позначення?
Умови застосування в пневмоприводі клапана швидкого вихлопу, його позначення на пневмосхемі?
Що розуміють під напівавтоматичним режимом роботи пневмопривода?
Що розуміють під автоматичним режимом роботи пневмопривода?
Як звуться пневмоелементи які використовують в пневмоприводі для забезпечення напівавтоматичного та автоматичного режимів роботи? Як вони позначаються на схемах?
Наведіть умовні позначення логічних елементів та пневмоклапанів, які виконують логічні функції «ТАК», «НІ», «І», «АБО».
Охарактерізуйте принцип роботи логічних елементів та пневмоклапанів і наведіть відповідні таблиці станів їх керуючих сигналів.
При яких умовах використовують логічні клапани?
Наведіть пневмосхеми з використанням логічних елементів та пневмоклапанів.
З яких пневмоелементів складається реле тиску?
Сформулюйте принцип роботи реле тиску і умови його використання.
З яких пневмоелементів складається реле часу?
Сформулюйте принцип роботи таймера (реле часу) і умови його використання.
Що таке нормально закритий (НЗ, NC) і нормально відкритий (НР, NO) розподільник? Поясніть їх відмінності.
Наведіть умовні позначення розподільників?
Дайте визначення циклу та циклограмі?

Список літератури

О.С.Гаврюшина О.С, К.Д.Ефремова К.Д. Расчет пневмопривода / М.: Изд-во МГТУ им. Н.Э. Баумана.- 2001.- 280С.
Попов Д.Н. Механика гидро- и пневмоприводов. / М.: Техника.- Учебник для вузов.- 408 с.
А.Г.Карлов Електропневмоприводи / С.: Уч. центр «Камоцци - пневматика».- 80 с.

№ п.п		С Додаток А хема пристрою		Призначення

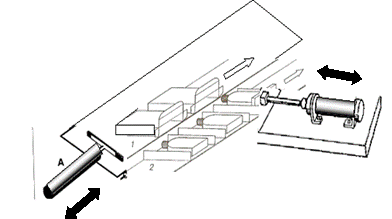

Варіант 1				Пристрій для запобігання осьового зміщен-ня стрічки при розмотуванні з встановленої в рулоноутримувач бабіни пакуваль-ного матеріалу.

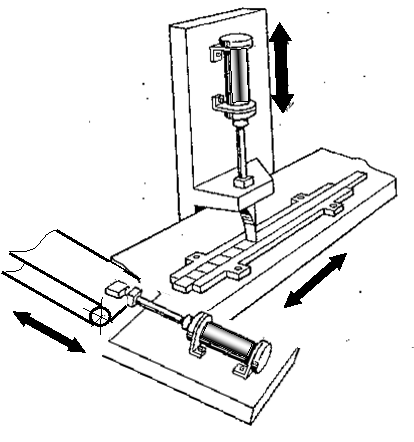

Варіант2				Пристрій для нарізання мета-левих заготовок прямокутної форми для по-дальшого штам-пування. Відрізані заго-товки відводять-ся за допомогою стрічкового кон-веєра.
Варіант 3				Пристрій для формування ме-талевих загото-вок для встанов-лення болтів.
№ п.п		Схема пристрою		Призначення
Варіант 4				Фасувально-пакувальний пристрій для сиру горизонтального типу, здійсню-ючий повздовжне і поперечне зва-рювання і від-різання сфор-мованої поліе-тиленової упаков-ки.

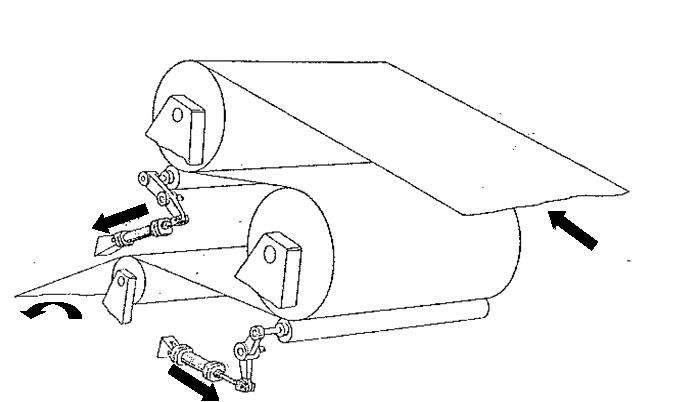

Варіант 5				Механізм фіксування (при-тискання) встановленої на рулоноутримувач бабіни пакуваль-ного матеріалу.
Варіант 6				Пристрій для нанесення тампо-печаті на сфор-мовані попе-редньо заготов-ки, які пода-ються із мага-зину. Пуансон поповнюється фарбою за допомогою дозу-вального при-строю при ко-ливальному русі пневмоциліндра.
№ п.п	Схема пристрою		Призначення

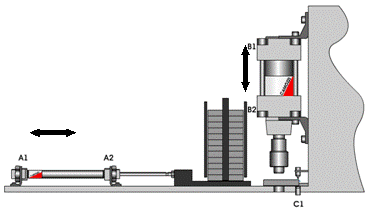

Варіант 7			Пристрій формування мета-левих скоб із прямокутних плос-ких заготовок, які почергово подаються з магазину.
Варіант 8			Пристрій для форму-вання зміцнюючої картонної сітки, при-значеної для тран-спортування крихких продуктів у картон-них ящиках.
Варіант 9			Перевантажувально – орієнтувальний прис-трій для формування шару упаковок з п’яти рядів картон-них ящиків з подаль-шою укладкою їх на піддон.
№ п.п	Схема пристрою		Призначення
Варіант 10			Дозувально-фа-сувальний пристрій для сипких харчових продуктів, облад-наний системою тен-зометрії для поперед-нього контролю відібраної (сфор-мованої) дози.
дозиВаріант 11			Укладач штучних виробів в картонні упаковки, який скла-дається з конвеєру для штучних виробів, пристрою подачі розкритих упаковок та зіштовхувача штучних виробів.
Варіант 12			Дискова хліборізальна машина для нарізання батонів, яка обладнана пристроєм для покрової подачі хліба.
№ п.п	Схема пристрою		Призначення
Варіант 13			Пристрій для фа-сування макаронних виробів у сформовані паперові мішки з по-дальшою прошив-кою.
Варіант 14			Пристрій для орієнтування штуч-них виробів у системі із двох роликових конвеєрів.
Варіант 15			Фасувально-дозувальний пристрій для сипкої продукції у поліети-ленові пакети із об’ємним дозатором. Пристрій забезпечує повздовжне і попе-речне зварювання.
№ п.п	Схема пристрою		Призначення
Варіант 16			Фасувальльно-пакувальний при-стрій для об’ємного дозування молока у поліетиленові паке-ти з поперечним і повздовжнім зва-рюванням упаковки.
Варіант 17			Пристрій для форму-вання складних за формою безклейових картонних лотків для укладання овочів і фруктів.
№ п.п	Схема пристрою		Призначення
Варіант 18			Пристрій для паку-вання циліндричних виробів в термо-усадкову плівку з використанням кар-тонних лотків. При-стрій дозволяє сфор-мувати групову упа-ковку із зварним поперечним швом.
Варіант 19			Конвеєр фарбовий для поліхроматич-ного друку. Пристрій має тактове роз-поділення поліхро-матичних відтисків.

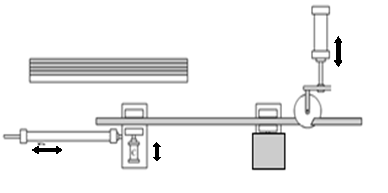

Варіант 20			Пристрій для нарі-зання труб заданої довжини за допо-могою дискового ле-за. з автоматизо-ваною подачею заго-товок із магазину.
№ п.п	Схема пристрою		Призначення
Варіант 21			Пристрій для прошивки отвору у циліндричних пласт-масових заготовках з автоматизованою подачею заготовок із магазину.
В аріант 22			Пристрій для форму-вання шару з двох рядів металевих ци-лінричних банок із подальшим їх заван-таженням у картон-ний ящик.
Варіант 23			Пристрій для формування і вкладання скля-них пляшок у пластмасові ящи-ки за допомогою перевантажуваль-ної каретки.
№ п.п	Схема пристрою		Призначення
Варіант 24			Пристрій екструзійно-литтєвого автомату з поперднім відбором дози полімеру.

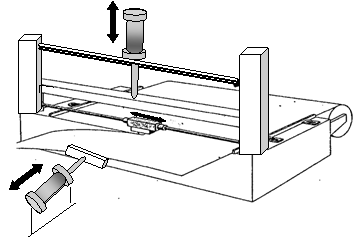

Варіант 25			Пристрій для автоматичної нарізки і біговки зразків упаковки із паперу та гофрокартону. Глибина занурення леза або біговальних інструментів встановлюється за допомогою сенсорного екрану і може змінюватись.

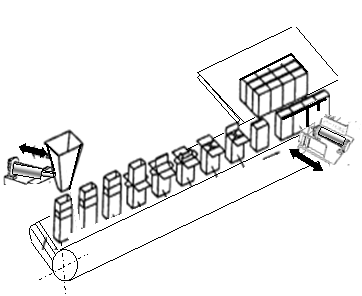

Варіант 26			Пристрій для фасування сипкої продукціїї у картонні пачки з внутрішнім папе-ровим мішком. Передбачається формування шару пакованої продукціїї для по-дальшого фор-мування тран-спортної упаков-ки.

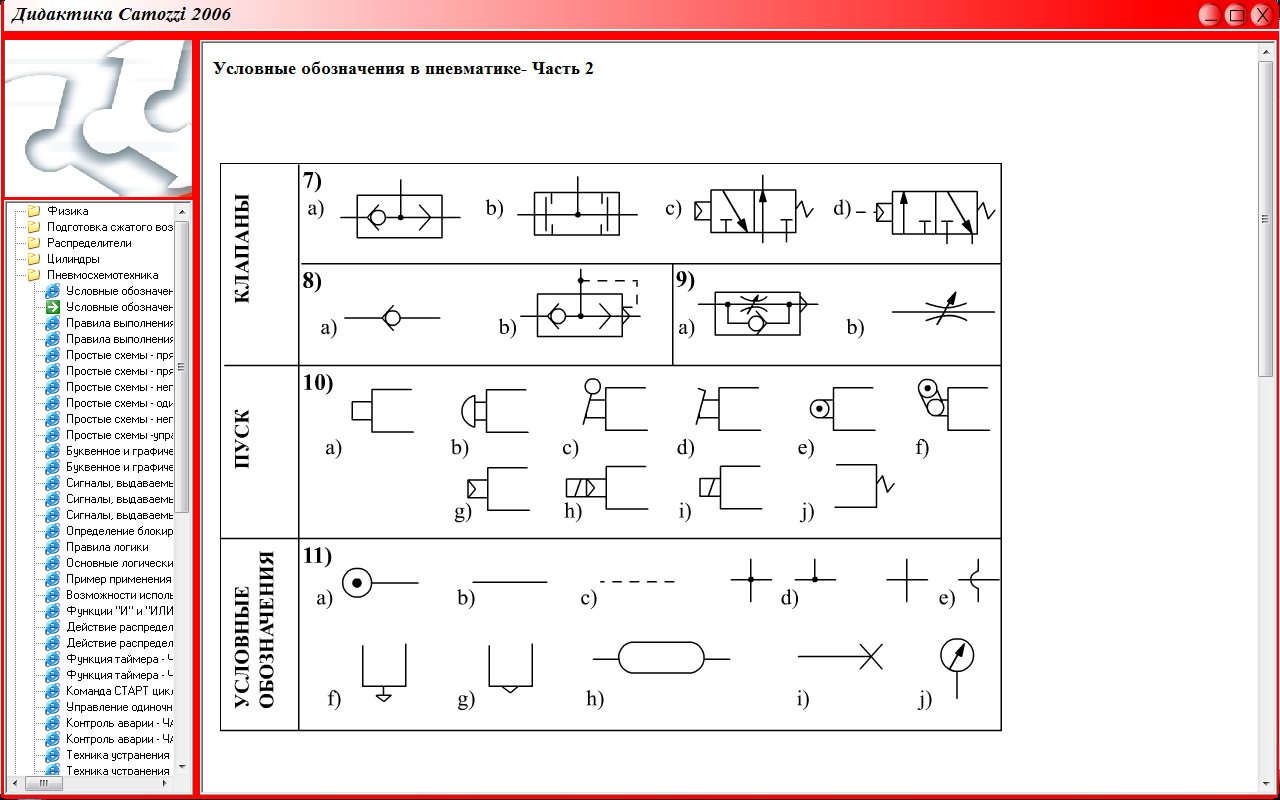

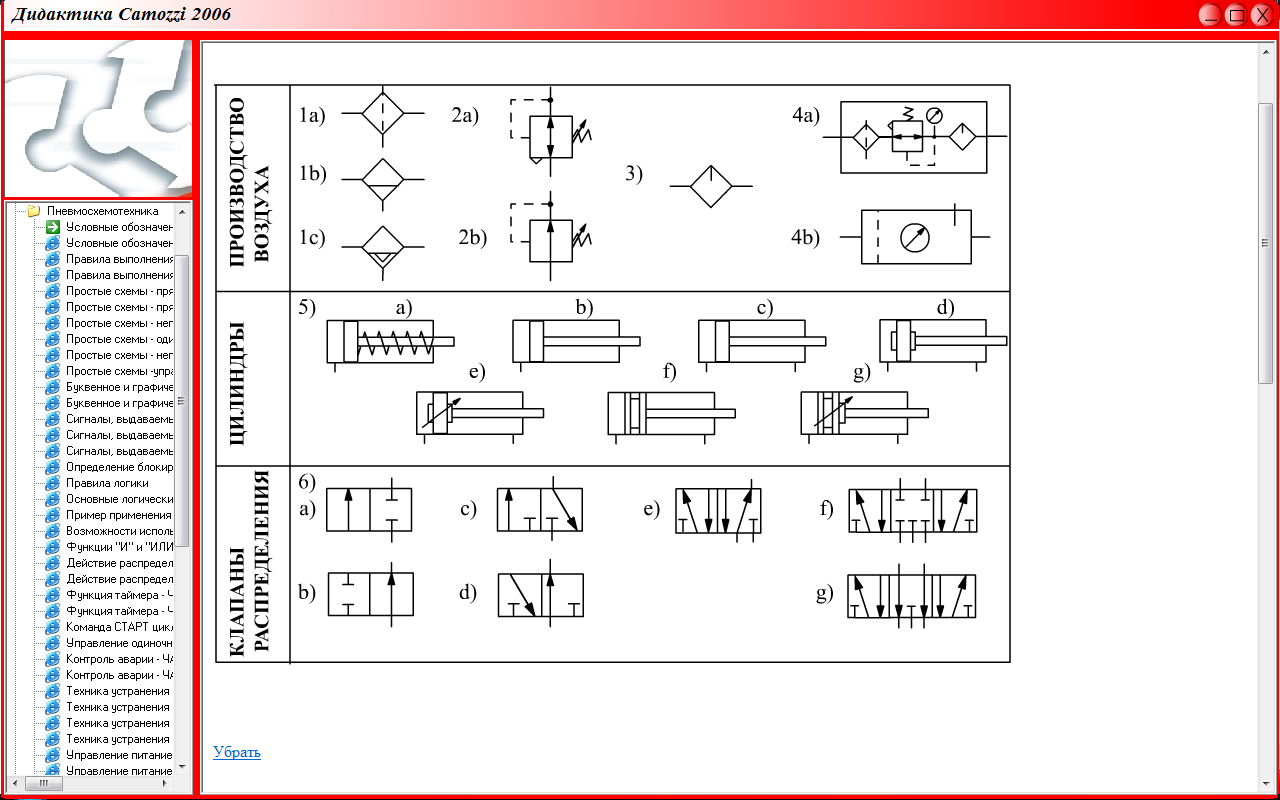

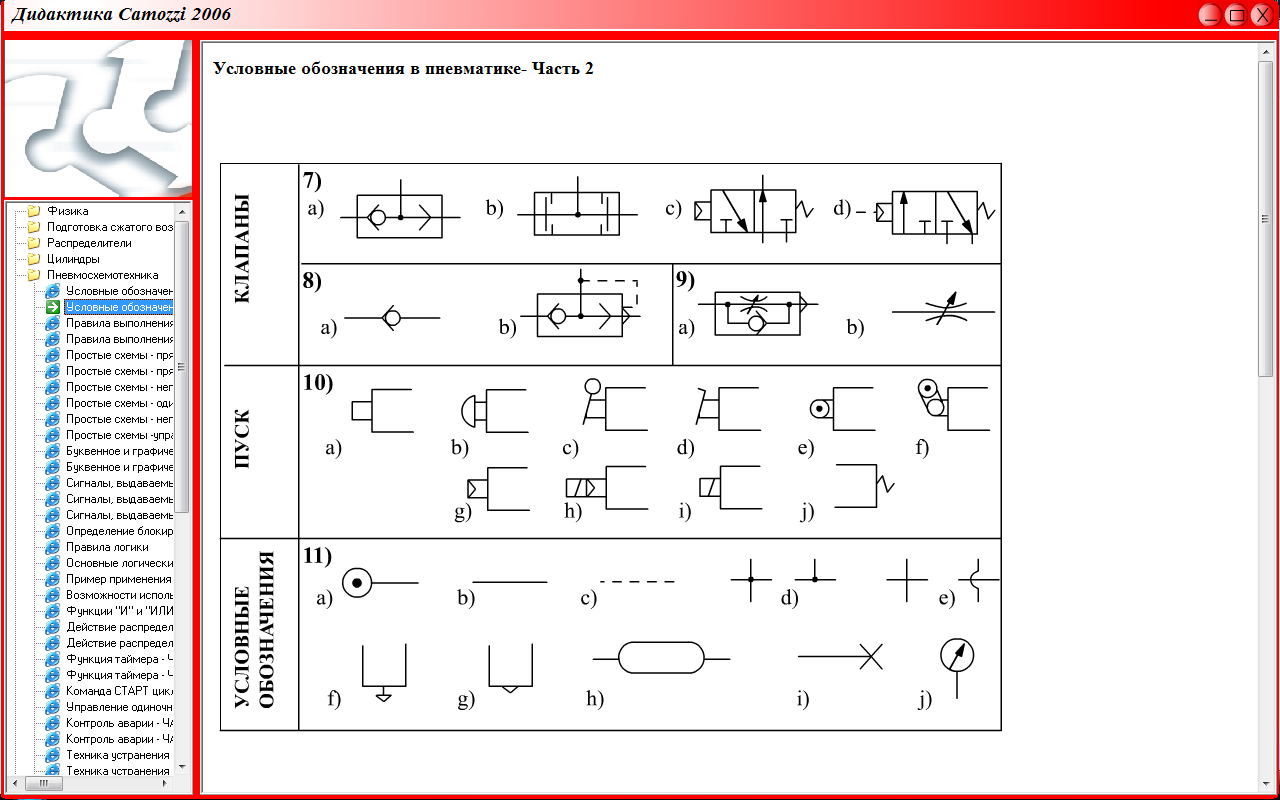

Додаток Б

Умовне позначення

Пояснення

Ф ІЛЬТРИ

Загальне позначення

З ручним відводом конденсату

З автоматичним відводом конденсату

К ЛАПАНИ ТИСКУ

Редукційний (стрілка вказує на напрям руху стисненого повітря до користувача, штрихова лінія вказує на трубопровід по якому надходить керуючий сигнал до клапану).

Запобіжний

МАСТИЛОРОЗ-ПИЛЮВАЧ (лубрікатор)
