Расчет пусковых характеристик
№ п/п |
Расчетные формулы |
Размерность |
Скольжение S |
|||||
1 |
0.8 |
0.5 |
0.2 |
0.1 |
Sкр=0.185 |
|||
1 |
|
- |
1.355 |
1.212 |
0.958 |
0.606 |
0.428 |
0.583 |
2 |
|
- |
0.25 |
0.17 |
0.07 |
0.02 |
0.005 |
0.012 |
3 |
|
мм |
17 |
18 |
20 |
21 |
21 |
21 |
4 |
|
- |
1.114 |
1.075 |
1.031 |
1 |
1 |
1 |
5 |
|
- |
1.022 |
1.014 |
1.006 |
1 |
1 |
1 |
6 |
|
Ом |
0.149 |
0.148 |
0.147 |
0.146 |
0.146 |
0.146 |
7 |
|
- |
0.91 |
0.93 |
0.95 |
0.96 |
0.97 |
0.965 |
8 |
|
- |
1.612 |
1.637 |
1.662 |
1.675 |
1.687 |
1.681 |
9 |
|
- |
0.97 |
0.977 |
0.983 |
0.983 |
0.99 |
0.988 |
10 |
|
Ом |
0.635 |
064 |
0.644 |
0.646 |
0.648 |
0.647 |
11 |
|
Ом |
0.667 |
0.704 |
0.816 |
1.268 |
2.021 |
1.327 |
12 |
|
Ом |
1.077 |
1.078 |
1.082 |
1.085 |
1.087 |
1.086 |
13 |
|
А |
100.52 |
98.66 |
93.688 |
76.113 |
55.339 |
74.052 |
14 |
|
А |
105.41 |
103.53 |
98.428 |
80.176 |
58.66 |
78.051 |
А) Расчет токов с учетом влияния изменении параметров под влиянием эффекта вытеснения тока (без учета влияния насыщения полей рассеяния)

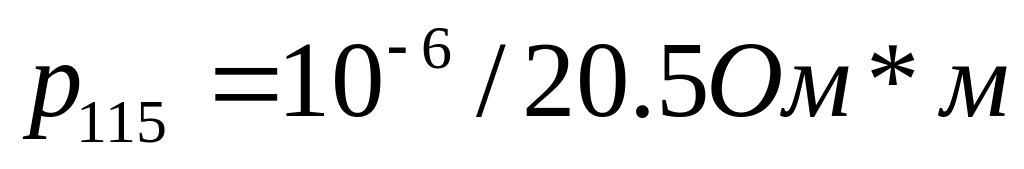

57. Активное сопротивление обмотки ротора с учетом влияния эффекта вытеснения тока:

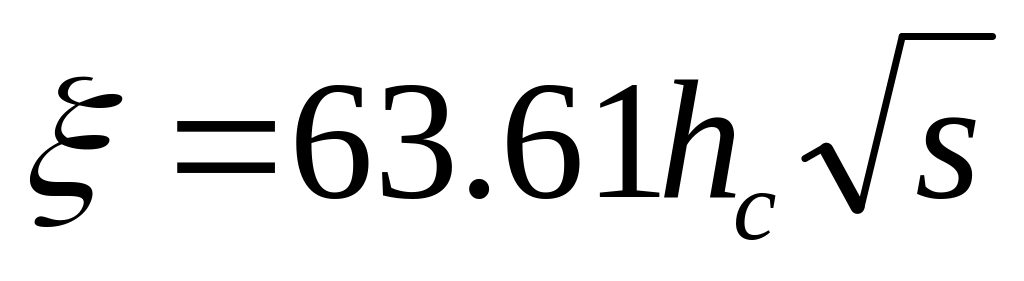

По рис.9 б приложения 2

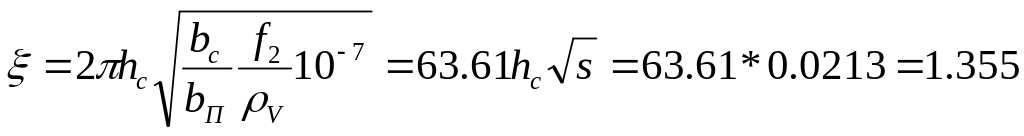

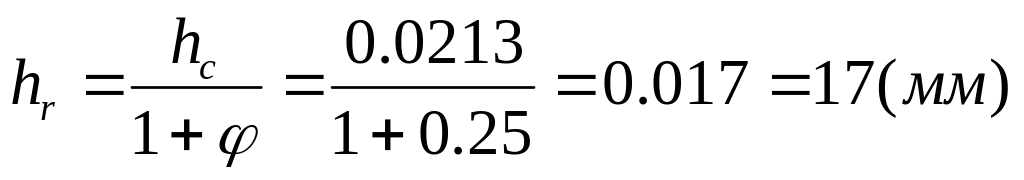

По рис. 16 приложения 2 для ξ=1.355 находим φ=0.25

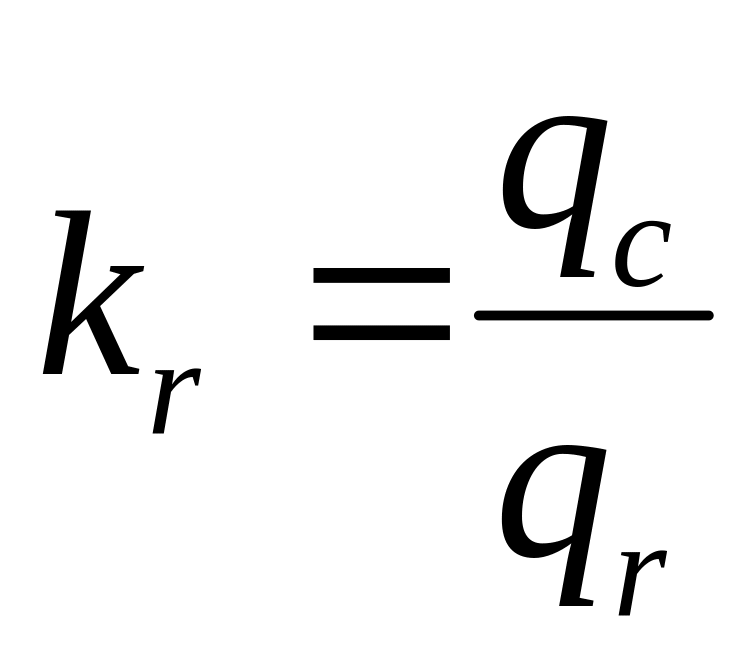

Площадь сечения стержня с учетом вытеснения тока:

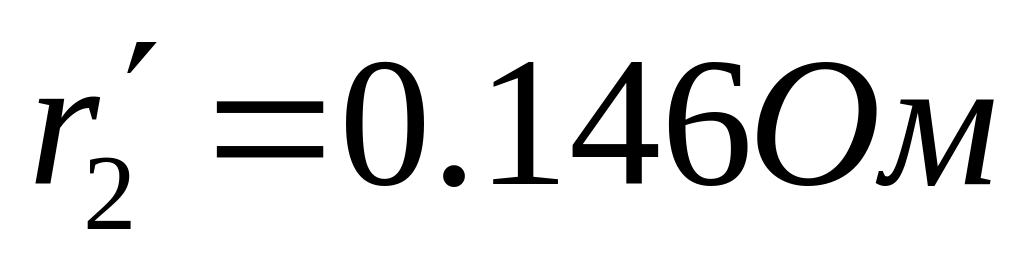

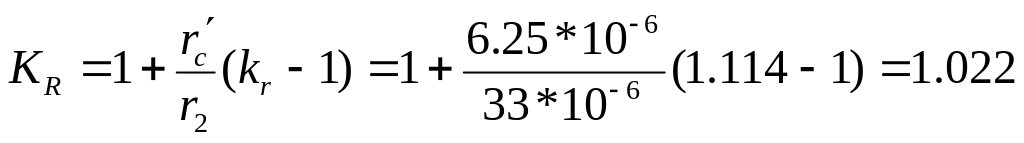

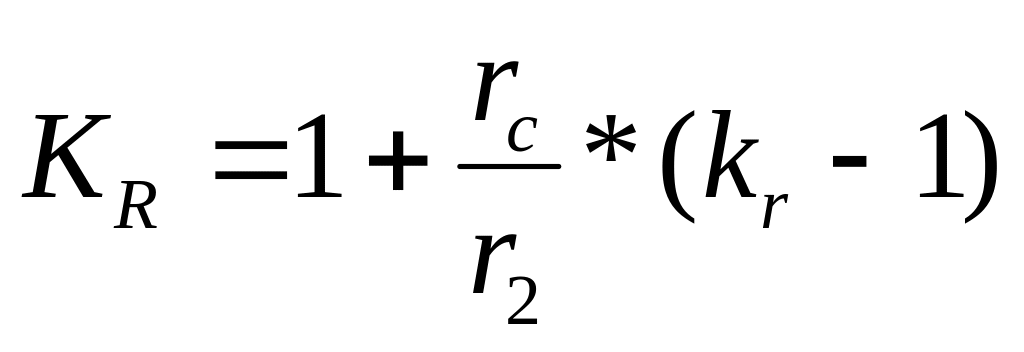

Приведенное сопротивление ротора с учетом влияния эффекта вытеснения тока:

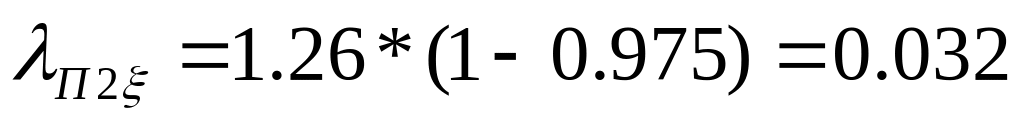

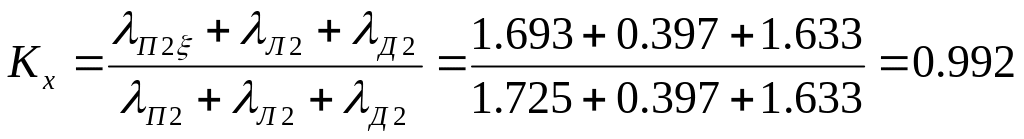

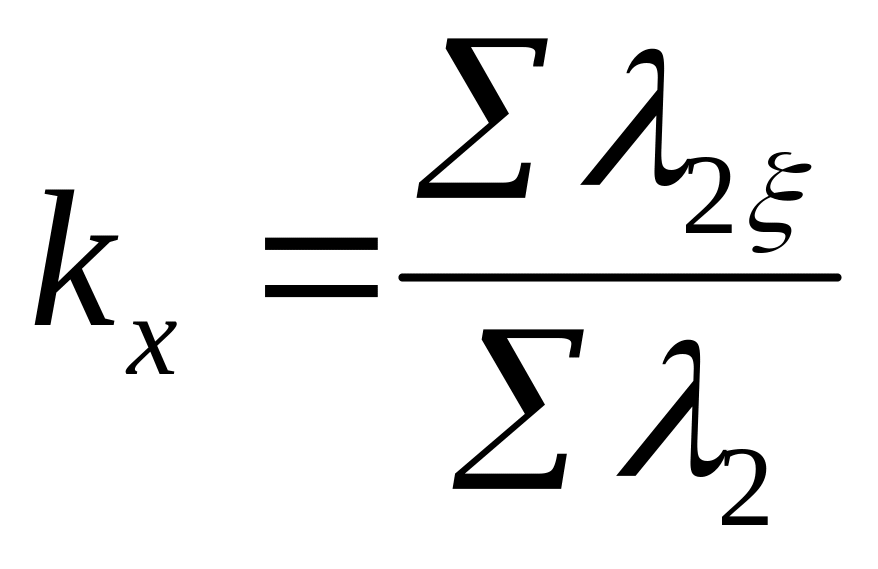

58. Индуктивное
сопротивление обмотки ротора с учетом
влияния эффекта вытеснения тока по
рис.17 для
(см п. 57 расчета)
Где по п.47 расчета
;
где
См.п. 47 расчета

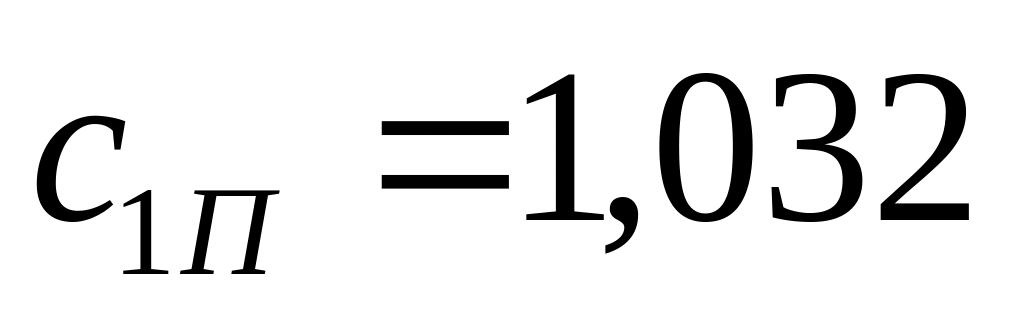

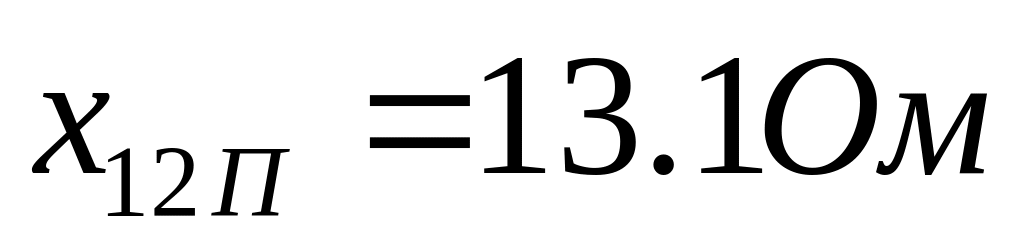

59. Пусковые параметры:

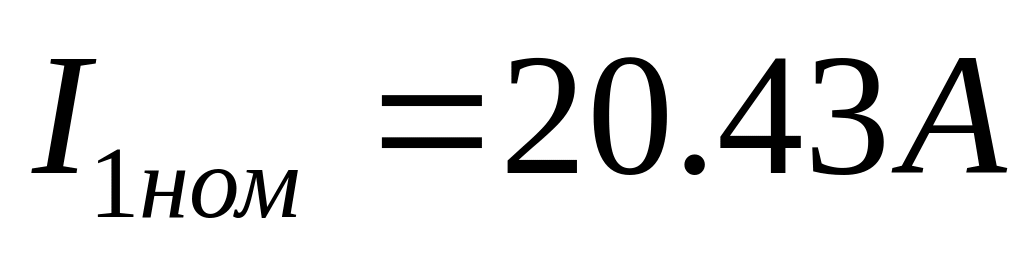

60. Расчет токов с учетом влияния эффекта вытеснения тока (для s=1)
