Техническое задание
Спроектировать асинхронный трехфазный двигатель (m=3) c короткозамкнутым ротором: P = 4 кВт, U =127/220 В, 2p = 4; конструктивное исполнение IM1001; исполнение по способу защиты IP44; способ охлаждения ICO141; климатическое исполнение и категория размещения УЗ, класс нагревостойкости изоляции F.
Выбор главных размеров
1. Высота оси вращения h = 112 мм; Da = 0.191 м
2. Внутренний диаметр статора; по табл. 1а Kd=0.66

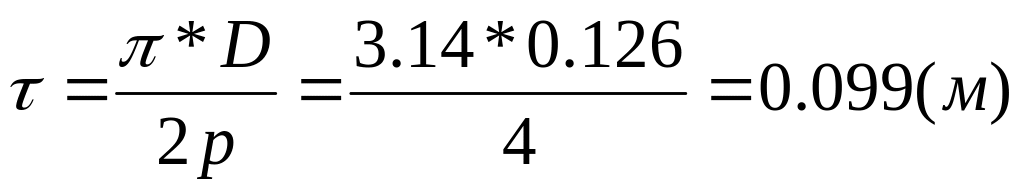

3.Полюсное деление:
4.Расчетная мощность
Ke = 0.967; η = 0.84; cosφ = 0.85
5.Электромагнитные нагрузки
А = 26 * 103 (А/м) ; Bδ = 0.88 (Тл)
6.Обмоточный коэффициент
Kоб1 = 0,95
7. Расчетная длина магнитопровода:
KB = 1.11f = 50 (Гц); p = 2p/2 = 2 ;
8.Отношение
– в пределах допустимого значения
9.Предельные значения tz1
tz1 max = 13 (мм) ; tz1 min = 10 (мм)
10. Число пазов статора:
Принимаем Z1 = 36 ; q1 = Z1/ 2p*m = 36 / 4*3 = 3 ; m = 3

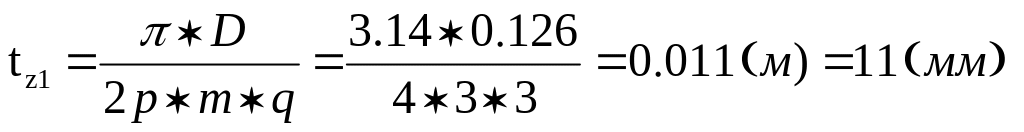

11. Зубцовое деление статора (окончательно):
-
зубцовое деление статора
12.Число эффективных проводников в пазу
3. Принимаем,
тогда
проводников
14.Окончательные значения:
–
количество витков
–
линейная нагрузка
-
магнитный поток
Ke = 0,975
–

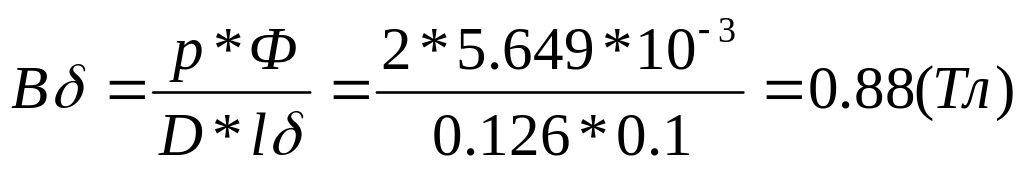

индукция в воздушном
зазоре
15. Плотность тока в обмотке статора(предварительно): AJ1 = 180 * 109
16. Площадь поперечного сечения эффективного проводника:
17.Сечение эффективного проводника (окончательно)
dэл = 1,7(мм) qэл = 2,27(мм2) dиз = 1,785 (мм2)
18. Плотность тока в обмотке статора (окончательно):
Расчет размеров зубцовой зоны статора и воздушного зазора

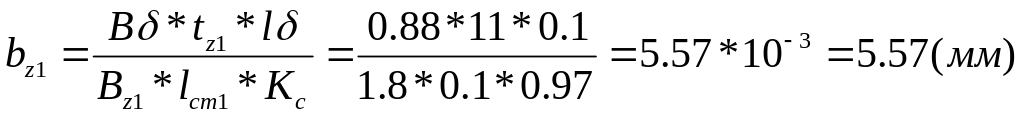

19. Принимаем предварительно Bz1 = 1.8 Тл; Bа = 1.5 Тл; Kc = 0.97
20. Размеры паза в штампе: hm = 1 мм; bш = 3,5 мм; β = 45֠
21. Размеры паза в свету с учетом припуска на сборку:

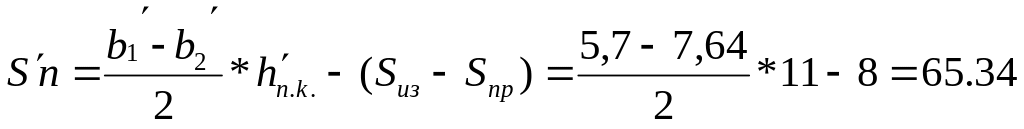

Площадь поперечного сечения паза для размещения проводников обмотки:
22. Коэффициент заполнения паза:
Расчет ротора
23. Воздушный зазор δ = 0,45 мм
24. Число пазов ротора Zz2 = 26
25. Внешний диаметр ротора:
D2 = D – 2*δ = 0.126 – 2*0.45 = 125.16 мм
26. Длина магнитопровода ротора l2 = lδ = 0.1 м

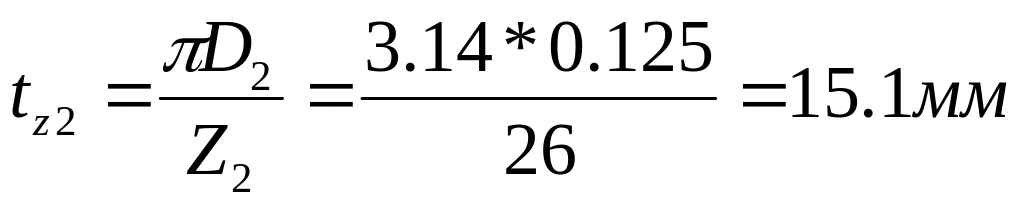

27. Зубцовое деление ротора:
28. Внутренний диаметр ротора: kB = 0.23
Dj = DB = kB*Da = 0.23*0.191 = 40 мм
29. Ток в обмотке ротора: kск = 1
30. Площадь поперечного сечения стержня: J2 = 4.5 * 106 мм
31.Паз ротора: bш = 1 мм; hш = 0,5 мм
Допустимая ширина зубца: Bz2 = 1.6 Тл
Размеры паза
32. Уточняем ширину зубцов ротора:

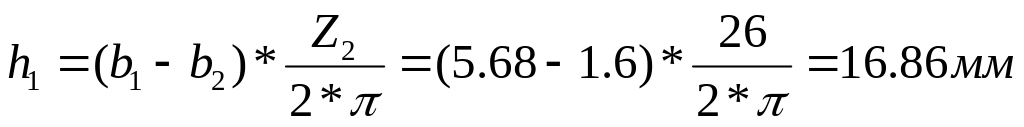

Принимаем b1 = 5.68мм; b2 = 1.6мм; h1 = 16.86мм
33. Площадь поперечного сечения стержня:
Плотность тока в стержне:
34. Коротко замыкающие кольца
Площадь поперечного сечения кольца:
где
Размер замыкающих колец:
