2. Разработка схемы отделенческой оперативно-технологической связи

2.1. Расчет рабочего затухания

При проектировании трактов избирательной связи производится оценка затухания. Дальность связи по каналу ПДС ограничивается нормой рабочего затухания, равной 30,4 дБ на частоте 800 Гц. Если рабочее затухание требуемого тракта превышает величину 30,4 дБ, компенсация излишнего затухания достигается с помощью дуплексных промежуточных усилителей.

где - затухание на входе цепи, обусловленное несогласованностью сопротивлений передающей станции и линии,

- затухание линии, определяемое по формуле:

,

где - километрическое затухание линии, равное 0,4 дБ/км,

- длина участка цепи,

- затухание, вносимое параллельно подключенными промпунктами,

- уровень сигнала на выходе передатчика.

По приведенной формуле определим:

- рабочее затухание слева направо и

- рабочее затухание справа налево.

Данные для расчета затухания приведены в табл. 3.

Таблица 3

Характеристика аппаратуры РС и ПП
	РСТД	ПУ-4Д	КАСС
	12	5,37	11,43
	---	---	0,26
	0,52	0,74	10,6
	- 6,6	- 4,2	- 4,6

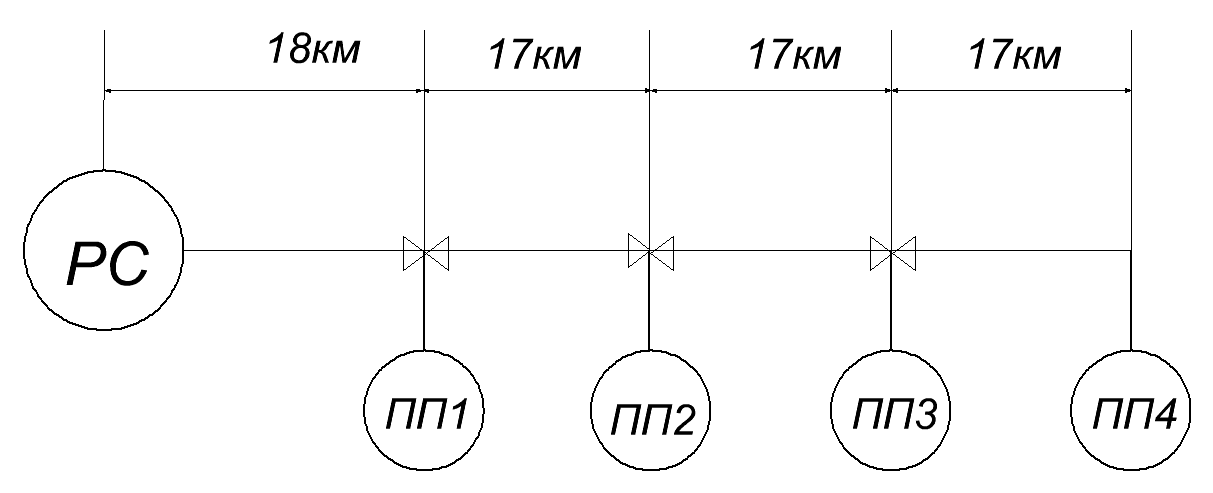

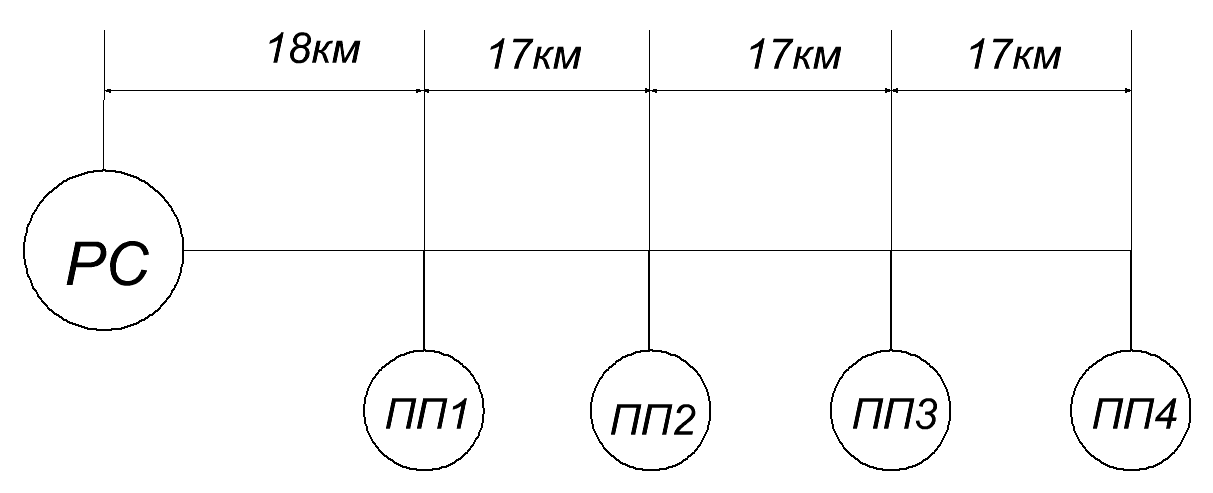

Рис. 4. Схема однородной групповой цепи

а_л = 0,4·69 = 27,6 дБ

а_р1 = 12+27,6+4·0,26+10,6-(-6,6) = 57,84 дБ

а_р2 = 11,43+27,6+4·0,26+0,52-(-4,6) = 45,19 дБ

2.2. Определение числа усилителей в групповой цепи

Вся цепь избирательной связи делится на усилительные участки. Число усилителей, необходимых для усиления тракта, определяется по формуле:

где S_треб=а_р-30,4=57,84-30,4=27,44 дБ - требуемое усиление в тракте,

- средняя величина усиления одного дуплексного усилителя.

.

Примем n=3.

Разместим усилители на линии с учетом расположения промежуточных пунктов.

Рис. 5. Схема однородной групповой цепи с усилителями

Для расчета качества передачи рассчитывают затухание всех усилительных участков по формуле:

,

а₁= α·l₁=0,4·18=7,2 дБ;

а₂= α·l₂=0,4·17=6,8дБ;

а₃= α·l₃=0,4·17=6,8 дБ;

а₄= α·l₄+а_вхПП=0,4·17+0,26=7,06 дБ.

Определим усиление усилителей влево и вправо:

где а_r - остаточное затухание цепи, которое определяется как разность между уровнем передачи в начале цепи и уровнем приема в конце цепи:

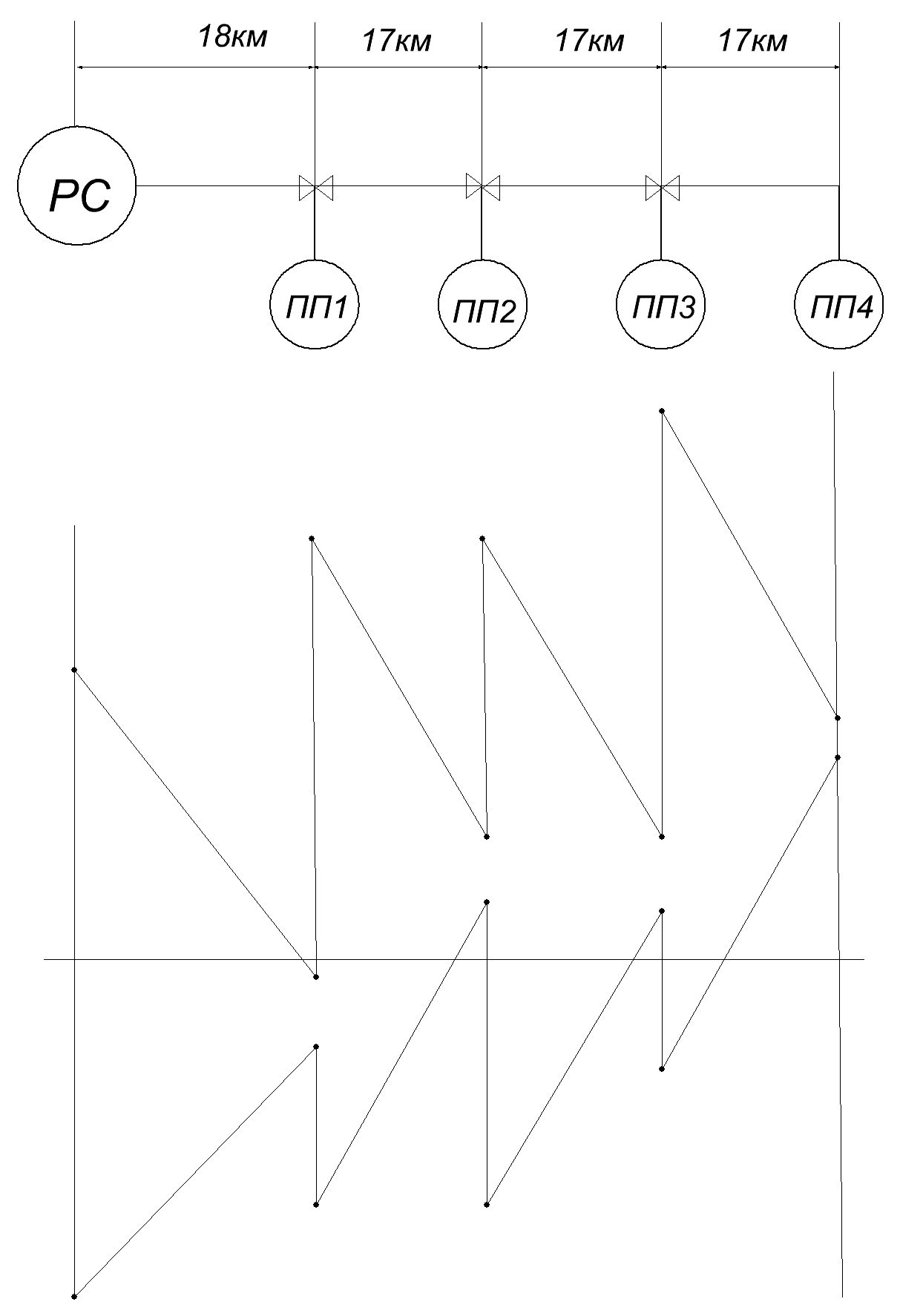

Построим диаграмму уровней, которая характеризует распределение уровней сигнала в цепи (рис.6).

Рис.6

2.3. Расчет устойчивости групповой цепи отделенческой связи с дуплексными усилителями

Расчет устойчивости групповой цепи производится в связи с тем, что в цепях с дуплексными усилителями могут создаваться условия для возникновения генерации, обусловленные обратной связи.

Для проверки устойчивости цепи, оборудованной промежуточными усилителями, необходимо рассчитать устойчивость каждого из усилителей. Наименьшая величина устойчивости, полученная при расчете, определяет устойчивость всей цепи в целом.

Расчет будем вести для усилителя, находящегося в наихудших условиях, таким усилителем обычно считают усилитель, расположенный в середине цепи. Затем, относительно рассматриваемого усилителя, выделяют пути прохождения токов с левой и правой стороны относительно рассматриваемого усилителя рис. 7.

а_бппл1

а_бппл2

а_бппл3

а_бплп1

а_бплп2

а_бплп

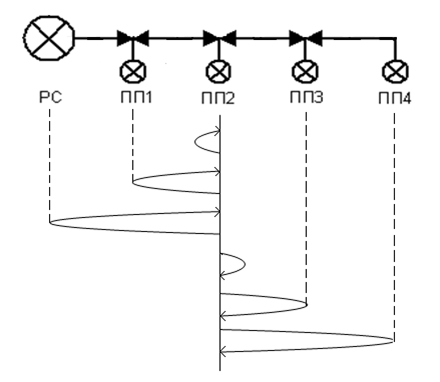

Рис. 7. Возможные петли обратной связи для дуплексного усилителя (слева и справа)

Устойчивость цепи определяется по формуле:

где - активное балансное затухание с левой и правой стороны от рассматриваемого усилителя;

- усиление рассматриваемого усилителя в различных направлениях передачи.

Величины обозначенного затухания на пути токов отражения с левой и правой стороны от рассматриваемого усилителя.

- пассивное балансное затухание усилительного участка между двумя усилителями, равно 24 дБ,

- затухание несогласованности на конце пути. На РС . На конце линии, нагруженной на сопротивление

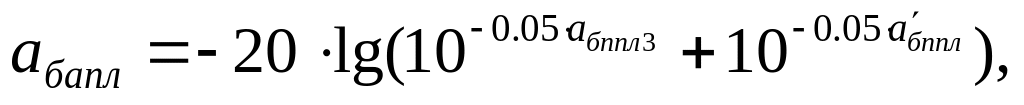

Активное балансное затухание определяется по формуле слева и справа от рассматриваемого усилителя.

Слева:

где а_бплп4 – затухание тока отражения на пути слева от рассматриваемого усилителя;

а^’_бплп – затухание тока отражения на оставшихся участках слева от рассматриваемого усилителя.

Справа:

где а_бппл3 – затухание тока отражения на пути справа от рассматриваемого усилителя;

а^’_бппл – затухание тока отражения на оставшихся участках справа от рассматриваемого усилителя.

Для устойчивой работы цепи отделенческой связи с дуплексными усилителями должно выполняться условие σ ≥ 1,74 дБ. Это условие выполняется, следовательно, групповая цепь устойчива.
