7. Обоснование и выбор соединительных муфт привода
В приводе предусмотрена одна муфта. Она соединяет вал электродвигателя с быстроходным валом редуктора.
Определим эквивалентный крутящий момент
Тр = ТбКр
где Кр – коэффициент режима работы.
Кр = К1 + К2
К1 = 0,25 – коэффициент, учитывающий тип двигателя;
К2 = 1,4– коэффициент учитывающий тип рабочей машины.
Кр = 0,25+1,4 = 1,65
Тр1 = 1,65∙144,3=238,1 Нм
Так как при монтаже на раме электродвигателя, редуктора, подшипниковых узлов могут произойти некоторые неточности, то устанавливаем стандартные компенсирующие муфты.
Для соединения валов выбираем муфту упругую с торообразной оболочкой ГОСТ 20884-82 с допускаемым вращающим моментом [Т] = 800 Нм с внутренним диаметром полумуфт 48÷63 мм (dэл=60 мм , dвх1ред=45 мм)
Муфта упругая с торообразной оболочкой 800-60-1-60-1-У3 ГОСТ 20884-82

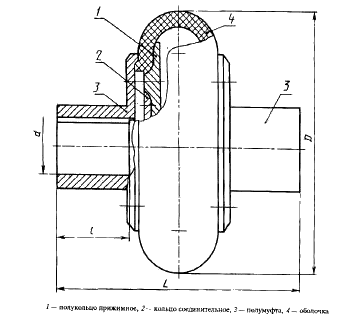

Рис.7.1.Муфта ГОСТ 20884-82
