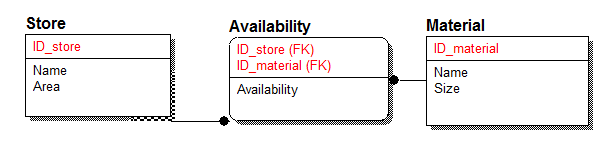

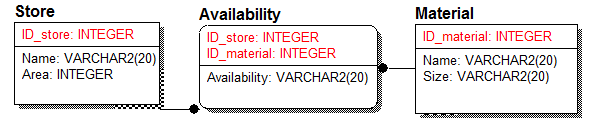

Лабораторная работа №1. Идентифицирующая связь.

Идентифицирующая связь - это связь между двумя объектами, где сущность потомка определяется через сущность родителя, таким образом, объект потомка зависит от объекта родителя и не может быть определен без него. Объект родителя может иметь связи со многими объектами потомков.

Материал

Склад

Наличие

Склад (Store)

ID_store (PK): INTEGER	Название (Name): VARCHAR2(20)	Площадь (Area): INTEGER
1	Домодедовский	3000
2	Северный	8000
3	Склад №3	4000

Материал (Material)

ID_material (PK): INTEGER	Название (Name) : VARCHAR2(20)	Размер (Size) : VARCHAR2(20)
01002	Вагонка	20*200см
23004	Стекловата	80*4000см
74387	Блок хаус	14*300см

Наличие (Availability)

ID_material (FK): INTEGER	ID_store (FK): INTEGER	Наличие (Availability) : VARCHAR2(20)
74387	3	Нет
74387	1	Да
23004	2	Да
01002	2	Нет

Полученный в ERWin код.

CREATE TABLE Availability (

ID_store INTEGER NOT NULL,

ID_material INTEGER NOT NULL,

Availability VARCHAR2(20) NULL

);

ALTER TABLE Availability

ADD ( PRIMARY KEY (ID_store, ID_material) ) ;

CREATE TABLE Material (

ID_material INTEGER NOT NULL,

Name VARCHAR2(20) NOT NULL,

Size VARCHAR2(20) NULL

);

ALTER TABLE Material

ADD ( PRIMARY KEY (ID_material) ) ;

CREATE TABLE Store (

ID_store INTEGER NOT NULL,

Name VARCHAR2(20) NOT NULL,

Area INTEGER NOT NULL

);

ALTER TABLE Store

ADD ( PRIMARY KEY (ID_store) ) ;

ALTER TABLE Availability

ADD ( FOREIGN KEY (ID_material)

REFERENCES Material ) ;

ALTER TABLE Availability

ADD ( FOREIGN KEY (ID_store)

REFERENCES Store )

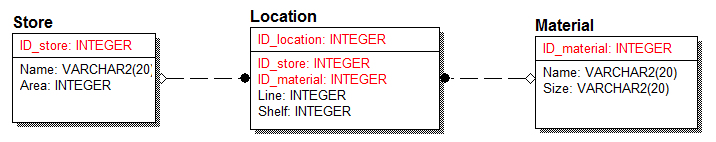

Лабораторная работа №2. Неидентифицирующая связью.

Неидентифицирующая связь связывает родительскую сущность с дочерней. Переданные ключи в неидентифицирующей связи не являются составной частью первичного ключа дочерней сущности.

Местоположение

Материал

Склад

Склад (Store)

ID_store (PK): INTEGER	Название (Name): VARCHAR2(20)	Площадь (Area): INTEGER
1	Домодедовский	3000
2	Северный	8000
3	Склад №3	4000

Материал (Material)

ID_material (PK): INTEGER	Название (Name) : VARCHAR2(20)	Размер (Size) : VARCHAR2(20)
01002	Вагонка	20*200см
23004	Стекловата	80*4000см
74387	Блок хаус	14*300см

Местоположение (Location)

ID_location (PK): INTEGER	ID_material (FK) : INTEGER	ID_store (FK): INTEGER	Полка (Shelf): INTEGER	Ряд (Line): INTEGER
74643	01002	1	10	84
63748	01002	3	45	10
00034	74387	1	12	84
87387	74387	1	1	86
49847	23004	2	35	76

Полученный в ERWin код.

CREATE TABLE Location (

ID_location INTEGER NOT NULL,

ID_store INTEGER NULL,

ID_material INTEGER NULL,

Line INTEGER NOT NULL,

Shelf INTEGER NOT NULL

);

ALTER TABLE Location

ADD ( PRIMARY KEY (ID_location) ) ;

CREATE TABLE Material (

ID_material INTEGER NOT NULL,

Name VARCHAR2(20) NOT NULL,

Size VARCHAR2(20) NULL

);

ALTER TABLE Material

ADD ( PRIMARY KEY (ID_material) ) ;

CREATE TABLE Store (

ID_store INTEGER NOT NULL,

Name VARCHAR2(20) NOT NULL,

Area INTEGER NOT NULL

);

ALTER TABLE Store

ADD ( PRIMARY KEY (ID_store) ) ;

ALTER TABLE Location

ADD ( FOREIGN KEY (ID_material)

REFERENCES Material

ON DELETE SET NULL ) ;

ALTER TABLE Location

ADD ( FOREIGN KEY (ID_store)

REFERENCES Store

ON DELETE SET NULL ) ;

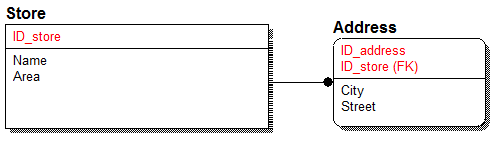

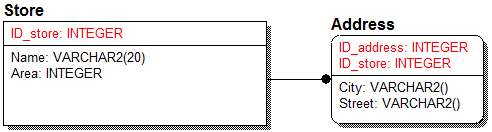

Лабораторная работа №3. Связь 1:1.

Местоположение

Адрес

Склад

Склад (Store)

ID_store (PK): INTEGER	Название (Name): VARCHAR2(20)	Площадь (Area): INTEGER
1	Домодедовский	3000
2	Северный	8000
3	Склад №3	4000

Адрес (Address)

ID_address (PK): INTEGER	Город (City): VARCHAR2(20)	Улица (Street): VARCHAR2(20)	Дом (Building): VARCHAR2(20)	ID_store (FK): INTEGER
1	Москва	Киевское ш.	37	3
2	Чехов	ул. Профсоюзная	9	1
3	Истра	ул. Ленина	35	2

Полученный в ERWin код.

CREATE TABLE Address (

ID_address INTEGER NOT NULL,

City VARCHAR2() NULL,

Street VARCHAR2() NOT NULL,

Building VARCHAR2() NOT NULL,

ID_store INTEGER NOT NULL

);

ALTER TABLE Address

ADD ( PRIMARY KEY (ID_address, ID_store) ) ;

CREATE TABLE Store (

ID_store INTEGER NOT NULL,

Name VARCHAR2(20) NOT NULL,

Area INTEGER NOT NULL

);

ALTER TABLE Store

ADD ( PRIMARY KEY (ID_store) ) ;

ALTER TABLE Address

ADD ( FOREIGN KEY (ID_store)

REFERENCES Store ) ;

Лабораторная работа №4. Связь N:N.
