Лабораторная работа №1. Идентифицирующая связь.

Идентифицирующая связь - это связь между двумя объектами, где сущность потомка определяется через сущность родителя, таким образом, объект потомка зависит от объекта родителя и не может быть определен без него. Объект родителя может иметь связи со многими объектами потомков.

Анализ моделей данных с использованием нескольких уровней логического представления.

Уровень 1. Информация об объектах и связях (словарь).

• Множества сущностей: Склад (Store), Материал (Material).

• Сущности: склад Домодедовский, склад Северный, склад №3, вагонка, стекловата, блок хаус.

• Множества связей: Наличие (Availability) – идентифицирующая связь.

• Связи: Наличие = {(Северный склад, Вагонка), (Северный склад, Стекловата) и т.д.}

• Атрибуты: Name: Store → {Домодедовский, Северный, Склад №3 }, Area: Store → {3000, 8000, 4000}, Size: Material → {20*200см, 80*4000см, 14*300см }, Availability: Availability → {Да, Нет}.

• Роли: Хранитель материала, хранимый материал.

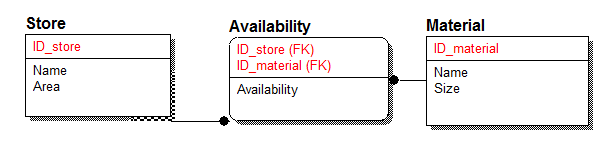

Уровень 2.Структура информации.

Материал

Склад

Наличие

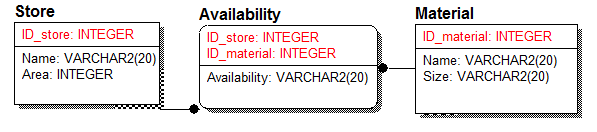

Уровень 3. Структура данных независимая от пути доступа.

Склад (Store)

ID_store (PK): INTEGER	Название (Name): VARCHAR2(20)	Площадь (Area): INTEGER
1	Домодедовский	3000
2	Северный	8000
3	Склад №3	4000

Материал (Material)

ID_material (PK): INTEGER	Название (Name) : VARCHAR2(20)	Размер (Size) : VARCHAR2(20)
01002	Вагонка	20*200см
23004	Стекловата	80*4000см
74387	Блок хаус	14*300см

Наличие (Availability)

ID_material (FK): INTEGER	ID_store (FK): INTEGER	Наличие (Availability) : VARCHAR2(20)
74387	3	Нет
74387	1	Да
23004	2	Да
01002	2	Нет

Полученный в ERWin код.

CREATE TABLE Availability (

ID_store INTEGER NOT NULL,

ID_material INTEGER NOT NULL,

Availability VARCHAR2(20) NULL

);

ALTER TABLE Availability

ADD ( PRIMARY KEY (ID_store, ID_material) ) ;

CREATE TABLE Material (

ID_material INTEGER NOT NULL,

Name VARCHAR2(20) NOT NULL,

Size VARCHAR2(20) NULL

);

ALTER TABLE Material

ADD ( PRIMARY KEY (ID_material) ) ;

CREATE TABLE Store (

ID_store INTEGER NOT NULL,

Name VARCHAR2(20) NOT NULL,

Area INTEGER NOT NULL

);

ALTER TABLE Store

ADD ( PRIMARY KEY (ID_store) ) ;

ALTER TABLE Availability

ADD ( FOREIGN KEY (ID_material)

REFERENCES Material ) ;

ALTER TABLE Availability

ADD ( FOREIGN KEY (ID_store)

REFERENCES Store ) ;

Лабораторная работа №2. Неидентифицирующая связью.

Неидентифицирующая связь связывает родительскую сущность с дочерней. Переданные ключи в неидентифицирующей связи не являются составной частью первичного ключа дочерней сущности.

Анализ моделей данных с использованием нескольких уровней логического представления.

Уровень 1. Информация об объектах и связях (словарь).

• Множества сущностей: Склад (Store), Материал (Material).

• Сущности: склад Домодедовский, склад Северный, склад №3, вагонка, стекловата, блок хаус.

• Множества связей: Местоположение (Location).

• Связи: Наличие = {(Северный склад, Вагонка), (Северный склад, Стекловата) и т.д.}

• Атрибуты: Name: Store → {Домодедовский, Северный, Склад №3 }, Area: Store → {3000, 8000, 4000}, Size: Material → {20*200см, 80*4000см, 14*300см }, Line: Location → {1, …, 1000} , Shelf : Location → {1,…, 500}.

• Роли: Хранитель материала, хранимый материал.

Уровень 2.Структура информации.

Местоположение
