1.12 Приложения к разделу 1 Гражданское здание
Приложение №1
Расчет глубины заложения фундаментов
Расчет глубины заложения фундаментов осуществляется по СНиП 23-01-99* «Строительная климатология» (1) и СНиП2.02.01-83* «Основания зданий и сооружений» (2).
Нормативная глубина сезонного промерзания грунта
dfn = do* Mt - п. 2.27 (2), где
Мt – безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицателных температур за зиму в районе строительства, принимаемых по (1), табл.3
do – величина, принимаемая равной, м, для:
суглинков и глин – 0,23;
супесей, песков мелких и пылеватых – 0, 28;
песков гравелистых, крупных и средней крупности – 0,30;
крупнообломочных грунтов – 0,34.
Значение do для грунтов неоднородного сложения определяется как средневзвешенное в пределах глубины промерзания.
Расчетная глубина сезонного промерзания грунта
df = kh * dfn п.2.28 (2),где
dfn – нормативная глубина промерзания;
kh – коэффициент, учитывающий влияние теплового режима здания, принимаемый для наружных фундаментов отапливаемых зданий по табл.1 (2)
Глубина заложения фундаментов отапливаемых зданий по условиям недопущения морозного пучения грунтов назначается в соответствии с п.п. 2.29, 2.30 и 2.33 (2).
Принимаем глубину заложения фундаментов 1,8 метра.
Приложение №2 Спецификация элементов заполнения проемов
Марка Поз. |
Обозначение |
Наименование |
Кол во, ед. |
Масса ед., кг |
Примеча- ние |
|
|
Оконные блоки |
|
|
|
ОК-1 |
ГОСТ 11214-2003 |
ОД РСП 15.18 |
4 |
- |
|
ОК-2 |
ГОСТ 11214-2003 |
ОД РСП 15.15 |
2 |
- |
|
ОК-3 |
ГОСТ 11214-2003 |
ОД РСП 15.13,5 |
4 |
|
|
ОК-4 |
ГОСТ 11214-2003 |
ОД РСП 15.9 |
2 |
|
|
ОК-5 |
ГОСТ 11214-2003 |
ОД РСП 15.6 |
6 |
|
|
|
|
Балконные двери |
|
|
|
3 |
ГОСТ 11214-2003 |
БД РСП К 21.9 |
6 |
|
|
|
|
Двери внутренние |
|
|
|
1 |
ГОСТ 6629-88 |
ДМП 21.15 |
2 |
|
|
2 |
ГОСТ 6629-88 |
ДГ 21.10 |
6 |
|
|
3 |
ГОСТ 6629-88 |
ДГ 21.9 |
8 |
|
|
4 |
ГОСТ 6629-88 |
ДГ 21.8 |
8 |
|
|
5 |
ГОСТ 6629-88 |
ДГ 21.7 |
8 |
|
|
|
|
Двери наружные |
|
|
|
1 |
ГОСТ 24698-81 |
ДН 21.15 |
2 |
|
|

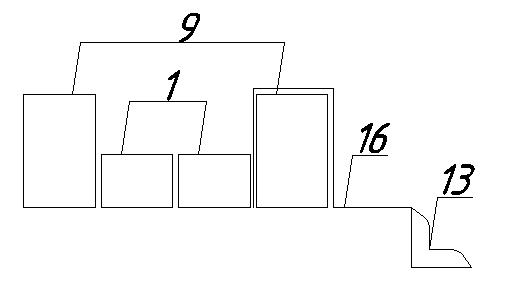

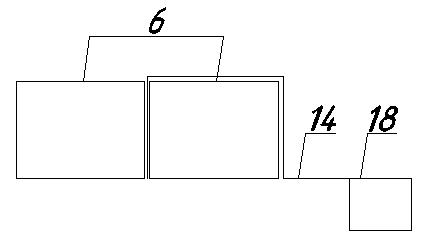

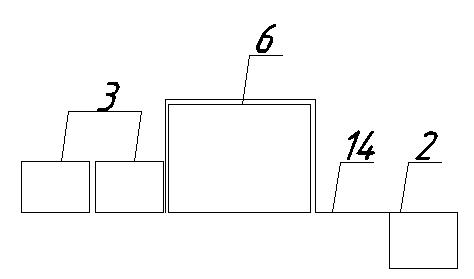

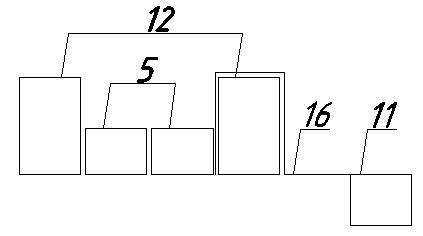

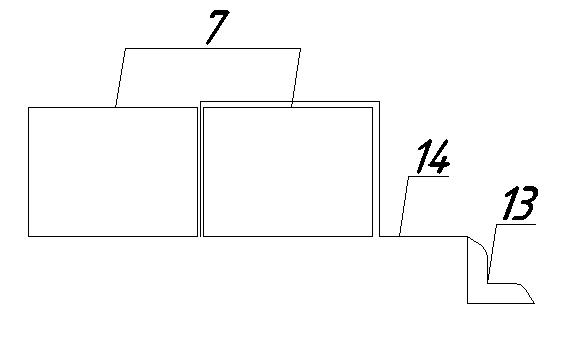

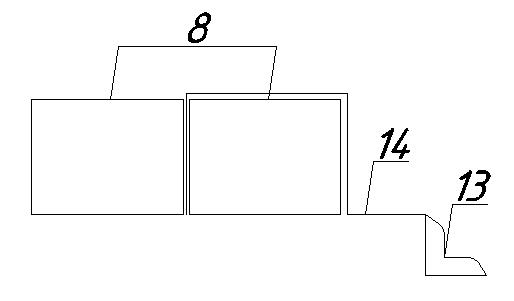

Приложение №3 Ведомость перемычек
Марка |
Схема сечения |
Марка |
Схема сечения |
ПР-1 |
|
ПР-4 |
|
ПР-2 |
|
ПР-5 |
|
ПР-3 |
|
ПР-6 |
|
Приложение №4 Спецификация перемычек
Поз. |
Обозначение |
Наименование |
Кол. |
Масса ед., кг |
Примечание |
1 |
С.1.038.1-1 в.4
|
8ПБ 16-1 |
201 |
42 |
|
2 |
С.1.038.1-1 в.4
|
9ПБ 22-3 |
27 |
125 |
|
3 |
С.1.038.1-1 в.4
|
9ПБ 25-3 |
18 |
140 |
|
4 |
С.1.038.1-1 в.4
|
9ПБ 13-37 |
19 |
73 |
|
5 |
С.1.038.1-1 в.4
|
9ПБ 29-4 |
36 |
162 |
|
6 |
С.1.038.1-1 в.4
|
10ПБ 27-37 |
63 |
323 |
|
7 |
С.1.038.1-1 в.4
|
10ПБ 25-37 |
36 |
292 |
|
8 |
С.1.038.1-1 в.4
|
10ПБ 21-27 |
74 |
245 |
|
9 |
С.1.038.1-1 в.4
|
9ПБ 18-37 |
90 |
103 |
|
10 |
С.1.038.1-1 в.5
|
8ПБ 21-71 |
9 |
374 |
|
11 |
С.1.038.1-1 в.4
|
9ПБ 26-4 |
18 |
148 |
|
12 |
С.1.038.1-1 в.5
|
ПРГ 28.1.3-4т |
36 |
250 |
|
13 |
ГОСТ 8509-86 |
Уголок 100х100х8* |
56 |
12,2 |
|
14 |
ГОСТ 103-76* |
Полоса 3х30 L=800* |
73 |
0,8 |
|
15 |
ГОСТ 103-76* |
Полоса 3х30 L=400* |
24 |
0,4 |
|
16 |
ГОСТ 103-76* |
Полоса 3х30 L=650* |
73 |
0,65 |
|
Приложение №5 Спецификация сборных железобетонных элементов
Поз. |
Обозначение |
Наименование |
Кол. |
Масса ед., кг |
Примечание |
|
Фундаменты |
||||||
ФЛ-1 |
ГОСТ 13580 – 85* |
ФЛ 16.30-1 |
18 |
2725 |
F50 |
|
ФЛ-2 |
ГОСТ 13580 – 85* |
ФЛ 16.24-1 |
4 |
2150 |
F50 |
|
ФЛ-3 |
ГОСТ 13580 – 85* |
ФЛ 16.8-1 |
4 |
650 |
F50 |
|
ФЛ-4 |
ГОСТ 13580 – 85* |
ФЛ 20.30-1 |
9 |
5100 |
F50 |
|
ФЛ-5 |
ГОСТ 13579 – 78* |
ФЛ 20.24-1 |
2 |
4050 |
F50 |
|
ФЛ-6 |
ГОСТ 13579 – 78* |
ФЛ 20.8-1 |
2 |
1250 |
F50 |
|
ФЛ-7 |
ГОСТ 13579 – 78* |
ФЛ 14.30-1 |
4 |
2400 |
F50 |
|
ФЛ-8 |
ГОСТ 13579 – 78* |
ФЛ 14.12-1 |
4 |
910 |
F50 |
|
ФЛ-9 |
ГОСТ 13579 – 78* |
ФЛ 12.30-1 |
8 |
2050 |
F50 |
|
ФЛ-10 |
ГОСТ 13579 – 78* |
ФЛ 12.12-1 |
8 |
780 |
F50 |
|
ФЛ-11 |
ГОСТ 13579 – 78* |
ФЛ 14.8-1 |
8 |
580 |
F50 |
|
Монолитные участки |
Vб , м3 |
|||||
МУ-1 |
|
МУ l=0.43м b=0.6м |
8 |
|
1.03 |
|
МУ-2 |
|
МУ l=0.53м b=0.6м |
2 |
|
0.318 |
|
МУ-3 |
|
МУ l=0.18м b=0.4м |
1 |
|
0.036 |
|
МУ-4 |
|
МУ l=0.75м b=0.6м |
2 |
|
0.45 |
|
МУ-5 |
|
МУ l=0.44м b=0.6м |
1 |
|
0.132 |
|
Плиты перекрытия |
||||||
П-1 |
серия 1.1.41 –в.64 |
ПК 60.15-8A IVT-a |
34 |
2850 |
|
|
П-2 |
серия 1.1.41 –в.64 |
ПК 60.10-8A IVT-a |
2 |
1775 |
|
|
МУ-1 |
|
МУ L=6,0м B=0,4м |
2 |
|
1.03 |
|
Лестничные марши и площадки |
||||||
ЛП-1 |
1.251.1-4 |
2ЛП 25.15-1 |
9 |
1100 |
|
|
ЛМ-1 |
1.251.1-4 |
1ЛМ 24.12.14-4 |
8 |
1530 |
|
|
ЛМ-2 |
1.251.1-4 |
1ЛМ 24. |
1 |
|
|
|
Козырьки входов |
||||||
КВ1 |
1.137 |
|
|
|
|
|
Плиты лоджий |
||||||
ПЛ-1 |
|
|
|
|
|
|
Приложение №6 План полов
-
1
1
3
1
1
3
1
1
2
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Приложение №7 Экспликация полов
Наименование помещения |
Тип пола |
Схема пола или тип пола по серии |
Данные элементов пола (наименование, толщина и др.) |
Площадь м2 |
Жилые комнаты |
1 |
|
Покрытие- из мозаичного наборного паркета по стяжке, 8-12 Прослойка из холодной мастики на водостойких вяжущих, 1 Стяжка - ц/п раствор М150, 40 Теплоизоляционный слой Плита перекрытия |
994.3 |
Ванные комнаты, уборные |
2 |
|
Покрытие-линолеум с тепло-звукоизоляционным слоем. 3-5 Прослойка из холодной мастики на водостойких вяжущих. 1 Стяжка-ц/п раствор М150, 40 Теплоизоляционный слой Плита перекрытия |
139.4 |
Кухни |
3 |
|
Покрытие-из керамических плит ГОСТ 6787-69; 10-13 Прослойка и заполнение швов из ц/п раствора М150, 10-15 Гидроизол. слой-полиизобутилен на прослойке из мастики Стяжка ц/п раствор М150, 20 Теплоизоляционный слой Плита перекрытия |
85.2 |
Приложение №8 Теплотехнический расчет наружных ограждений
