Тематический обзор

Коробка скоростей – это механизм металлорежущего станка, состоящий из ряда элементарных передач, предназначенный для изменения частоты вращения шпинделя. При составлении кинематической схемы необходимо пользоваться условными изображениями деталей и механизмов станков по ГОСТ 2.770 – 80 (табл.1).

Таблица 1.

№ п/п	Наименование	Условные обозначения
1	Вал, стержень, шатун
2	Подшипник скольжения
3	Подшипник качения
4	Муфта без уточнения типа
5	Муфта постоянная а) глухая б) упругая в) компенсирующая
6	Муфта сцепляемая
7	Муфта сцепляемая электрическая
8	Муфта обгонная
9	Тормоз без уточнения типа
10	Храповый механизм
11	Ременная передача без уточнения типа ремня
12	Цепная передача без уточнения типа цепи
13	Зубчатая цилиндрическая передача
14	Зубчатая коническая передача
15	Червячная передача
16	Передача «винт – гайка»: а) скольжения б) качения в) разъёмная
17	Реечная передача
18	Шпиндель
19	Двигатель

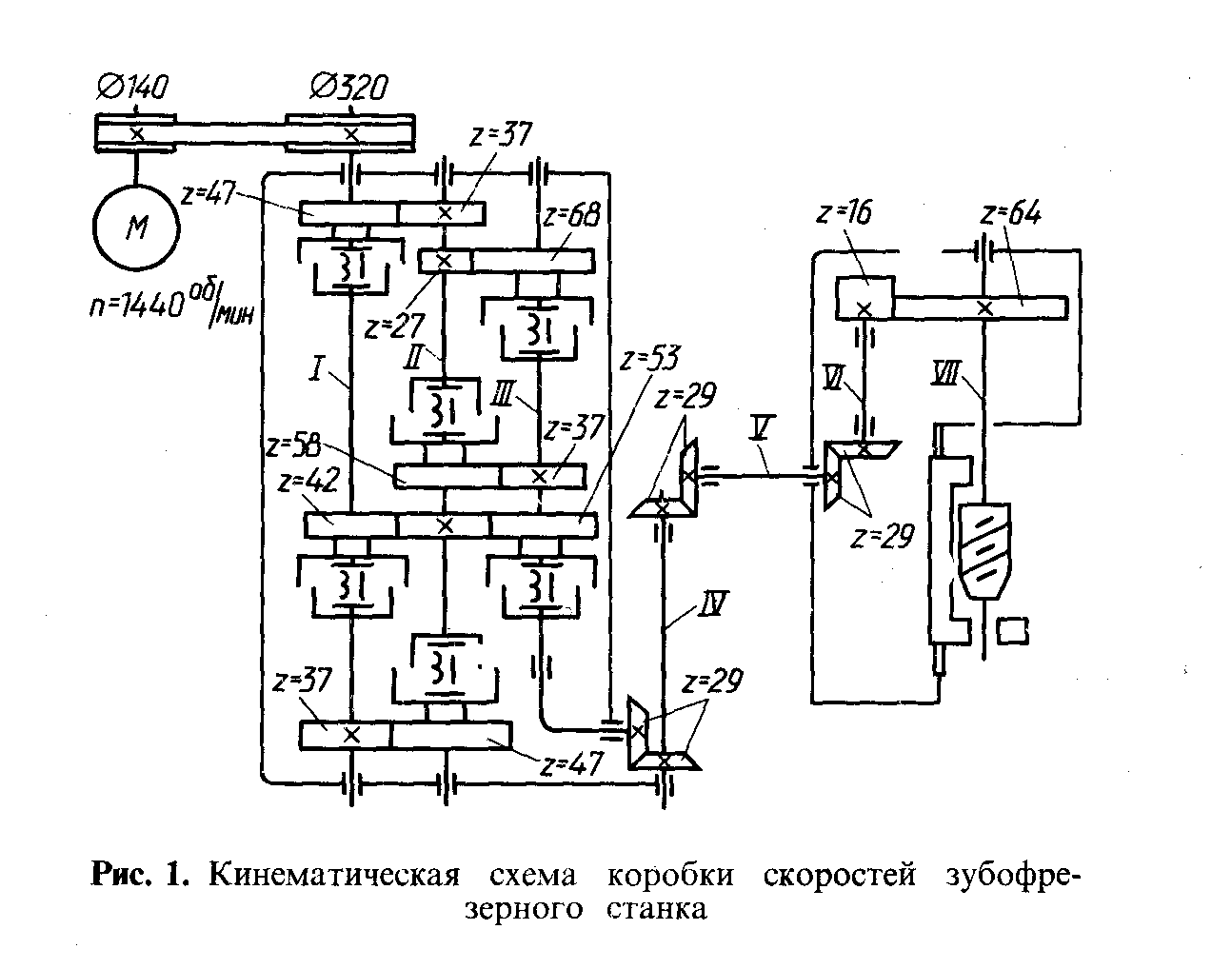

Рассмотрим пример составления кинематической схемы коробки скоростей зубофрезерного станка. (рис.1)

Задание

1. Составить (с натуры) кинематическую схему коробки скоростей металлорежущего станка.

2. Определить основные элементы кинематических пар (диаметры шкивов, числа зубьев и модули зубчатых колёс)

3. Определить ряд частот вращения шпинделя.
