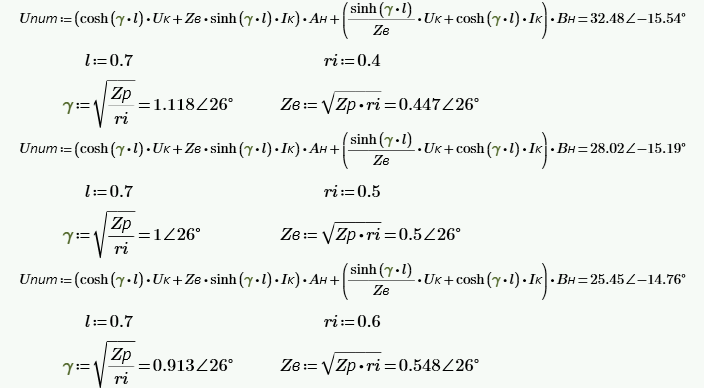

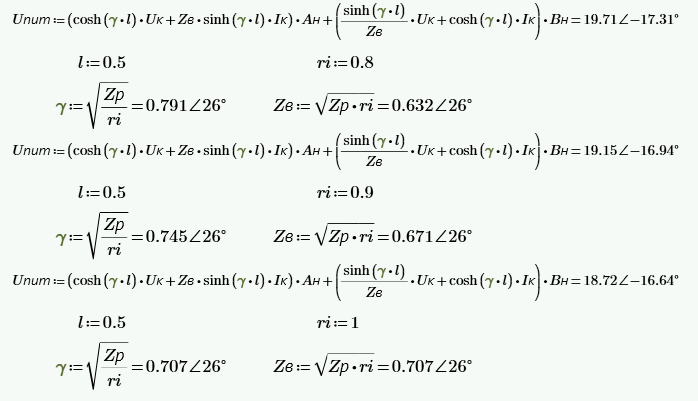

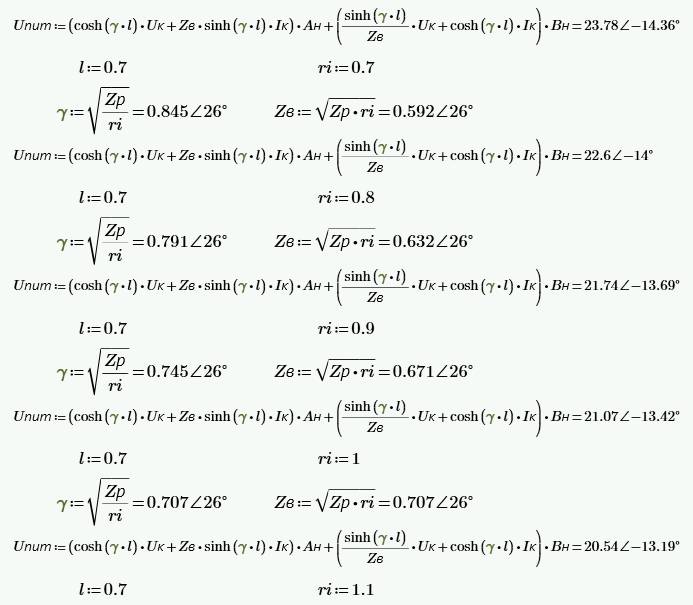

4. Расчет нормального режима работы рц
Нормальный режим РЦ – это режим её свободного от подвижного состава состояния. К фазочувствительной РЦ в нормальном режиме предъявляется требование, чтобы при самых неблагоприятных условиях для передачи энергии от источника к приемнику путевое реле надежно удерживало свой якорь притянутым при непрерывном питании, а также, при самых благоприятных условиях для передачи энергии по рельсовой линии требуется, чтобы перегрузка путевого реле не превышала допустимого значения. К неблагоприятным для передачи энергии от источника к приемнику относятся минимальное напряжение источника питания, максимальное сопротивление рельсов и минимальное сопротивление изоляции.
Схема замещения РЦ для расчета нормального режима представлена на рисунке 3.

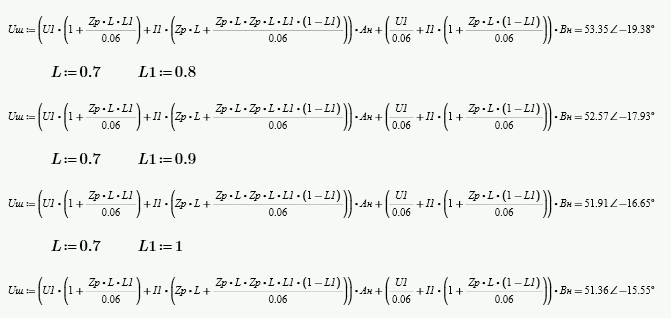

5. Расчет шунтового режима работы рц
Шунтовой режим – это состояние РЦ, занятой подвижным составом. В шунтовом режиме к фазочувствительной РЦ предъявляется требование, чтобы при самых благоприятных условиях распространения энергии (неблагоприятные условия для шунтового режима) наличие хотя бы одной колесной пары подвижного состава в пределах РЦ приводило к надежному отпаданию сектора фазочувствительного путевого.
Неблагоприятными условиями для шунтового режима являются те, которые приводят к увеличению тока в путевом приемнике: максимальное напряжение источника питания, минимальное сопротивление рельсов и максимальное сопротивление изоляции.
Рис.4. Схема замещения РЦ для шунтового режима работы РЦ

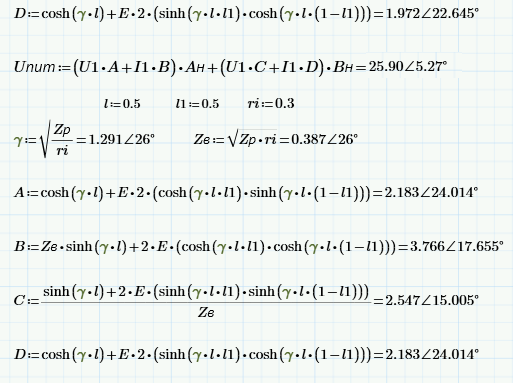

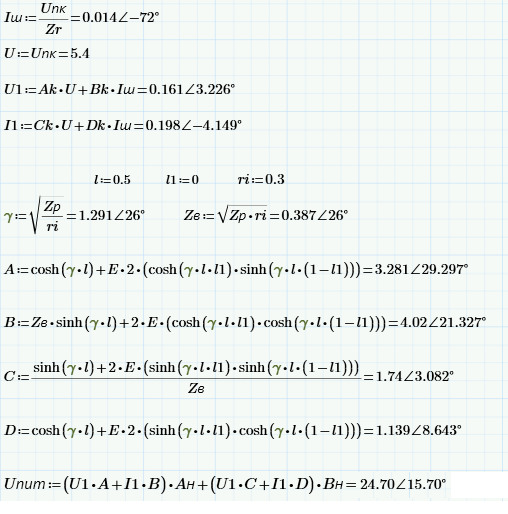

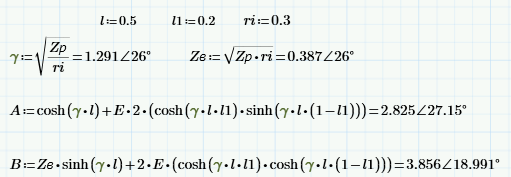

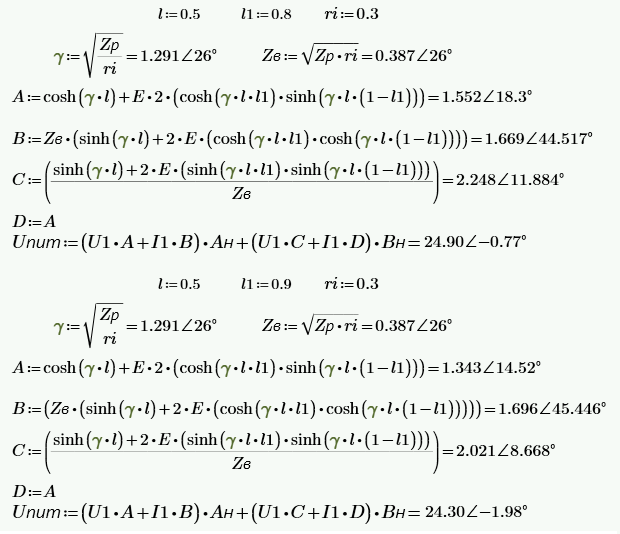

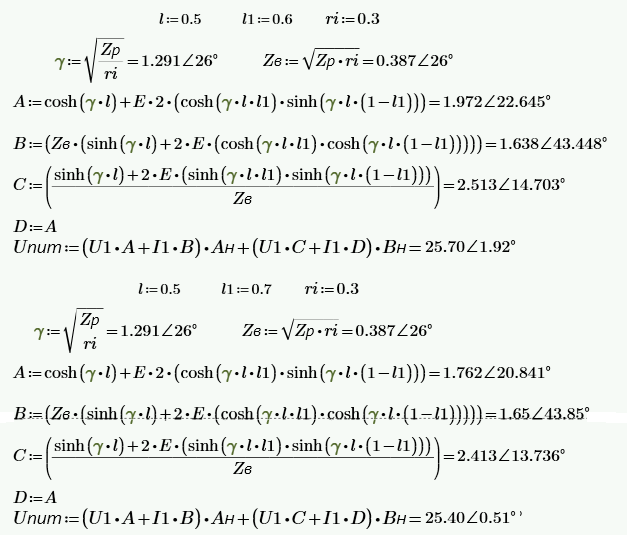

6. Расчет контрольного режима работы рц

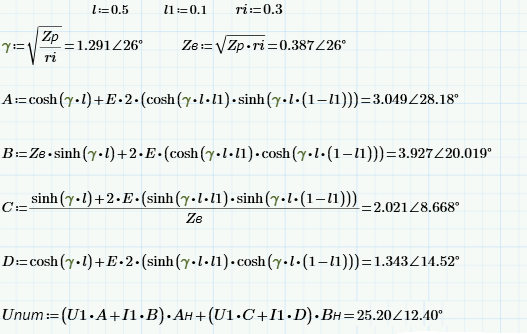

Контрольный режим – есть состояние РЦ, при нарушении целостности (изломе) одной из рельсовых нитей. К фазочувствительной РЦ в этом режиме предъявляется требование, чтобы при самых благоприятных условиях распространения энергии в линии (неблагоприятных условиях для контроля наличия поврежденного рельса) путевое реле надежно опускало свой сектор.
Реакция РЦ на повреждение рельса также как и в шунтовом режиме выражается в увеличении сопротивления передачи.
Неблагоприятными условиями будут являться максимальное напряжение источника питания, минимальное сопротивление рельсов и некоторое критическое значение сопротивления изоляции.
Схема замещения РЦ для расчета контрольного режима представлена на рисунке 5.
Рисунок 5 – Схема замещения РЦ для контрольного режима работы РЦ

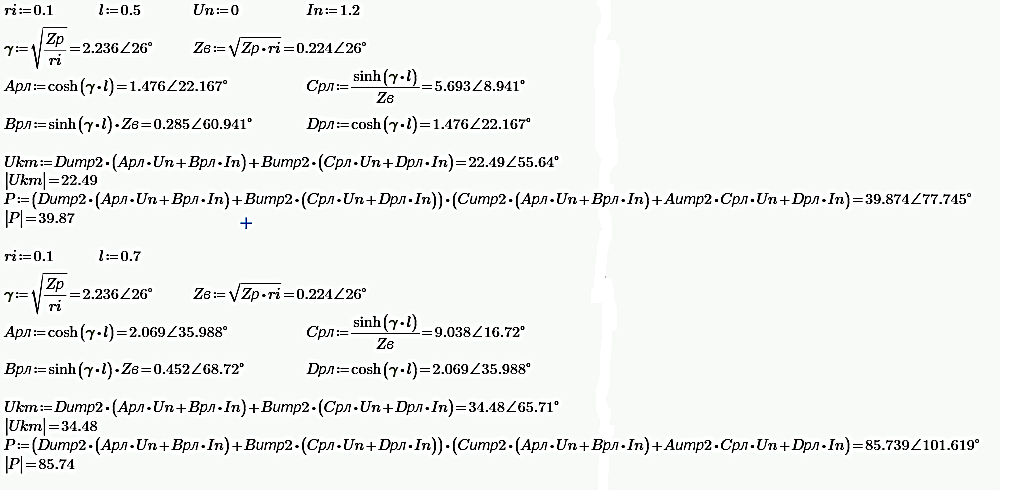

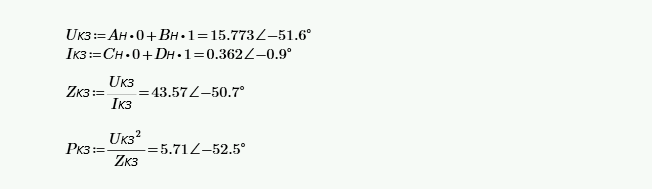

7. Расчет тока, напряжения и мощности при режиме кз на питающем конце рц.

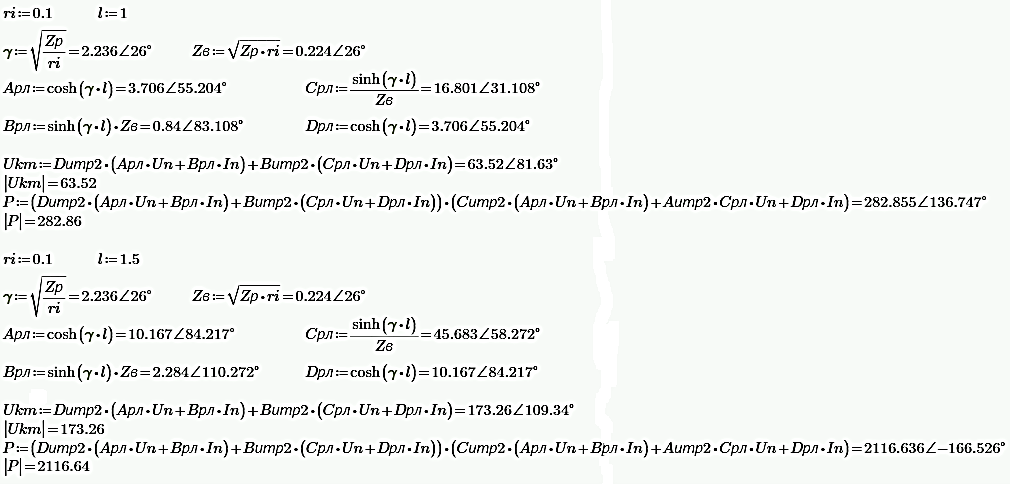

8.Расчет напряжения кодирующих трансформаторов с одного конца
9. Результаты расчетов
Элемент |
|I|, A |
φi, град |
|U|, В |
φu, град |
ПП |
0,03 |
-72 |
12 |
0 |
1 |
0,094 |
9,96 |
12 |
0 |
2 |
0,439 |
-4,208 |
0,313 |
4,313 |
3 |
0,439 |
-4,208 |
0,357 |
3,268 |
РЛ |
0,889 |
6,40 |
0,616 |
26,826 |
4 |
0,889 |
6,40 |
0,7 |
24,385 |
5 |
0,0343 |
0,18 |
23,051 |
26,293 |
6 |
0,0343 |
0,18 |
21,003 |
-9,427 |
7 |
0,0343 |
0,18 |
24,387 |
-8,084 |
|Zk|, Ом |
φzk, град |
|Zн|, Ом |
φZн, град |
0,813 |
7,48 |
0,619 |
-49,30 |
|Aн| |
φAН, град |
|Bн| |
φBн, град |
|Cн| |
φСн,, град |
|Dн| |
φDн, град |
25,5 |
-2,26 |
15,8 |
-51,6 |
0,006 |
-80 |
0,0362 |
-0,94 |
|Aк| |
φAк, град |
|Bк| |
φBк, град |
|Cк| |
φСк, град |
|Dк| |
φDк, град |
0,28 |
48 |
8,82 |
11,8 |
0,102 |
88,6 |
44 |
0 |
Ri,Ом;
L, км |
0,50 |
0,70 |
1,00 |
1,50 |
1,70 |
2,00 |
||||||
Uпит В |
ϕUпит град |
Uпит В |
ϕUпит град |
Uпит В |
ΦUпит, град |
Uпит В |
ϕUпит град |
Uпит В |
ϕUпит град |
Uпит В |
ϕUпит град |
|
0,30 |
25,93 |
-19,88 |
32,48 |
-15,54 |
45,38 |
-7,52 |
79,74 |
7,81 |
100,0 |
14,26 |
141,46 |
23,95 |
0,40 |
23,16 |
-19,00 |
28,00 |
-15,20 |
37,30 |
-8,29 |
60,53 |
4,88 |
73,68 |
10,41 |
99,18 |
18,81 |
0,50 |
21,50 |
-18,30 |
25,40 |
-14,80 |
32,80 |
-8,51 |
50,40 |
3,26 |
60,00 |
8,21 |
78,20 |
15,70 |
0,60 |
20,50 |
-17,70 |
23,80 |
-14,40 |
29,90 |
-8,53 |
44,10 |
2,30 |
51,70 |
6,82 |
65,80 |
13,70 |
0,70 |
19,70 |
-17,30 |
22,60 |
-14,00 |
27,90 |
-8,45 |
39,90 |
1,68 |
46,20 |
5,89 |
57,70 |
12,30 |
0,80 |
19,10 |
-16,90 |
21,70 |
-13,70 |
26,40 |
-8,34 |
36,90 |
1,28 |
42,30 |
5,25 |
52,10 |
11,30 |
0,90 |
18,70 |
-16,60 |
21,10 |
-13,40 |
25,30 |
-8,21 |
34,60 |
1,00 |
39,40 |
4,78 |
47,90 |
0,50 |
1,00 |
18,40 |
-16,40 |
20,50 |
-13,20 |
24,40 |
-8,08 |
32,90 |
0,81 |
37,10 |
4,44 |
44,70 |
9,89 |
1,10 |
18,10 |
-16,20 |
20,10 |
-13,00 |
23,70 |
-7,96 |
31,40 |
0,68 |
35,30 |
4,17 |
42,20 |
9,42 |
1,20 |
17,90 |
-16,00 |
19,70 |
-12,80 |
23,10 |
-7,84 |
30,30 |
0,59 |
33,90 |
3,97 |
40,10 |
9,04 |
1,50 |
17,30 |
-15,50 |
19,00 |
-12,30 |
21,80 |
-7,53 |
27,80 |
0,45 |
30,70 |
3,60 |
35,80 |
8,27 |
100,00 |
15,40 |
-13,50 |
16,00 |
-10,10 |
17,00 |
-5,39 |
19,00 |
1,23 |
19,80 |
3,51 |
21,10 |
6,60 |
Нормальный режим

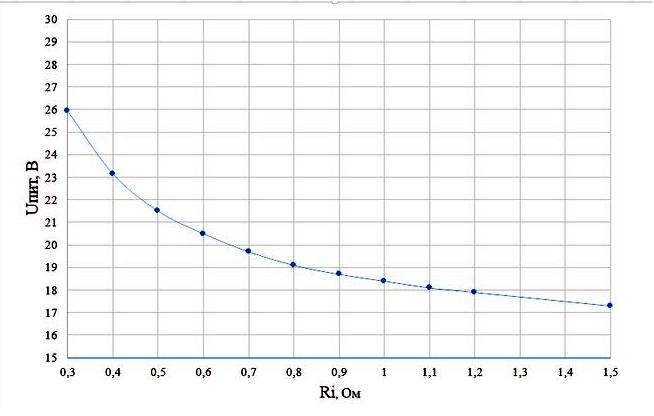

График зависимости напряжения питания от удельного сопротивления изоляции при длине рельсовой линии 0,5 км

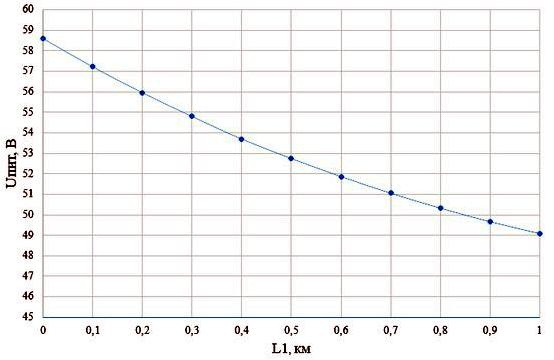

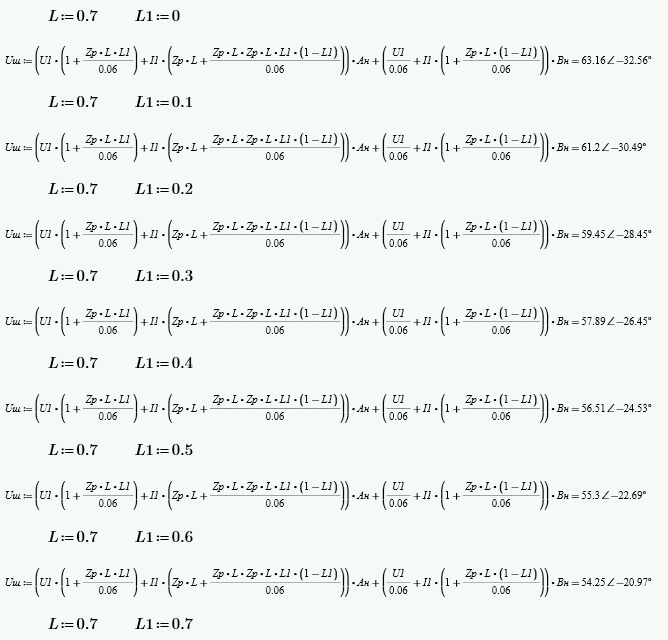

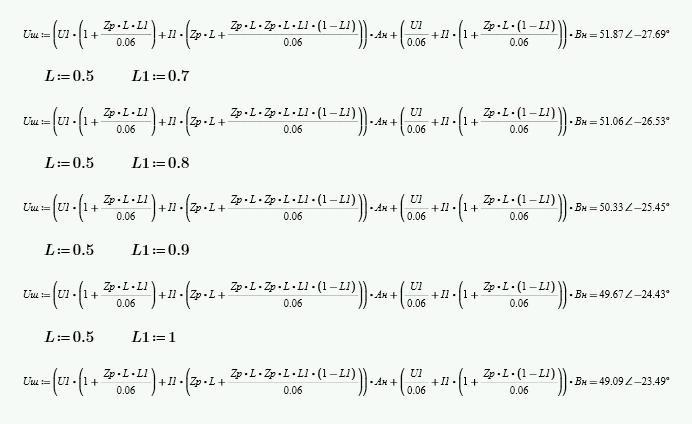

Шунтовой режим
L1,км;
L, км |
0,50 |
0,70 |
1,00 |
1,50 |
1,70 |
2,00 |
|||||||||||
Uпит В |
ϕUпит град |
Uпит В |
ϕUпит град |
Uпит В |
ϕUпит град |
Uпит В |
ϕUпит град |
Uпит В |
ϕUпит град |
Uпит В |
ϕUпит град |
||||||
0,00 |
58,60 |
-35,49 |
63,16 |
-32,56 |
70,30 |
-28,90 |
82,70 |
-24,20 |
87,70 |
-22,80 |
95,40 |
-20,80 |
|||||
0,10 |
57,22 |
-34,12 |
61,20 |
-30,49 |
67,40 |
-25,70 |
78,20 |
-18,90 |
82,70 |
-16,60 |
89,50 |
-13,30 |
|||||
0,20 |
55,96 |
-32,77 |
59,45 |
-28,45 |
65,00 |
-22,50 |
74,90 |
-13,70 |
79,10 |
-10,50 |
85,80 |
-6,05 |
|||||
0,30 |
54,80 |
-31,44 |
57,89 |
-26,45 |
62,90 |
-19,40 |
72,50 |
-8,80 |
76,80 |
-4,90 |
83,70 |
0,63 |
|||||
0,40 |
53,70 |
-30,15 |
56,51 |
-24,53 |
61,20 |
-16,50 |
70,80 |
-4,33 |
75,30 |
0,13 |
82,80 |
6,38 |
|||||
0,50 |
52,75 |
-28,89 |
55,30 |
-22,69 |
59,90 |
-13,80 |
69,80 |
-0,45 |
74,50 |
4,38 |
82,60 |
11,00 |
|||||
0,60 |
51,87 |
-27,69 |
54,25 |
-20,97 |
58,80 |
-11,40 |
69,10 |
2,76 |
74,20 |
7,76 |
82,70 |
14,50 |
|||||
0,70 |
51,06 |
-26,53 |
53,35 |
-19,38 |
57,90 |
-9,28 |
68,70 |
5,24 |
74,00 |
10,20 |
82,90 |
16,90 |
|||||
0,80 |
50,33 |
-25,45 |
52,57 |
-17,93 |
57,30 |
-7,51 |
68,40 |
6,95 |
73,80 |
11,80 |
82,90 |
18,10 |
|||||
0,90 |
49,67 |
-24,43 |
51,91 |
-16,65 |
56,80 |
-6,12 |
68,20 |
7,88 |
73,60 |
12,40 |
82,60 |
18,10 |
|||||
1,00 |
49,09 |
-23,49 |
51,36 |
-15,55 |
56,40 |
-5,12 |
67,90 |
8,02 |
73,30 |
12,00 |
82,60 |
17,00 |
Контрольный режим
Ri, Ом; L, км |
0,50 |
0,70 |
1,00 |
1,50 |
1,70 |
2,00 |
||||||
Uпит В |
ϕUпит град |
Uпит В |
ϕUпит град |
Uпит В |
ϕUпит град |
Uпит В |
ϕUпит град |
Uпит В |
ϕUпит град |
Uпит В |
ϕUпит град |
|
0,30 |
24.70 25.20 25.60 25.80 25.90 25.90 25.70 25.40 24.90 24.30 23.50 |
15,70 12,40 9,67 7,31 5,27 3,49 1,92 0,51 -0,77 -1,98 -3,15 |
31,80 32,90 33,70 34,30 34,50 34,40 34,10 33,50 32,60 31,40 29,90 |
20,90 16,40 12,90 10,00 7,66 5,74 4,15 2,81 1,65 0,57 -0,51 |
45,60 48,20 50,00 51,10 51,60 51,0 50,80 49,50 47,70 45,30 42,10 |
29,40 23,10 18,50 15,10 12,50 10,60 9,17 8,15 7,39 6,74 5,96 |
81,70 88,60 93,10 95,50 96,30 95,90 94,30 91,60 87,60 81,90 73,90 |
44,60 35,50 29,60 25,60 22,90 21,30 20,40 20,10 20,20 20,40 20,20 |
103,0 113,0 119,0 122,0 122,0 122,0 120,0 116,0 111,0 104,0 92,70 |
50,90 40,80 34,50 30,30 27,70 26,20 25,60 25,50 25,90 26,40 26,40 |
146,0 161,0 170,0 174,0 174,0 173,0 170,0 166,0 159,0 148,0 131,0 |
60,50 49,00 42,20 38,00 35,50 34,20 33,80 34,10 34,90 35,80 36,00 |
0,40 |
23,50 23,70 23,90 24,00 24,00 23,90 23,80 23,50 23,20 22,80 22,20 |
16,30 13,60 11,20 9,10 7,24 5,59 4,12 2,80 1,61 0,51 -0,52 |
29,30 29,80 30,20 30,50 30,50 30,40 30,10 29,70 29,10 28,30 27,30 |
20,90 17,10 14,00 11,30 9,12 7,26 5,69 4,36 3,22 2,20 1,26 |
40,10 41,40 42,30 42,80 43,00 42,80 42,30 41,40 40,20 38,60 36,60 |
28,20 22,80 18,70 15,40 12,90 11,00 9,50 8,37 7,52 6,83 6,20 |
66,60 70,00 72,20 73,40 73,60 73,20 72,00 70,20 67,60 64,10 59,40 |
41,20 33,40 27,90 24,00 21,30 19,50 18,50 17,90 17,70 17,80 17,80 |
81,40 86,10 89,00 90,40 90,60 90,00 88,50 86,20 83,00 78,40 72,10 |
46,60 37,80 31,90 27,90 25,20 23,60 22,70 22,40 22,50 22,80 23,00 |
110,0 117,0 121,0 123,0 123,0 122,0 120,0 117,0 113,0 106,0 96,80 |
54,90 44,80 38,40 34,20 31,60 30,10 29,50 29,50 30,00 30,70 31,20 |
0,50 |
23,00 23,10 23,20 23,20 23,10 23,00 22,90 22,70 22,40 22,10 21,70 |
16,80 14,50 12,40 10,50 8,77 7,26 5,90 4,67 3,56 2,55 1,63 |
28,00 28,30 28,40 28,50 28,50 28,30 28,10 27,70 27,0 26,70 26,00 |
20,90 17,60 14,80 12,40 10,40 8,60 7,09 5,81 4,70 3,74 2,90 |
37,10 37,80 38,20 38,50 38,50 38,20 37,80 37,10 36,20 35,10 33,70 |
27,40 22,70 19,00 16,00 13,60 11,60 10,10 8,98 8,09 7,40 6,84 |
58,50 60,20 61,40 61,90 61,90 61,50 60,50 59,10 57,30 54,80 51,70 |
39,00 32,10 27,00 23,30 20,70 18,80 17,60 16,90 16,60 16,50 16,60 |
70,00 72,40 73,90 74,60 74,50 73,90 72,70 71,00 68,60 65,50 61,40 |
43,80 36,00 30,60 26,70 24,00 22,20 21,20 20,70 20,60 20,90 21,20 |
91,50 95,20 97,30 98,10 97,90 96,90 35,40 93,10 90,00 85,70 79,70 |
51,10 42,20 36,10 32,10 29,40 27,80 27,00 26,80 27,10 27,70 28,30 |
0,60 |
22,80 22,90 22,90 22,80 22,70 22,60 22,50 22,30 22,10 21,80 21,50 |
17,30 15,20 13,30 11,60 10,00 8,62 7,36 6,22 5,19 4,26 3,41 |
27,30 27,40 27,40 27,40 27,40 27,20 27,00 26,70 26,30 25,80 25,30 |
21,00 18,10 15,50 13,30 11,40 9,74 8,31 7,09 6,03 5,12 4,34 |
35,30 35,60 35,80 35,90 35,80 35,50 35,10 34,60 33,90 33,00 32,00 |
26,90 22,70 19,30 16,50 14,20 12,30 10,90 9,69 8,79 8,11 7,60 |
53,40 54,40 54,90 55,10 55,00 54,50 53,70 52,60 51,10 49,30 47,00 |
37,40 31,20 26,50 23,00 20,40 18,50 17,20 16,50 16,10 16,00 16,10 |
62,90 64,20 65,00 65,20 65,00 64,30 64,30 62,00 60,20 57,90 55,00 |
41,80 34,80 29,70 26,00 23,30 21,50 20,40 19,80 19,60 19,70 20,10 |
80,40 82,40 83,40 83,60 83,20 82,30 81,00 79,20 76,90 73,80 69,60 |
48,50 40,40 34,70 30,80 28,10 26,40 25,50 25,20 25,30 25,80 26,50 |
0,70 |
22,80 22,80 22,80 22,70 22,60 22,50 22,40 22,20 22,00 21,80 21,0 |
17,60 15,70 14,00 12,50 11,00 9,74 8,57 7,51 6,56 5,69 4,91 |
26,90 26,90 26,90 26,80 26,70 26,50 26,30 26,10 25,70 25,40 24,90 |
21,10 18,40 16,10,14,10 12,30 10,70 9,37 8,21 7,20 6,34 5,62 |
34,10 34,20 34,30 34,0 34,10 33,80 33,40 33,00 32,40 31,70 30,90 |
26,60 22,80 19,60 17,00 14,80 13,00 11,60 10,40 9,52 8,85 8,37 |
50,00 50,50 50,70 50,70 50,0 49,90 49,20 48,30 47,20 45,70 44,00 |
36,30 30,60 26,20 22,90 20,30 18,50 17,10 16,30 15,90 15,70 15,80 |
58,20 58,80 59,20 59,10 58,80 58,20 57,30 56,20 54,70 53,00 50,70 |
40,30 33,90 29,10 25,60 23,00 21,10 19,90 19,20 19,00 19,10 19,50 |
73,10 74,00 74,40 74,30 73,80 73,0071,80 70,30 68,50 66,10 63,00 |
46,40 39,00 33,70 29,90 27,20 25,50 24,50 24,10 24,10 24,60 25,30 |
0,80 |
22,90 22,90 22,80 22,70 22,60 22,50 22,40 22,20 22,10 21,90 21,60 |
17,90 16,20 14,60 13,20 11,90 10,70 9,61 8,62 7,73 6,92 6,20 |
26,70 26,70 26,60 26,50 26,40 26,20 26,00 25,70 25,50 25,10 24,70 |
21,20 18,80 16,60 14,70 13,00 11,60 10,30 9,19 8,24 7,42 6,74 |
33,30 33,30 33,20 33,10 32,90 32,70 32,30 31,90 31,40 30,80 30,20 |
26,30 22,80 19,90 17,40 15,30 13,60 12,20 11,10 10,20 9,57 9,11 |
47,60 47,80 47,80 47,60 47,30 46,80 46,20 45,40 44,40 43,30 41,90 |
35,30 30,10 26,00 22,80 20,40 18,50 17,20 16,30 15,80 15,70 15,80 |
54,90 55,10 55,10 54,90 54,50 53,90 53,10 52,20 51,00 49,50 47,80 |
39,10 33,20 28,70 25,30 22,70 20,90 19,70 19,00 18,70 18,70 19,10 |
67,90 68,20 68,20 67,90 67,30 66,50 65,50 64,20 62,70 60,80 58,40 |
44,80 38,00 32,90 29,30 26,70 24,90 23,80 23,30 23,30 23,70 24,40 |
0,90 |
23,10 23,10 23,00 22,90 22,80 22,70 22,50 22,40 22,20 22,00 21,80 |
18,20 16,60 15,20 13,90 12,60 11,50 10,50 9,58 8,74 7,99 7,31 |
26,60 26,50 26,40 26,30 26,20 26,00 25,80 25,60 25,30 25,00 24,70 |
21,30 19,00 17,00 15,30 1370 12,30 11,10 10,50 9,15 8,38 7,73 |
32,70 32,70 32,50 32,40 32,20 31,90 31,60 31,20 30,80 30,30 29,70 |
26,10 22,90 20.10 17.80 15.80 14.20 12.80 11.70 10.90 10.20 9.81 |
45.80 45.80 45.60 45.40 45.00 44.60 44.00 43.30 42.50 41.50 40.30 |
34.60 29.80 25.90 22.80 20.50 18.60 17.30 16.40 15.90 15.70 15.90 |
52.90 52.30 52.20 51.90 51.40 50.80 50.10 49.30 48.30 47.10 45.70 |
38.10 32.70 28.40 25.10 22.60 20.80 19.60 18.80 18.50 18.50 18.90 |
64.00 63.90 63.70 63.30 62.60 61.80 60.90 59.80 58.50 57.00 55.10 |
43.50 37.10 32.40 28.80 26.20 24.50 23.40 22.80 22.70 23.10 23.80 |
1,00 |
23.30 23.3023.20 23.10 23.00 22.80 22.70 22.60 22.40 22.30 2210 |
18.50 17.00 15.70 14.40 13.30 12.20 11.30 10.40 9.63 8.92 8.28 |
26.70 26.50 26.40 26.30 26.10 26.0025.80 25.60 25.30 25.10 24.80 |
21.30 19.30 17.40 15.80 14.30 13.00 11.80 10.80 9.97 9.23 8.62 |
32.40 32.20 32.10 31.90 31.70 31.40 31.10 30.80 30.40 29.90 29.40 |
25.90 22.90 20.30 18.10 16.20 14.70 13.40 12.30 11.50 10.90 10.50 |
44.50 44.30 44.10 43.70 43.40 42.90 42.40 41.70 41.00 40.20 39.20 |
33.90 29.40 25.80 22.90 20.60 18.80 17.50 16.60 16.10 15.90 16.00 |
50.50 5.30 50.00 49.60 49.10 48.50 47.90 47.10 46.20 45.20 44.10 |
37.30 32.20 28.20 25.00 22.60 20.80 19.60 18.80 18.40 18.40 18.80 |
61.00 60.70 60.30 59.80 59.10 58.30 57.50 56.50 55.40 54.10 52.60 |
42.40 36.40 31.90 28.50 26.00 24.20 23.10 22.50 22.40 22.70 23.40 |
1,10 |
23.60 23.50 23.40 23.3023.20 23.1022.90 22.80 22.70 22.50 22.30 |
18.70 17.30 16.10 14.90 13.90 12.90 12.00 11.20 10.40 9.75 9.14 |
26.70 26.60 26.50 26.30 26.20 26.00 25.80 25.60 25.40 25.20 24.90 |
21.40 19.50 17.80 16.20 14.80 13.60 12.50 11.50 10.70 10.00 9.42 |
32.10 32.00 31.80 31.60 31.30 31.10 30.80 30.50 30.10 29.70 29.30 |
25.70 22.90 20.50 18.40 16.60 15.10 13.90 12.90 12.10 11.50 11.10 |
43.50 43.20 42.90 42.50 42.10 41.60 41.10 40.60 39.90 39.20 38.40 |
33.40 29.20 25.70 22.90 20.70 19.00 17.70 16.80 16.20 16.00 16.20 |
49.00 48.70 48.30 47.80 47.30 46.80 46.20 45.50 44.70 43.80 42.90 |
36.60 31.80 28.00 24.90 22.60 20.80 19.60 18.80 18.40 18.40 18.80 |
58.70 58.20 57.70 57.10 56.40 55.70 54.90 54.00 53.00 51.90 50.70 |
41.50 35.90 31.50 28.20 25.70 24.00 22.80 22.20 22.10 22.40 23.00 |
1,20 |
23.90 23.80 23.70 23.50 23.40 23.30 23.20 23.10 22.90 22.80 22.60 |
18.90 17.70 16.50 15.40 14.40 13.50 12.60 11.80 11.10 10.50 9.92 |
26.90 26.70 26.60 26.40 26.30 26.10 25.90 25.70 25.50 25.30 25.10 |
21.50 19.70 18.10 16.60 15.30 14.10 13.10 12.10 11.40 10.70 10.10 |
32.00 31.80 31.60 31.30 31.10 30.80 30.60 30.30 29.90 29.60 29.20 |
25.60 23.00 20.70 18.70 17.00 15.60 14.40 13.40 12.60 12.00 11.60 |
42.70 42.30 41.90 41.50 41.10 40.70 40.20 39.70 39.10 38.50 37.80 |
32.90 29.00 25.70 23.00 20.80 19.10 17.90 17.00 16.50 16.20 16.30 |
47.90 47.40 46.90 46.50 46.00 45.40 44.80 44.20 43.50 42.80 41.90 |
36.00 31.50 27.80 24.90 22.60 20.90 19.70 18.90 18.50 18.40 18.80 |
56.90 56.20 55.60 54.90 54.30 53.50 52.80 52.00 51.20 50.20 49.10 |
40.60 35.30 31.20 28.00 25.60 23.80 22.70 22.10 21.90 22.10 22.80 |
1,50 |
24.70 24.60 24.50 24.40 24.30 24.20 24.00 23.90 23.80 23.70 23.60 |
19.50 18.40 17.40 16.50 15.60 14.90 14.10 13.50 12.80 12.30 11.80 |
27.40 27.20 27.10 26.90 26.70 26.60 26.40 26.20 26.10 25.90 25.70 |
21.70 20.20 18.80 17.60 16.40 15.40 14.50 13.70 13.00 12.40 11.90 |
31.90 31.70 31.40 31.20 30.90 30.70 30.40 30.20 29.90 29.60 29.30 |
25.40 23.10 21.20 19.40 17.90 16.70 15.60 14.70 14.00 13.40 13.10 |
41.20 40.70 40.20 39.80 39.30 38.90 38.50 38.10 37.60 37.20 36.70 |
31.90 28.50 25.60 23.20 21.20 19.70 18.50 17.60 17.10 16.90 17.00 |
45.60 45.00 44.40 43.80 43.30 42.80 42.30 41.80 41.3040.70 40.20 |
34.60 30.70 27.50 24.90 22.80 21.20 20.00 19.20 18.80 18.70 19.00 |
53.10 52.20 51.50 50.70 50.10 49.40 48.80 48.10 47.50 46.90 46.20 |
38.70 34.20 30.50 27.60 25.30 23.60 22.50 21.90 21.60 21.80 22.40
|
100,00 |
124.0 124.0 124.0 124.0 124.0 124.0 124.0 124.0 124.0 124.0 124.0 |
27.90 27.90 27.80 27.80 27.80 27.80 27.80 27.80 27.80 27.70 27.70 |
125.0 125.0 125.0 125.0 125.0 125.0 125.0 125.0 125.0 125.0 125.0 |
28.00 28.00 27.90 27.90 27.90 27.90 27.80 27.80 27.80 27.80 27.80 |
126.0 126.0 126.0 126.0 126.0 126.0 126.0 126.0 126.0 126.0 126.0 |
28.20 28.10 28.10 28.00 28.00 28.00 27.90 27.90 27.90 27.90 27.90 |
128.0 128.0 128.0 128.0 128.0 128.0 128.0 128.0 128.0 127.0 127.0 |
28.50 28.40 28.30 28.30 28.20 28.20 28.10 28.10 28.10 28.00 28.00 |
129.0 129.0 129.0 129.0 128.0 128.0 128.0 128.0 128.0 128.0 128.0 |
28.70 28.50 28.50 28.40 28.30 28.20 28.20 28.20 28.10 28.10 28.10 |
130.0 130.0 130.0 130.0 130.0 129.0 129.0 129.0 129.0 129.0 129.0 |
28.90 28.80 28.60 28.50 28.40 28.40 28.30 28.30 28.30 28.30 28.30 |

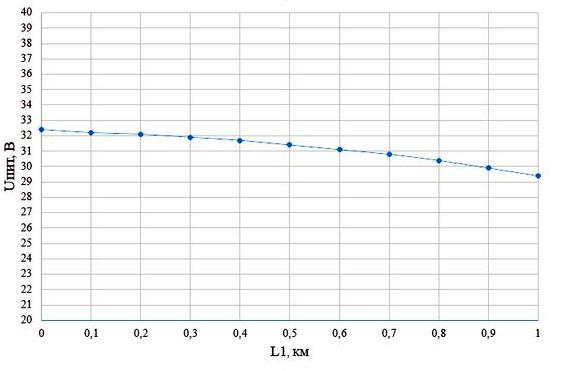

График зависимости напряжения питания от места обрыва удельного при длине рельсовой линии 1 км и удельного сопротивления изоляции 1 Ом*км
Критические параметры контрольного режима работы
L, км |
0,50 |
0,70 |
1,00 |
1,50 |
1,70 |
2,00 |
Uпит, В |
21,5 |
24,7 |
29,2 |
36,7 |
40,2 |
46,2 |
ϕUпит, град |
3,41 |
6,74 |
11,6 |
17,0 |
19,0 |
22,4 |
Rикр, Ом |
0,60 |
0,80 |
1,20 |
1,50 |
1,50 |
1,50 |
L1кр, км |
0,50 |
0,70 |
1,00 |
1,50 |
1,70 |
2,00 |
Напряжение кодирующих трансформаторов с одного конца
L, км |
0,50 |
0,70 |
1,00 |
1,50 |
1,70 |
2,00 |
Uпит, В |
21,5 |
24,7 |
29,2 |
36,7 |
40,2 |
46,2 |
ϕUпит, град |
3,41 |
6,74 |
11,6 |
17,0 |
19,0 |
22,4 |
Выводы
При выполнении курсового проекта была исследована фазочувствительная рельсовая цепь, схема которой приведена на рис. 1. Составлена программа на языке Mathcad Prime для построения потенциальной диаграммы рельсовой цепи, определения параметров основной и общей схем замещения и расчета нормального, шунтового и контрольного режимов рельсовой цепи. Выполнен расчет критических параметров контрольного режима работы рельсовой цепи. Рассчитан ток и мощность в режиме короткого замыкания на питающем конце, напряжение кодирующих трансформаторов с одного конца.
Список литературы
-
Аркатов В.С. Рельсовые цепи магистральных железных дорог: Справочник. / В.С. Аркатов, Ю.В. Аркатов, С.В. Казеев, Ю.В. Ободовский. – М.: «ООО Миссия-М», 2006. – 496 с.
-
Аркатов В.С., Кравцов Ю.А., Степенский Б.М. Рельсовые цепи. Анализ работы и техническое обслуживание. – М.: Транспорт, 1990. – 295 с.
-
Сороко В. В., Милюков В.А. Аппаратура железнодорожной автоматики и телемеханики: Справочник. Кн. 1. – М.: НПФ «ПЛАНЕТА», 2000. – 960 с.
-
Сороко В. В., Розенберг Е.Н. Аппаратура железнодорожной автоматики и телемеханики: Справочник. Кн. 2. – М.: НПФ «ПЛАНЕТА», 2000. – 1008 с.
-
Котляренко Н.Ф. Путевая блокировка и авторегулировка: Учебник для вузов. Н. Ф. Котля ре нко, А. В. Шиш ля ков, Ю. В. С об оле в, И. З. Скрыпин, В. А. Шишляков; Под ред. Н.Ф. Котляренко. – 3-е изд., перераб. и доп. – М.: Транспорт, 1983. – 408 с.
